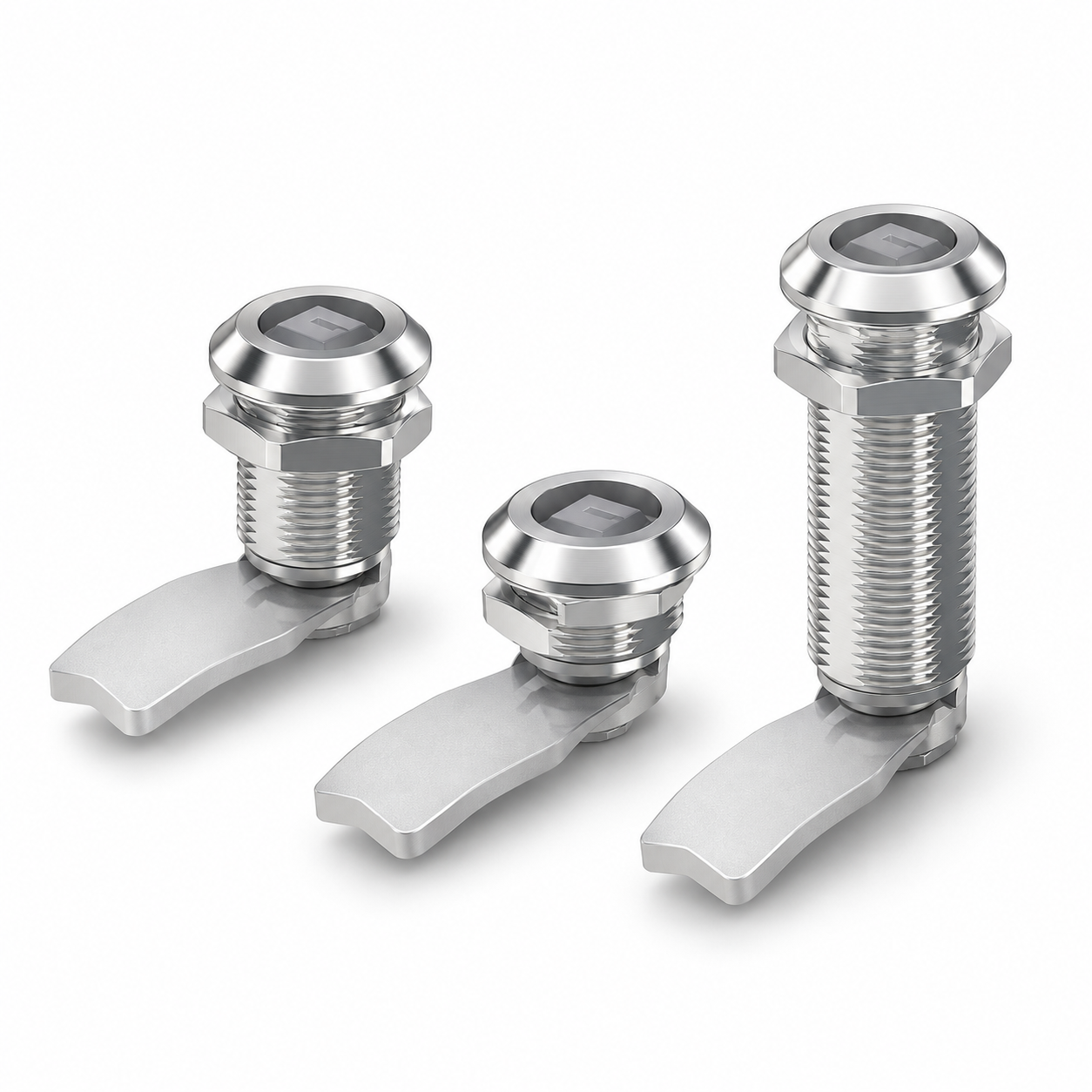

DIRAK 7-080 / 7-083

DIRAK 7-080 / 7-083
DIRAK · četvrtokretni zatvarač bravice

DIRAK 7-080 / 7-083

četvrtokretni zatvarač bravice za brzo zatvaranje vrata i poklopaca zakretom od 90°. Osnovni podaci su raspon stezanja, aktivacija, materijal, površinska obrada i način montaže.
DIRAKčetvrtokretni zatvarač bravice
PDF KATALOGZATRAŽI PONUDU

Primjena

Elektro ormari
Elektro ormariVrata, poklopci i industrijska kućišta.
Strojne zaštite
Strojne zaštiteSigurno otvaranje, zatvaranje i pristup.
Paneli i vrata
Paneli i vrataBrave, šarke i rukohvati za čestu uporabu.
Industrijska oprema
Industrijska opremaRobusni hardver za profesionalna kućišta.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
ŠifraDuljina kućištaDebljina vrata (S)IzvedbaOdgovarajući set adapteraNačin montažeJedinica isporuke
100-9092.RH-0000018 mmmaks. 8 mmdesna izvedbavijčana montaža1 kom.
100-9092.LH-0000018 mmmaks. 8 mmlijeva izvedbavijčana montaža1 kom.
100-9093.RH-0000030 mmmaks. 20 mmdesna izvedbaL14vijčana montaža1 kom.
100-9093.LH-0000030 mmmaks. 20 mmlijeva izvedbaL14vijčana montaža1 kom.
100-9094.RH-0000036 mmmaks. 26 mmdesna izvedbaL21vijčana montaža1 kom.
100-9094.LH-0000036 mmmaks. 26 mmlijeva izvedbaL21vijčana montaža1 kom.
100-9095.RH-0000050 mmmaks. 40 mmdesna izvedbaL33vijčana montaža1 kom.
100-9095.LH-0000050 mmmaks. 40 mmlijeva izvedbaL33vijčana montaža1 kom.
Kataloška izvedba 2
ŠifraDuljina kućištaDebljina vrata (S)Odgovarajući set adapteraMaterijalNačin montaže
200-9043.00-0000018 mmmaks. 8 mmAISI 316vijčana montaža
200-9072.00-0000030 mmmaks. 20 mmL14AISI 303vijčana montaža
100-9024.00-0000036 mmmaks. 26 mmL21AISI 303vijčana montaža
200-9073.00-0000040 mmmaks. 30 mmL25AISI 303vijčana montaža
200-9074.00-0000050 mmmaks. 40 mmL33AISI 303vijčana montaža
200-9075.00-0000060 mmmaks. 50 mmL44AISI 303vijčana montaža
Kataloška izvedba 3
Assembly options
200-0002.00-00000 Assembling cam s o-ring
200-0004.00-00000 Assembling adapter, s o-ring

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene
četvrtokretni zatvarač bravice za brzo zatvaranje vrata i poklopaca zakretom od 90°. Osnovni podaci su raspon stezanja, aktivacija, materijal, površinska obrada i način montaže. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.

Povezani proizvodi

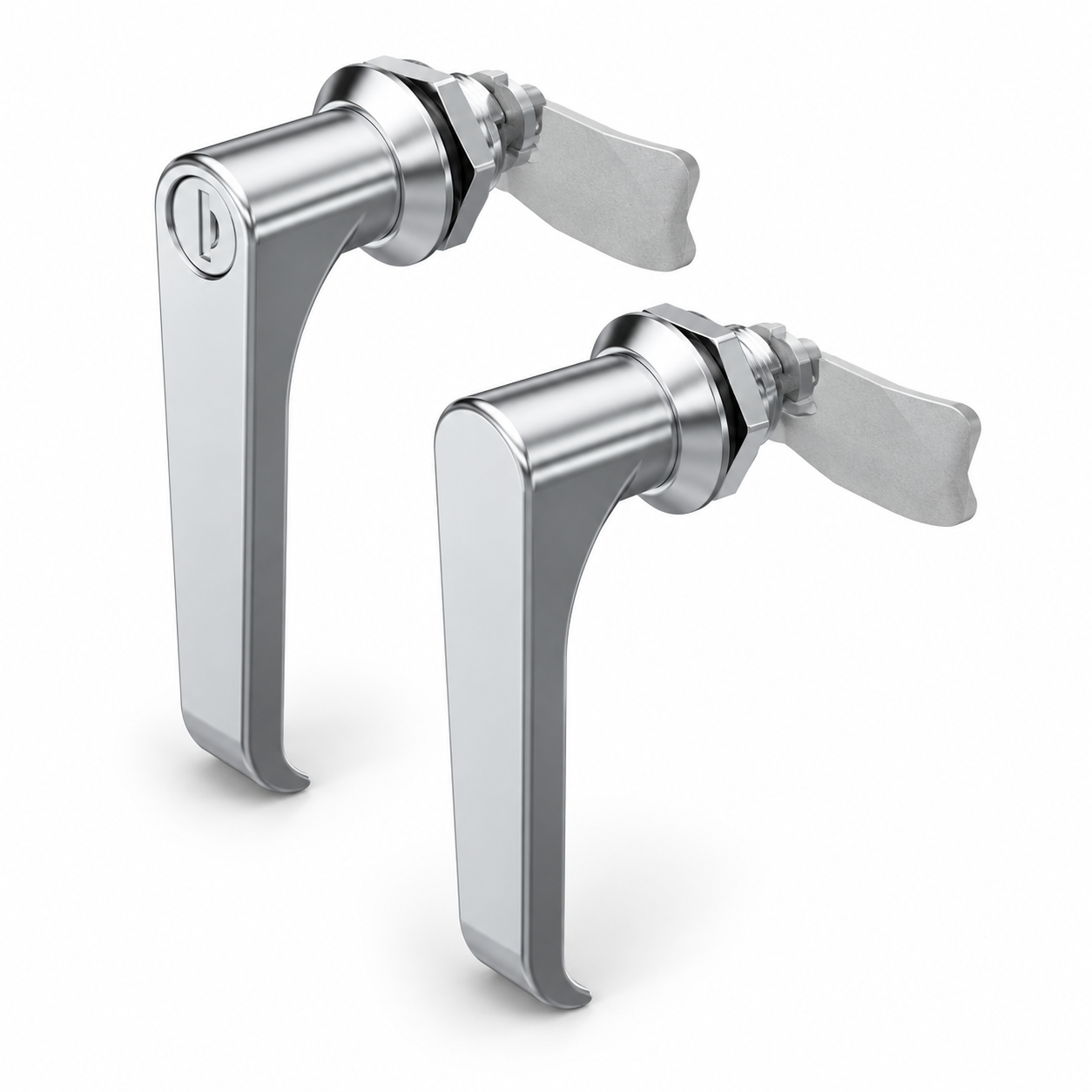

DIRAK 7-095.01
DIRAK
DIRAK 7-095.01
Quarter-turn s L-ručkom Pr20.1 L30/50, inox izvedba.

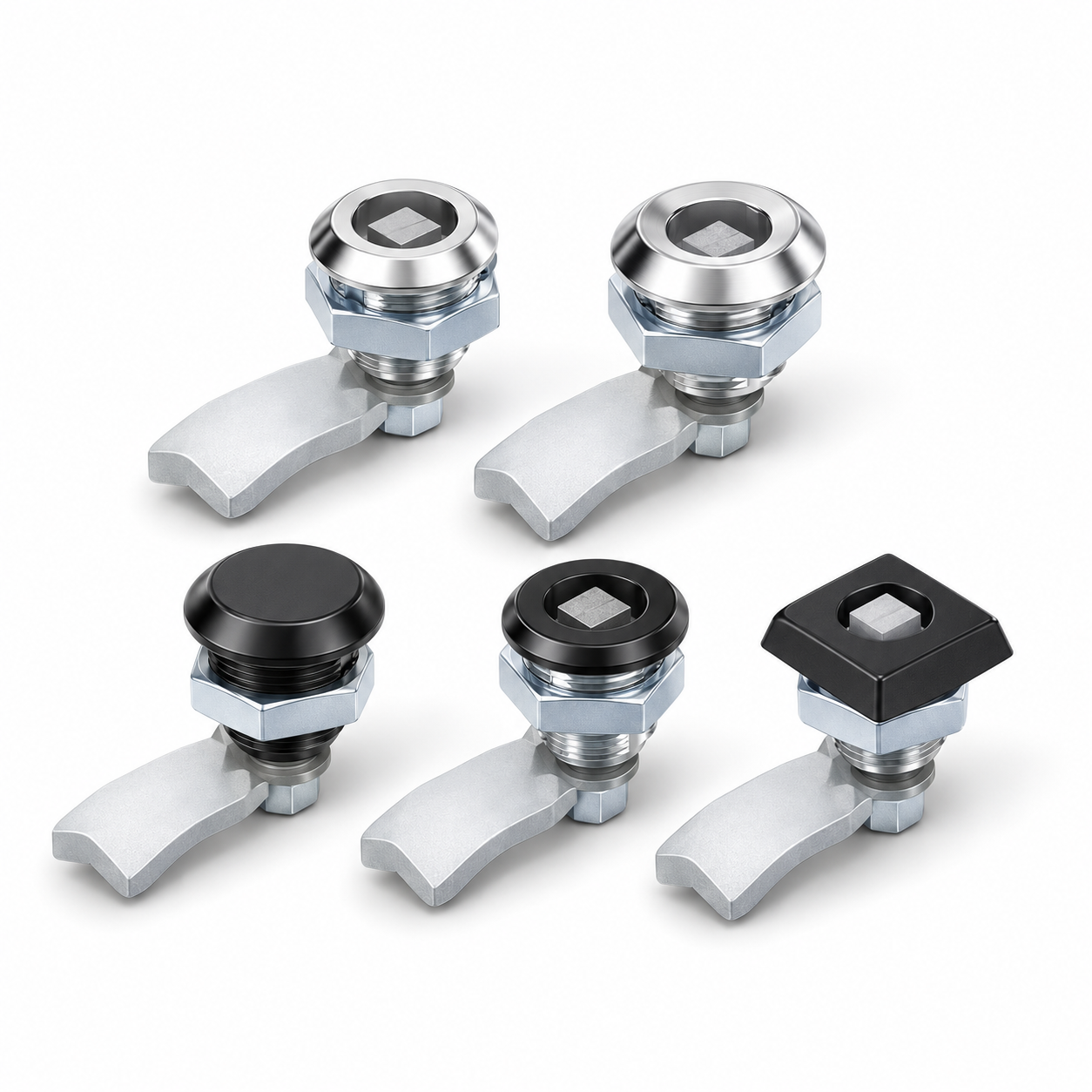

DIRAK 1-100 / 1-100.01
DIRAK
DIRAK 1-100 / 1-100.01
Standardne quarter-turn bravice Pr20.1 L18 za industrijska kućišta.

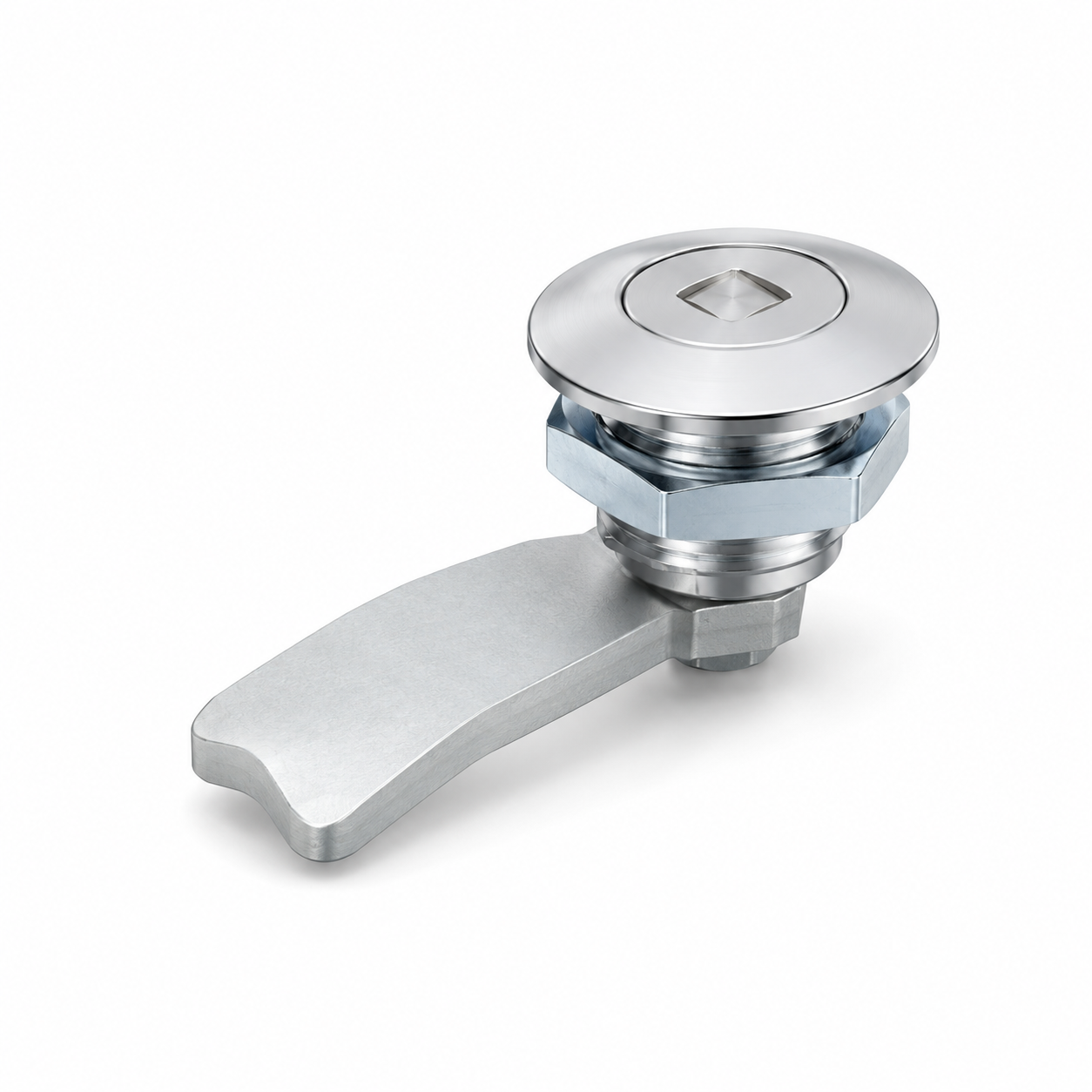

DIRAK 1-085 / 1-085.01
