HALDER · Pozicijski zatici

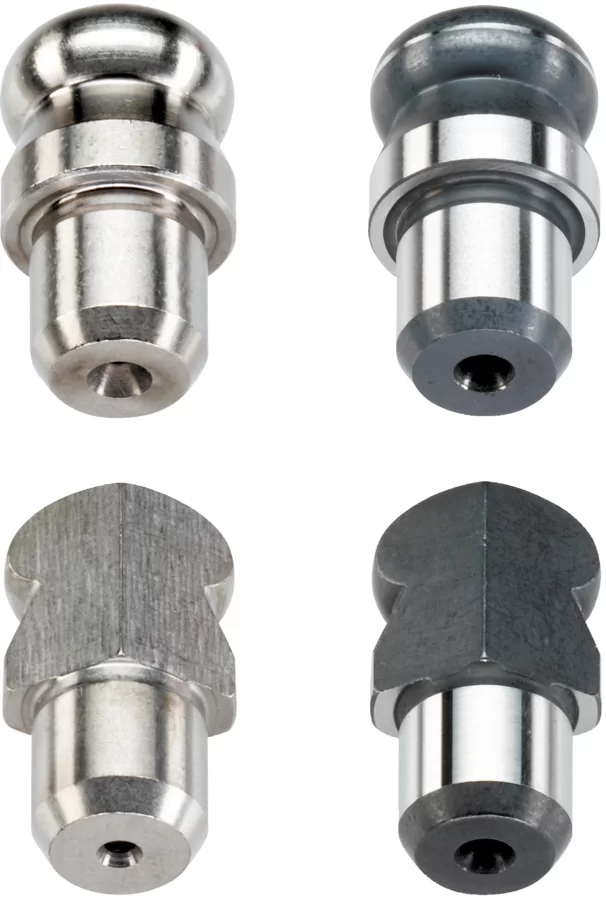

HALDER EH 22630

Pozicijski zatici za centriranje i referenciranje dijelova naprave. Odabir se provodi prema promjerima, tolerancijama, duljinama i načinu ugradnje.

HALDERPozicijski zatici

PDF KATALOG ZATRAŽI PONUDU

Primjena

Stezne naprave

Stezne napravePozicioniranje i stezanje obradaka i komponenti.

Strojogradnja

StrojogradnjaPrecizni elementi za naprave, strojeve i alate.

Obrada

ObradaStezanje obratka i ponovljivo referenciranje obratka.

Automatizacija

AutomatizacijaDefinirano pozicioniranje i brza izmjena sklopova.

Tehničke značajke

Materijal i obradaAlatni čelik, kaljen i brušen.

PrimjenaPrecizni pozicijski elementi za točno centriranje i ponovljivo pozicioniranje.

Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.

Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.

Kataloška izvedba 1

Šifra	Dimenzije					Prihvatni provrt D1 H7
22630.0011	6 5	–	4	6	–	4	1.8
22630.0012	0 6	–	6	9	–	6	5.7
22630.0013	6 8	–	8	12	–	8	17.0
22630.0014	5 10	–	12	18	–	12	53.0
22630.0020	7 6 12	–	4	6	4	4	1.7
22630.0021		–	4	6	4	4	3.0
22630.0022	10 8 16	–	6	9	6	6	4.9
22630.0023		–	6	9	6	6	8.0
22630.0024	10 0 18	–	6	9	6	6	6.9
22630.0025		–	6	9	6	6	12.0
22630.0026	10 2 18	–	6	9	6	6	10.0
22630.0027		–	6	9	6	6	17.0
22630.0028	13 6 22	–	8	12	8	8	22.0
22630.0029		–	8	12	8	8	36.0
22630.0030	15 0 25	–	12	18	9	12	58.0
22630.0031		–	12	18	9	12	73.0
22630.0032	15 5 25	–	12	18	9	12	66.0
22630.0033		–	12	18	9	12	106.0
22630.0040	7 6 12	1.0	4	6	4	4	1.3
22630.0041		1.0	4	6	4	4	2.2
22630.0042	10 8 16	1.6	6	9	6	6	4.0
22630.0043		1.6	6	9	6	6	5.5
22630.0044	10 0 18	2.5	6	9	6	6	5.6
22630.0045		2.5	6	9	6	6	8.9
22630.0046	10 2 18	2.5	6	9	6	6	7.0
22630.0047		2.5	6	9	6	6	11.0
22630.0048	13 6 22	3.5	8	12	8	8	17.0
22630.0049		3.5	8	12	8	8	26.0
22630.0050	15 0 25	5.0	12	18	9	12	39.0
22630.0051		5.0	12	18	9	12	55.0
22630.0052	15 5 25	5.0	12	18	9	12	49.0
22630.0053		5.0	12	18	9	12	72.0

Kataloška izvedba 2

Šifra	Dimenzije				Prihvatni provrt D1 H7
22630.0001	6	5.0	4	6.0	4	1.8
22630.0002	10	8.0	6	8.0	6	6.2
22630.0003	16	5.0	8	10.0	8	11.0
22630.0004		13.0	8	10.0	8	24.0
22630.0005	25	8.0	12	14.0	12	41.0
22630.0006		20.0	12	14.0	12	88.0
22630.0007	40	13.0	20	20.0	20	171.0
22630.0008		32.0	20	20.0	20	358.0
22630.0110	6	2.5	4	6.5	4	1.2
22630.0112		4.5	4	8.5	4	1.9
22630.0116	8	4.0	5	8.0	5	3.1
22630.0118		7.0	5	8.0	5	4.2
22630.0120	10	4.5	6	8.5	6	4.4
22630.0124	12	6.0	6	10.0	6	7.6
22630.0126		10.0	6	10.0	6	11.0
22630.0130	20	6.0	10	12.0	10	21.0
22630.0132		12.0	10	12.0	10	36.0
22630.0135	25	30.0	12	14.0	12	124.0
22630.0137	30	25.0	16	20.0	16	164.0
22630.0140		40.0	16	20.0	16	248.0
22630.0144		50.0	16	20.0	16	305.0
22630.0148		65.0	16	20.0	16	385.0
22630.0152		80.0	20	20.0	20	485.0
22630.0156		100.0	20	20.0	20	594.0

Kataloška izvedba 3

Šifra	Dimenzije										Prihvatni provrt D1 H7
22630.0222	10 –	6	9	M3	–	6	2.6	–	M2,5	10	6	4.2
22630.0223	16 –	6	9	M3	–	6	2.6	–	M2,5	10	6	6.4
22630.0224	10 –	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	6.1
22630.0225	18 –	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	10.0
22630.0226	10 –	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	8.0
22630.0227	18 –	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	15.0
22630.0228	13 –	8	12	M4	6.5	8	3.3	3.1	M 3	13	8	19.0
22630.0229	22 –	8	12	M4	6.5	8	3.3	3.1	M 3	13	8	32.0
22630.0230	15 –	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	46.0
22630.0231	25 –	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	60.0
22630.0232	15 –	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	59.0
22630.0233	25 –	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	96.0
22630.0242	10 1.6	6	9	M3	–	6	2.6	–	M2,5	10	6	3.4
22630.0243	16 1.6	6	9	M3	–	6	2.6	–	M2,5	10	6	4.4
22630.0244	10 2.5	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	4.6
22630.0245	18 2.5	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	7.3
22630.0246	10 2.5	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	5.8
22630.0247	18 2.5	6	9	M3	5.0	6	2.6	2.6	M2,5	10	6	10.0
22630.0248	13 3.5	8	12	M4	6.5	8	3.3	3.1	M 3	13	8	14.0
22630.0249	22 3.5	8	12	M4	6.5	8	3.3	3.1	M 3	13	8	22.0
22630.0250	15 5.0	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	30.0
22630.0251	25 5.0	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	44.0
22630.0252	15 5.0	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	41.0
22630.0253	25 5.0	12	18	M6	10.0	9	5.2	5.1	M 5	19	12	62.0

Kataloška izvedba 4

Šifra	Dimenzije										Location D 1 H7	hole
22630.0310	10	7	10	M3	7	10	2.5	6	2.5	–	7	6.7	22630.0350
22630.0312	12	8	12	M4	8	12	3.0	8	3.0	–	8	11.0	22630.0352
22630.0316	16	12	16	M5	12	16	4.0	10	4.0	–	12	31.0	22630.0356
22630.0320	20	14	20	M5	14	20	5.0	10	5.0	–	14	58.0	22630.0360
22630.0322	22	16	22	M5	16	22	5.5	10	5.5	–	16	81.0	–
22630.0325	25	18	25	M5	18	25	6.0	10	6.0	–	18	118.0	–

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene

Alatni čelik, kaljen i brušen.Precizni pozicijski elementi za točno centriranje i ponovljivo pozicioniranje.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
