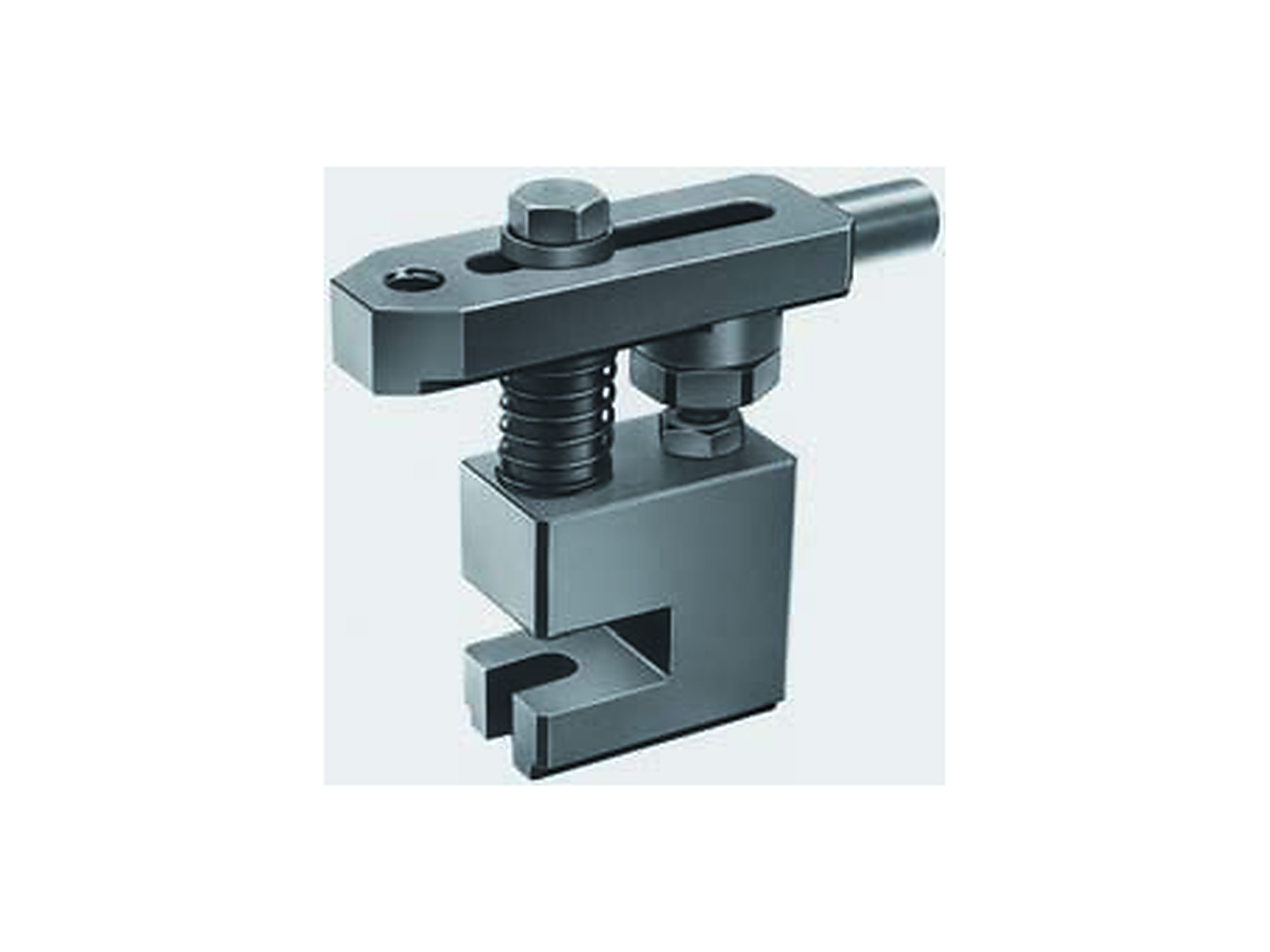

KIPP K0833 – stezne jedinice
Stezne jedinice za modularno i brzo stezanje obradaka. Važni su raspon stezanja, visina, geometrija tijela, vijak i pripadajući blokovi.
KIPPStezne jedinice
Primjena
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
KIPP stezne jedinice, traka s osovinicom
| Šifra | A | B | C | D | E | F | G | H | J | K | L | M | N | min. | maks. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0833.12105 | 105 | 168 | 150 | 40 | 70 | 70 | 30 | 18 | 40 | 5 | M12 | 13 | 15 | 35 | 75 |
| K0833.16110 | 110 | 188 | 190 | 50 | 75 | 90 | 40 | 24 | 50 | 5 | M16 | 17 | 20 | 45 | 95 |
KIPP Riser blocks Izvedba P
| Šifra | A | B | C | D | E | F | G | H | J | K | L | M | N | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0839.12075 | 75 | 70 | 40 | 13 | 30 | M12 | 24 | 15 | 4 | 5 | 20 | 20 | 35 | 30 |
| K0839.12100 | 100 | 70 | 40 | 13 | 30 | M12 | 24 | 15 | 3 | 5 | 20 | 20 | 35 | 30 |
| K0839.16075 | 75 | 90 | 50 | 17 | 40 | M16 | 30 | 20 | 4 | 5 | 20 | 20 | 45 | 40 |
| K0839.16100 | 100 | 90 | 50 | 17 | 40 | M16 | 30 | 20 | 3 | 5 | 20 | 20 | 45 | 40 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Stezne jedinice za modularno i brzo stezanje obradaka. Važni su raspon stezanja, visina, geometrija tijela, vijak i pripadajući blokovi. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.
