Opis
RV040CR

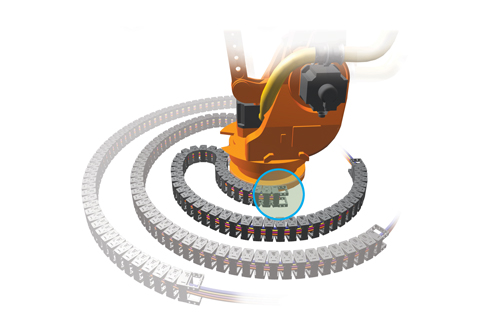

RV040CR razvijen je za pouzdano vođenje većih paketa kabela i crijeva u rotacijskim aplikacijama. Nudi osam standardnih širina te izvedbe Tip A i Tip B.
Primjena
Rotacijska gibanjaVođenje instalacija pri kružnom i zakretnom pomaku.
Izvedba Tip AMinimalna udaljenost 230 mm i kontraradijus 120 mm.
Izvedba Tip BMinimalna udaljenost 340 mm i kontraradijus 70 mm.
Korak lancaKorak od 40 mm za ujednačeno i precizno gibanje.
Tehnički podaci
Vrijednost prema izvedbi lanca.
Standardne izvedbe širine prema katalogu.
Jednak za sve izvedbe modela RV040CR.
Odabir prema raspoloživom prostoru u aplikaciji.
Alternativna izvedba za drugi smjer i raspored gibanja.
Priključni kit RV-EEB040CR. Razdjelnik / separator: S-DV050N/035CR/040CR. Stoperi su prikazani na slici dodatne opreme.
Tehnička dokumentacija

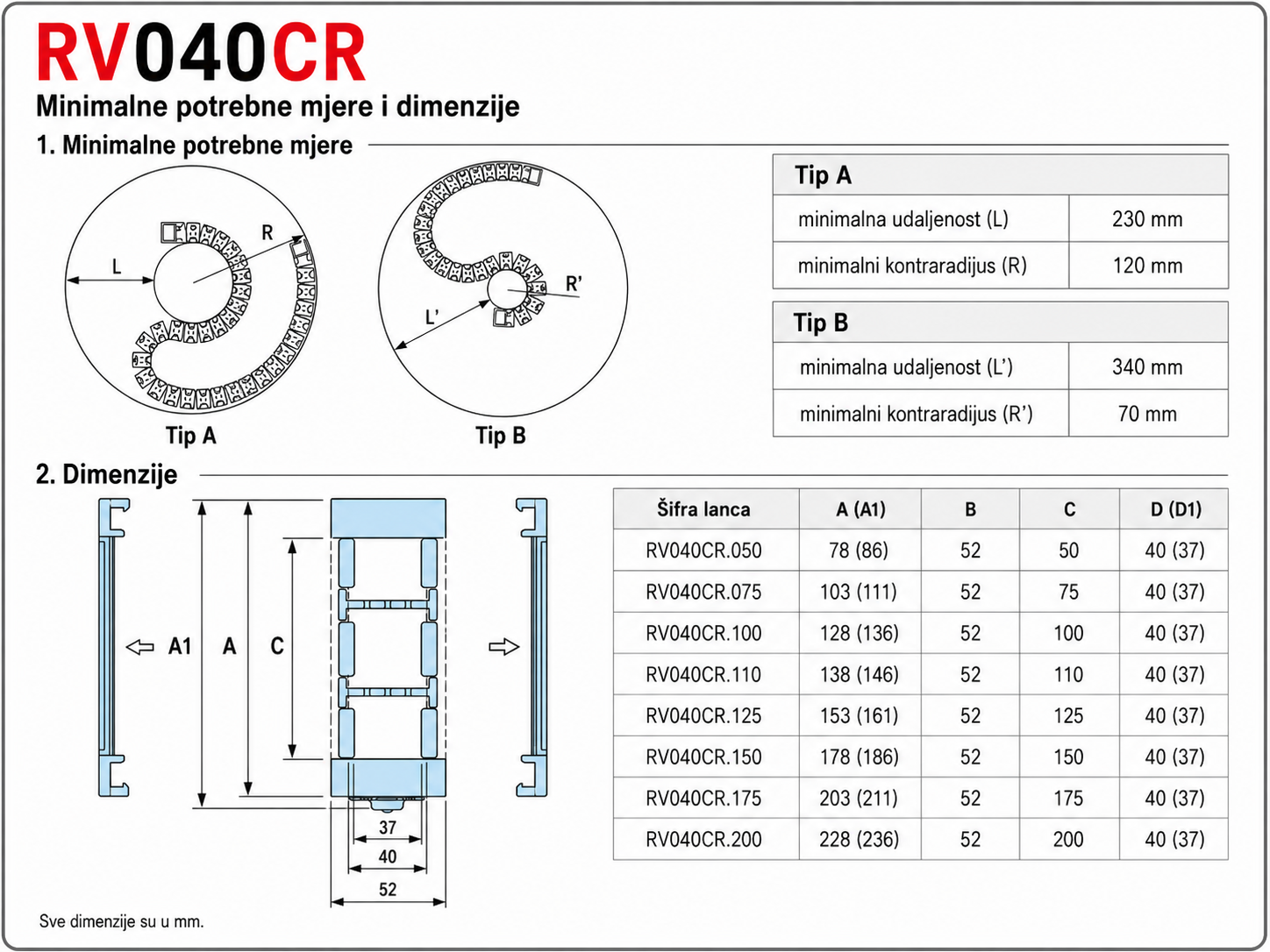

Minimalne potrebne mjere i dimenzije

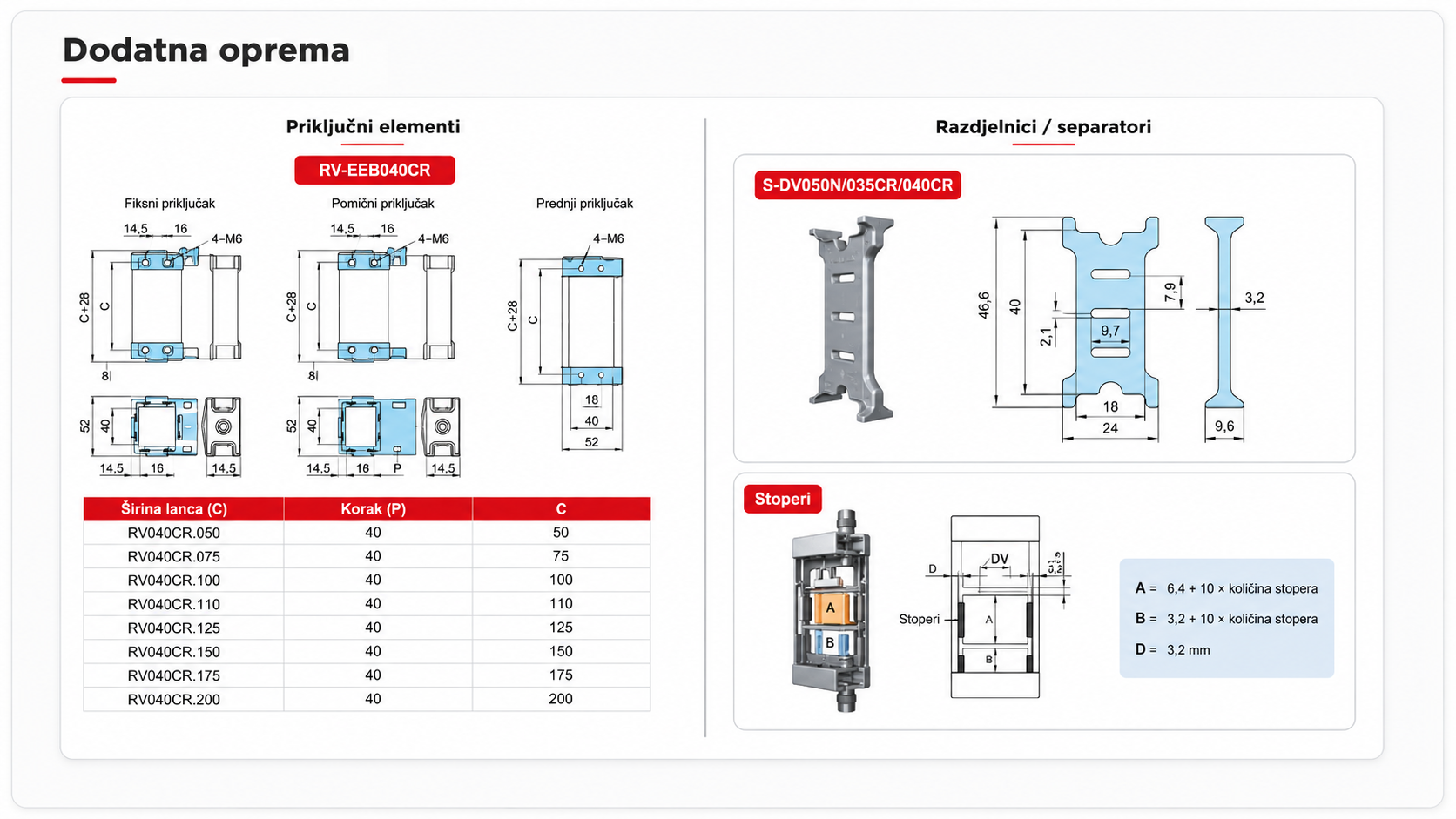

Dodatna oprema i priključni elementi
Konfigurator izvedbe
Trebate pomoć pri odabiru RV040CR?
Pošaljite raspoloživi promjer, smjer gibanja, potrebnu širinu i podatke o kabelima.
