Rotacijski energetski lanci

RV048CR

Rotacijski lanac za veće pakete kabela i crijeva

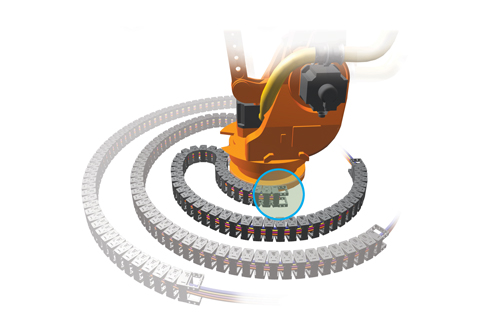

RV048CR namijenjen je zahtjevnijim rotacijskim aplikacijama u kojima je potreban veći unutarnji prostor. Konstrukcija podržava Tip A i Tip B te sedam standardnih širina.

Korak 48 mm7 opcija unutarnje širineTip A / Tip BRotacijsko gibanje

PDF katalog Konfigurator 3D model na upit

Primjena

↻

Rotacijska gibanjaVođenje instalacija pri kružnom i zakretnom pomaku.

Izvedba Tip AMinimalna udaljenost 300 mm i kontraradijus 160 mm.

Izvedba Tip BMinimalna udaljenost 450 mm i kontraradijus 90 mm.

Korak lancaKorak od 48 mm za ujednačeno i precizno gibanje.

Tehnički podaci

Unutarnja visina D53 / 50 mm

Vrijednost prema izvedbi lanca.

Opcije unutarnje širine C50 / 75 / 100 / 125 / 150 / 175 / 200 mm

Standardne izvedbe širine prema katalogu.

Korak48 mm

Jednak za sve izvedbe modela RV048CR.

Minimalne mjere Tip AL 300 mm / R 160 mm

Odabir prema raspoloživom prostoru u aplikaciji.

Minimalne mjere Tip BL′ 450 mm / R′ 90 mm

Alternativna izvedba za drugi smjer i raspored gibanja.

Dodatna opremaPriključni elementi i razdjelnici / separatori

Priključni kit RV-EEB048CR. Razdjelnik / separator: S-DV048CR. Stoperi su prikazani na slici dodatne opreme.

Tehnička dokumentacija

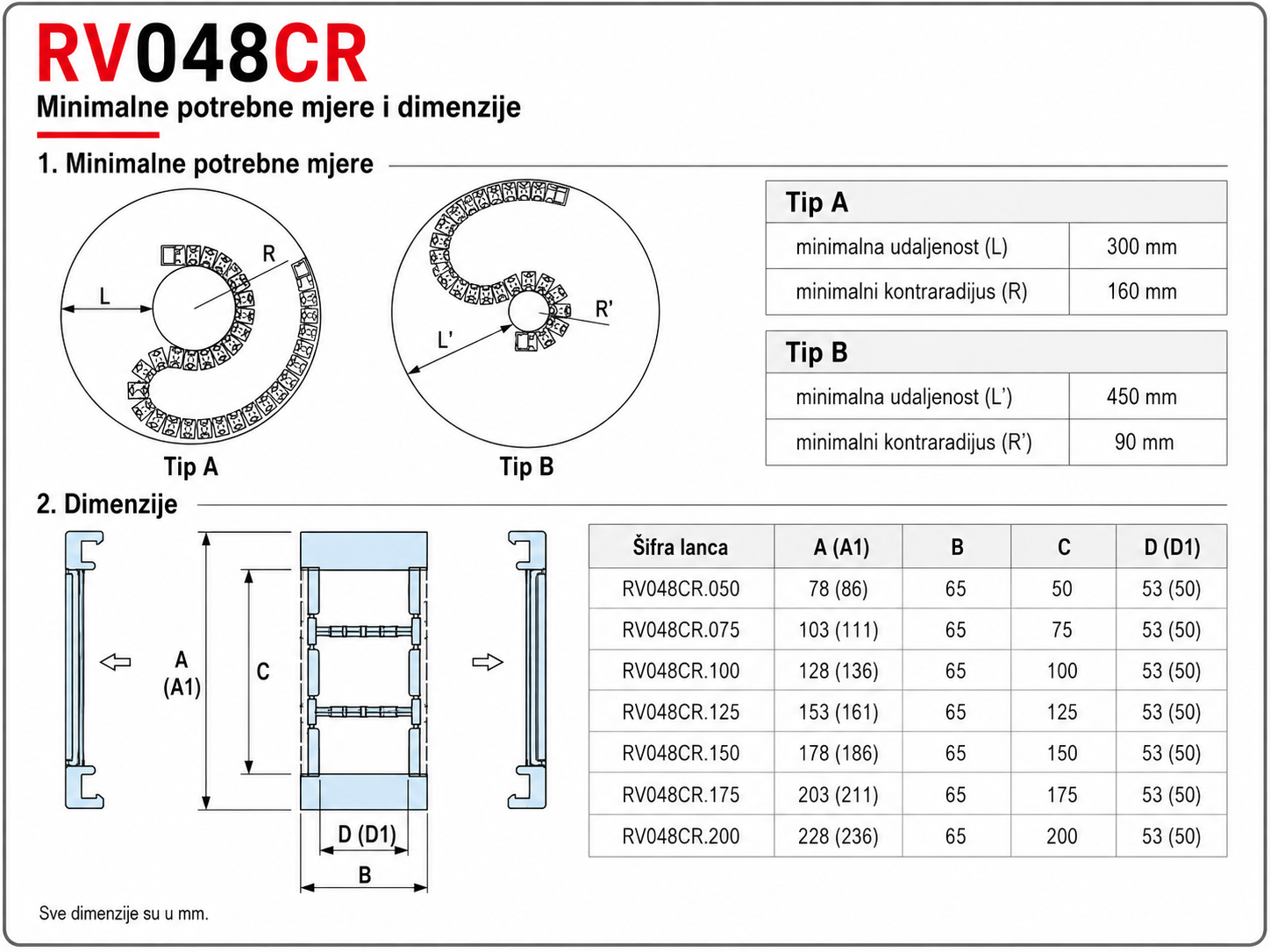

Minimalne potrebne mjere i dimenzije

Dodatna oprema i priključni elementi

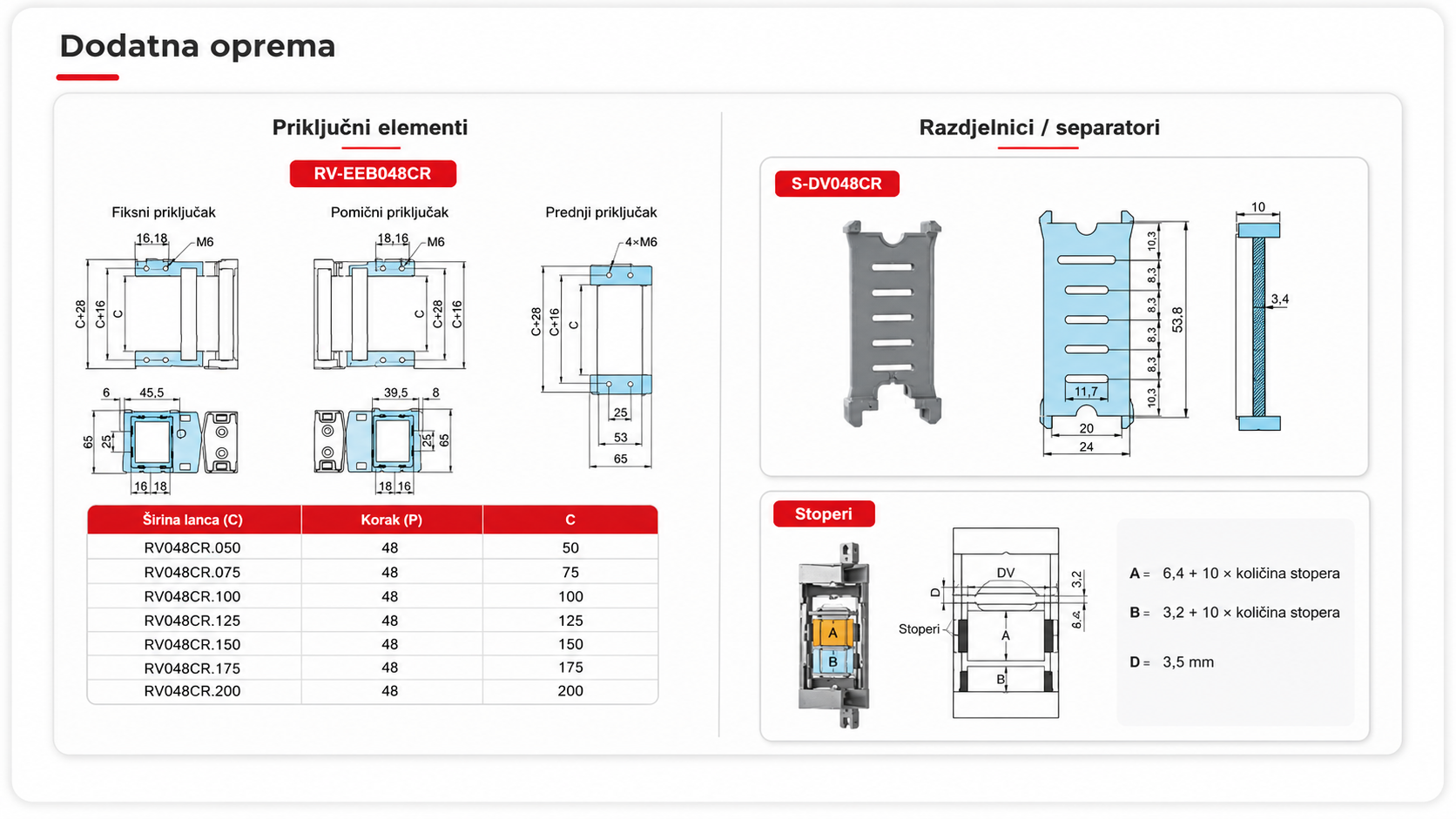

RV048CR priključni elementi i razdjelnici / separatori

Priključni kit RV-EEB048CR. Razdjelnik / separator: S-DV048CR. Stoperi su prikazani na slici dodatne opreme.

Konfigurator izvedbe

Unutarnja širina C

Tip ugradnje

Narudžbena oznakaRV048CR.050

Vanjska mjera A78 mm

Minimalna udaljenost300 mm

Minimalni kontraradijus160 mm
