RV020CR

RV020CR

Kompaktni lanac za rotacijska i kružna gibanja.

SKU: RV020CR Kategorija:

Opis

RV020CR rotacijski energetski lanac
Rotacijski energetski lanci

RV020CR

Kompaktni rotacijski lanac za manje pakete kabela i crijeva

RV020CR je kompaktno rješenje za sigurno vođenje manjih paketa kabela i crijeva u rotacijskim aplikacijama. Dostupan je u šest standardnih unutarnjih širina i izvedbama Tip A i Tip B.

Korak 20 mm6 opcija unutarnje širineTip A / Tip BRotacijsko gibanje
PDF katalogKonfigurator3D model na upit

Primjena

↻

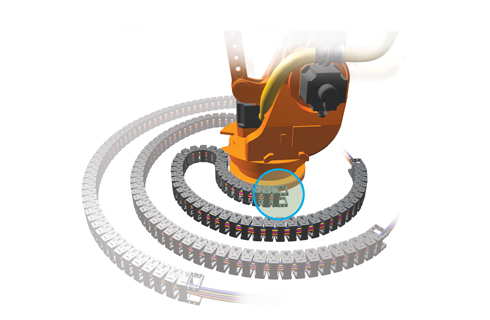

Rotacijska gibanjaVođenje instalacija pri kružnom i zakretnom pomaku.

A

Izvedba Tip AMinimalna udaljenost 130 mm i kontraradijus 40 mm.

B

Izvedba Tip BMinimalna udaljenost 150 mm i kontraradijus 30 mm.

20

Korak lancaKorak od 20 mm za ujednačeno i precizno gibanje.

Tehnički podaci

Unutarnja visina D20 mm

Vrijednost prema izvedbi lanca.

Opcije unutarnje širine C16 / 27 / 37 / 47 / 67 / 77 mm

Standardne izvedbe širine prema katalogu.

Korak20 mm

Jednak za sve izvedbe modela RV020CR.

Minimalne mjere Tip AL 130 mm / R 40 mm

Odabir prema raspoloživom prostoru u aplikaciji.

Minimalne mjere Tip BL′ 150 mm / R′ 30 mm

Alternativna izvedba za drugi smjer i raspored gibanja.

Dodatna opremaPriključni kit RV-EEB020CR

Za RV020CR nisu predviđeni razdjelnici, separatori ni stoperi.

Tehnička dokumentacija

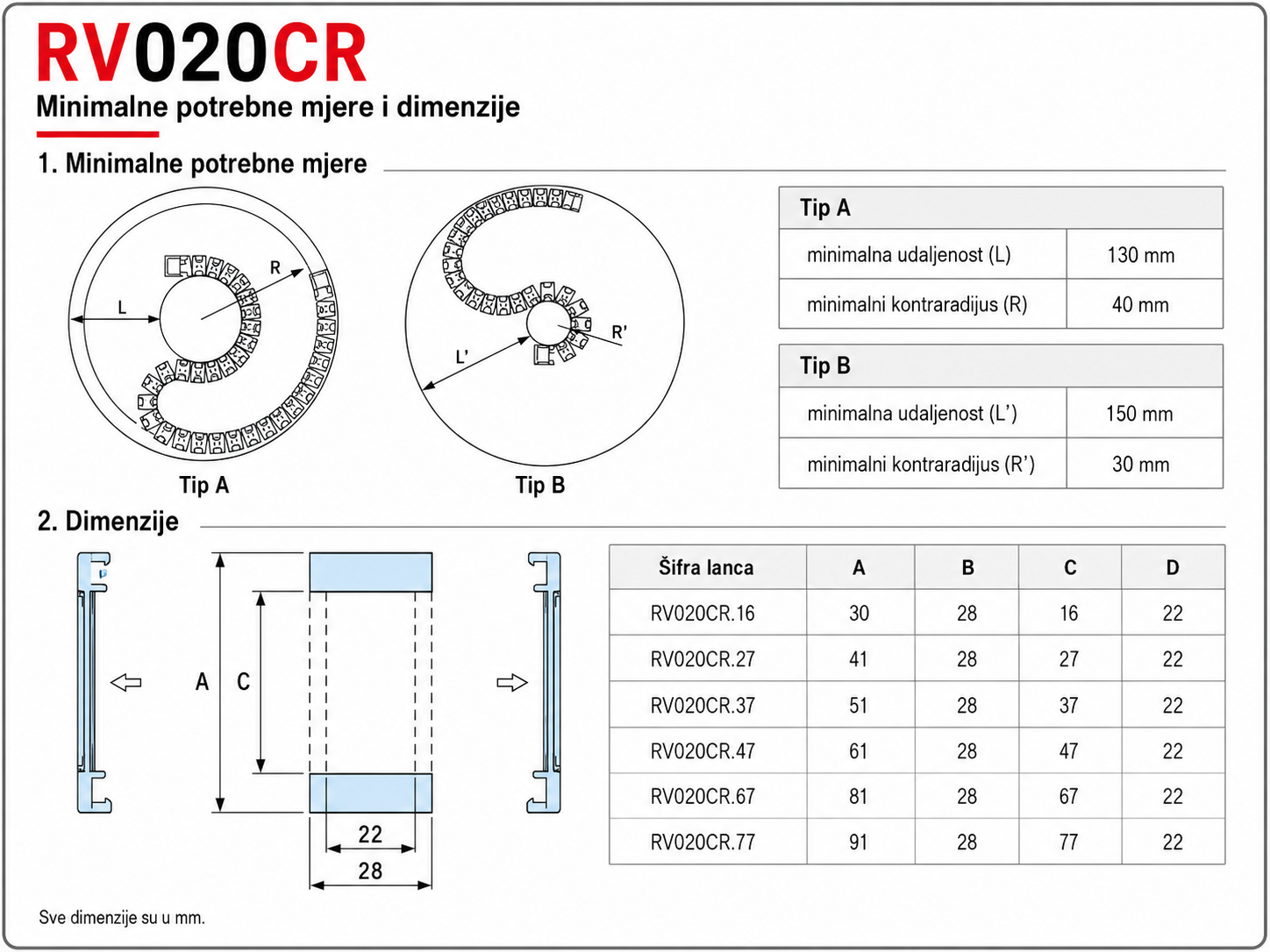

Minimalne potrebne mjere i dimenzije
RV020CR minimalne potrebne mjere i dimenzije

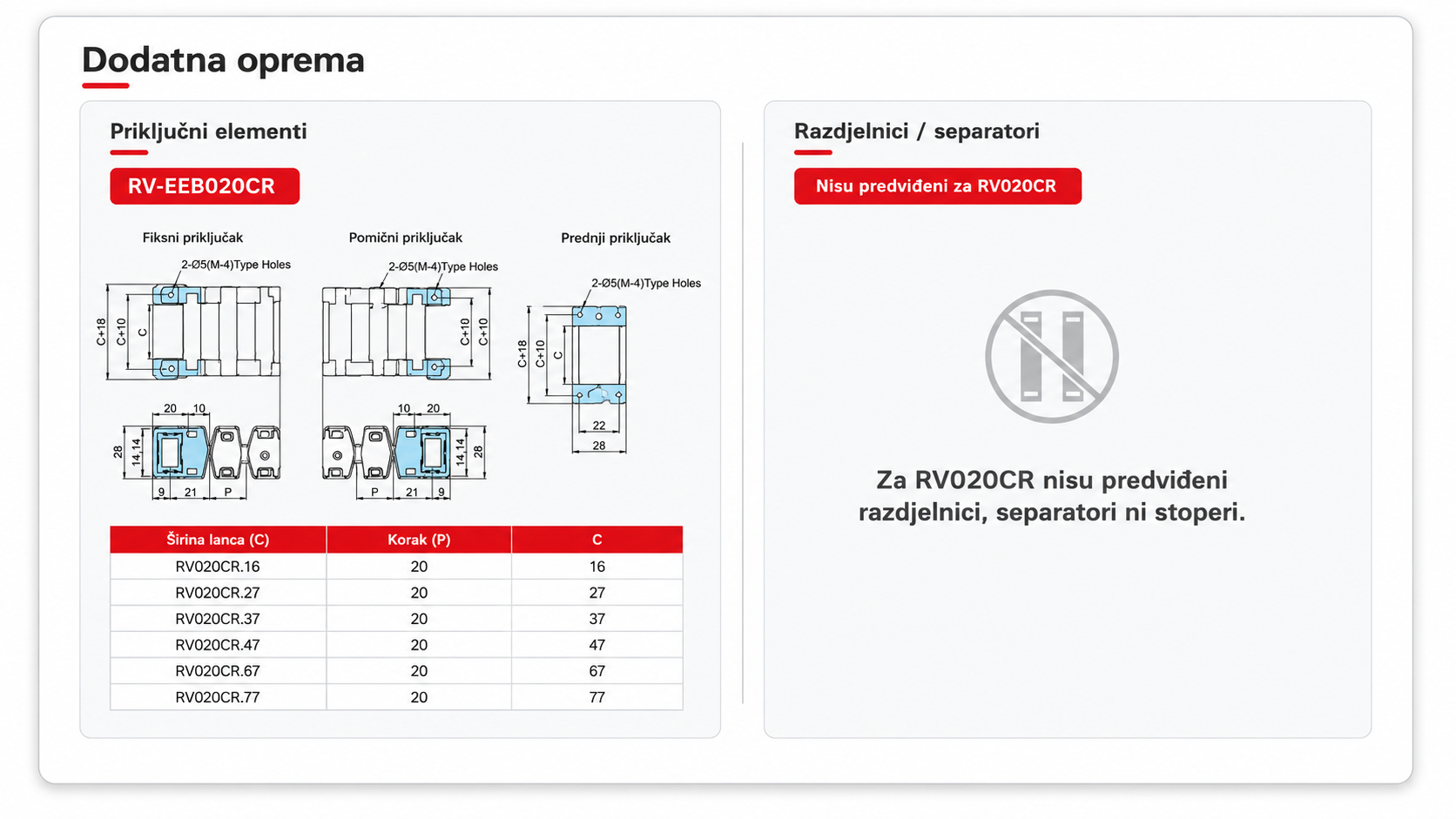

Dodatna oprema i priključni elementi
RV020CR priključni elementi i razdjelnici / separatori
Za RV020CR nisu predviđeni razdjelnici, separatori ni stoperi.
Konfigurator izvedbe
Narudžbena oznakaRV020CR.016
Vanjska mjera A30 mm
Minimalna udaljenost130 mm
Minimalni kontraradijus40 mm

Zatraži ponudu

Trebate pomoć pri odabiru RV020CR?

Pošaljite raspoloživi promjer, smjer gibanja, potrebnu širinu i podatke o kabelima.

Zatraži ponudu
