Rotacijski energetski lanci

RV060CR

Veliki rotacijski lanac za zahtjevne industrijske sustave

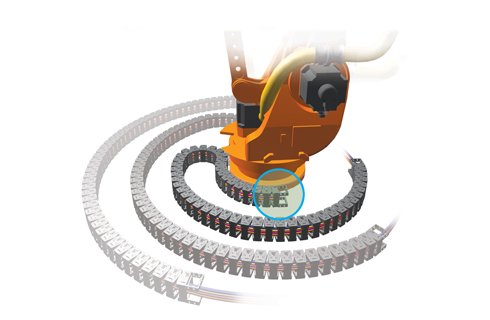

RV060CR pruža veliki unutarnji prostor za vođenje kabela i crijeva u rotacijskim sustavima. Namijenjen je zahtjevnim aplikacijama i dostupan u devet standardnih širina.

Korak 60 mm9 opcija unutarnje širineTip A / Tip BRotacijsko gibanje

PDF katalog Konfigurator 3D model na upit

Primjena

↻

Rotacijska gibanjaVođenje instalacija pri kružnom i zakretnom pomaku.

Izvedba Tip AMinimalna udaljenost 390 mm i kontraradijus 200 mm.

Izvedba Tip BMinimalna udaljenost 560 mm i kontraradijus 120 mm.

Korak lancaKorak od 60 mm za ujednačeno i precizno gibanje.

Tehnički podaci

Unutarnja visina D62 / 58,4 mm

Vrijednost prema izvedbi lanca.

Opcije unutarnje širine C50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 mm

Standardne izvedbe širine prema katalogu.

Korak60 mm

Jednak za sve izvedbe modela RV060CR.

Minimalne mjere Tip AL 390 mm / R 200 mm

Odabir prema raspoloživom prostoru u aplikaciji.

Minimalne mjere Tip BL′ 560 mm / R′ 120 mm

Alternativna izvedba za drugi smjer i raspored gibanja.

Dodatna opremaPriključni elementi i razdjelnici / separatori

Priključni kit RV-EEB060CR. Razdjelnici SB-DV060/M, SB-DV060/S, SB-DV060/MS i SB-DV060/T; separator SB-SP/S i klin SP-PIN060.

Tehnička dokumentacija

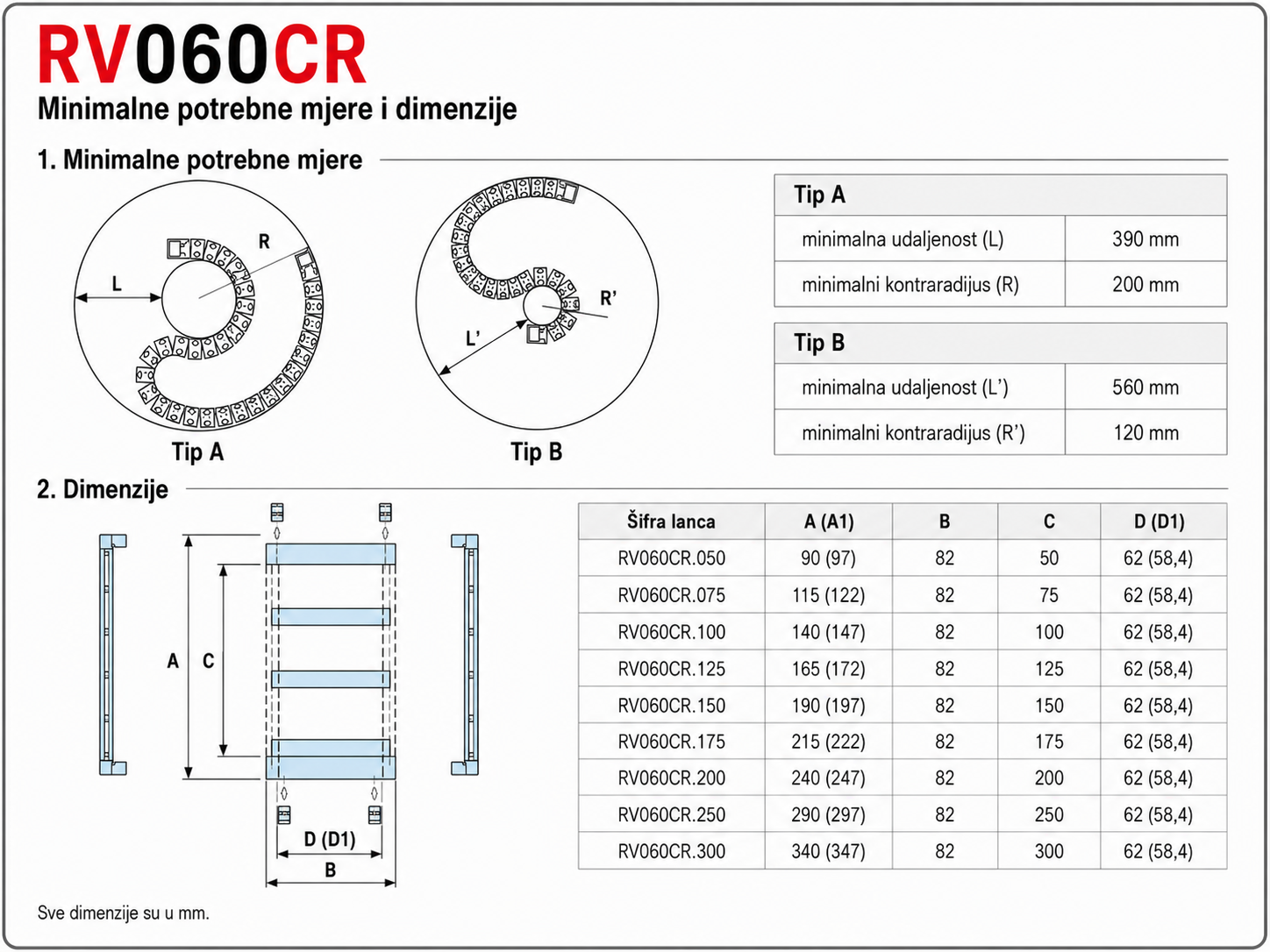

Minimalne potrebne mjere i dimenzije

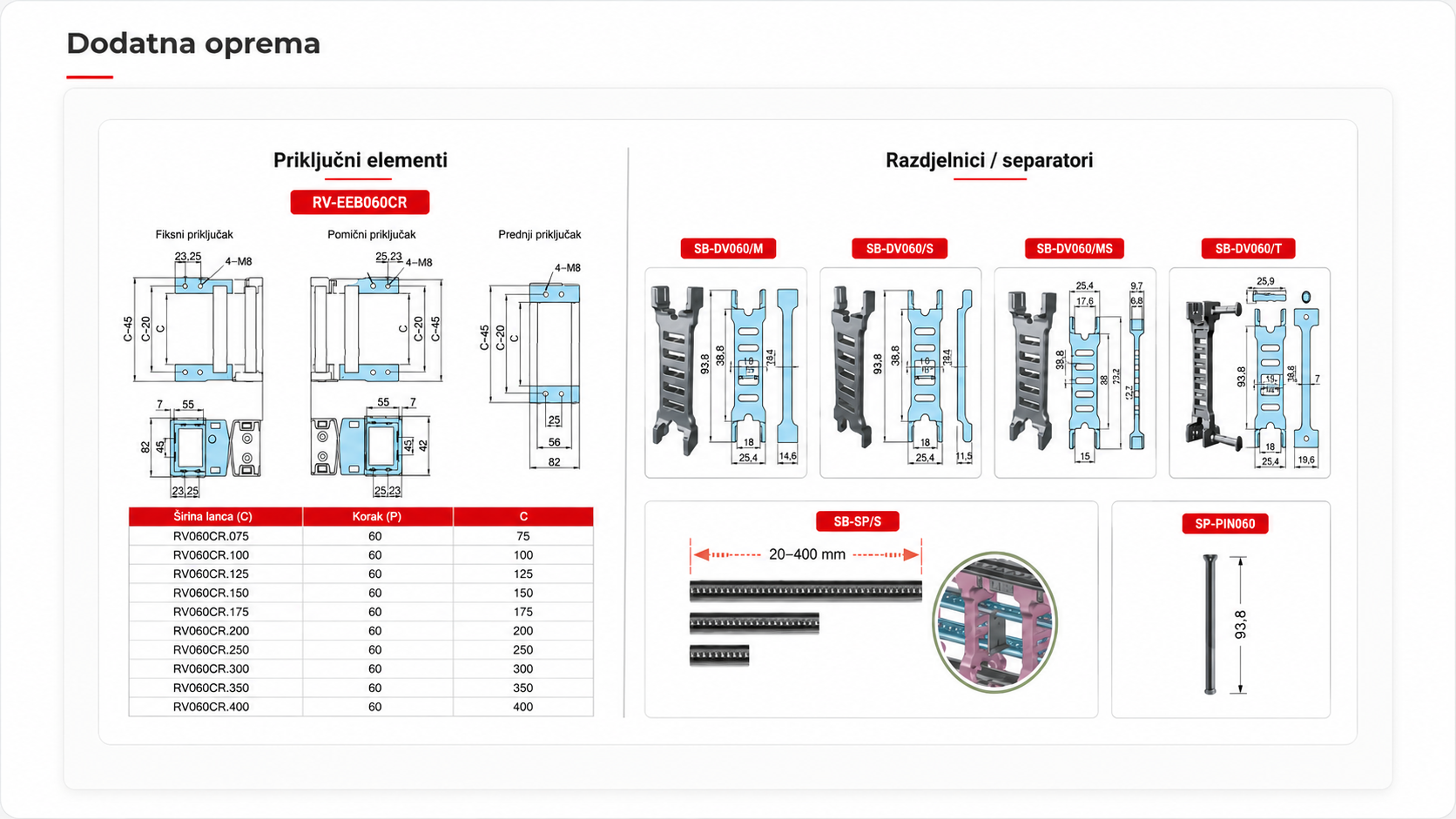

Dodatna oprema i priključni elementi

RV060CR priključni elementi i razdjelnici / separatori

Priključni kit RV-EEB060CR. Razdjelnici SB-DV060/M, SB-DV060/S, SB-DV060/MS i SB-DV060/T; separator SB-SP/S i klin SP-PIN060.

Konfigurator izvedbe

Unutarnja širina C

Tip ugradnje

Narudžbena oznakaRV060CR.050

Vanjska mjera A90 mm

Minimalna udaljenost390 mm

Minimalni kontraradijus200 mm
