Opis
RV028CR

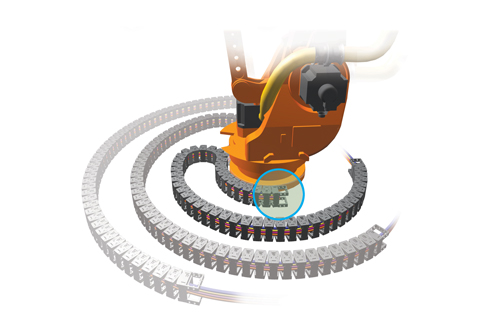

RV028CR namijenjen je rotacijskim aplikacijama koje zahtijevaju pouzdano vođenje kabela i crijeva uz kompaktne dimenzije. Dostupan je u pet standardnih širina i izvedbama Tip A i Tip B.
Primjena
Rotacijska gibanjaVođenje instalacija pri kružnom i zakretnom pomaku.
Izvedba Tip AMinimalna udaljenost 170 mm i kontraradijus 70 mm.
Izvedba Tip BMinimalna udaljenost 200 mm i kontraradijus 50 mm.
Korak lancaKorak od 28 mm za ujednačeno i precizno gibanje.
Tehnički podaci
Vrijednost prema izvedbi lanca.
Standardne izvedbe širine prema katalogu.
Jednak za sve izvedbe modela RV028CR.
Odabir prema raspoloživom prostoru u aplikaciji.
Alternativna izvedba za drugi smjer i raspored gibanja.
Priključni kit RV-EEB028CR. Razdjelnik / separator: S-DV036/025/028CR. Stoperi su prikazani na slici dodatne opreme.
Tehnička dokumentacija

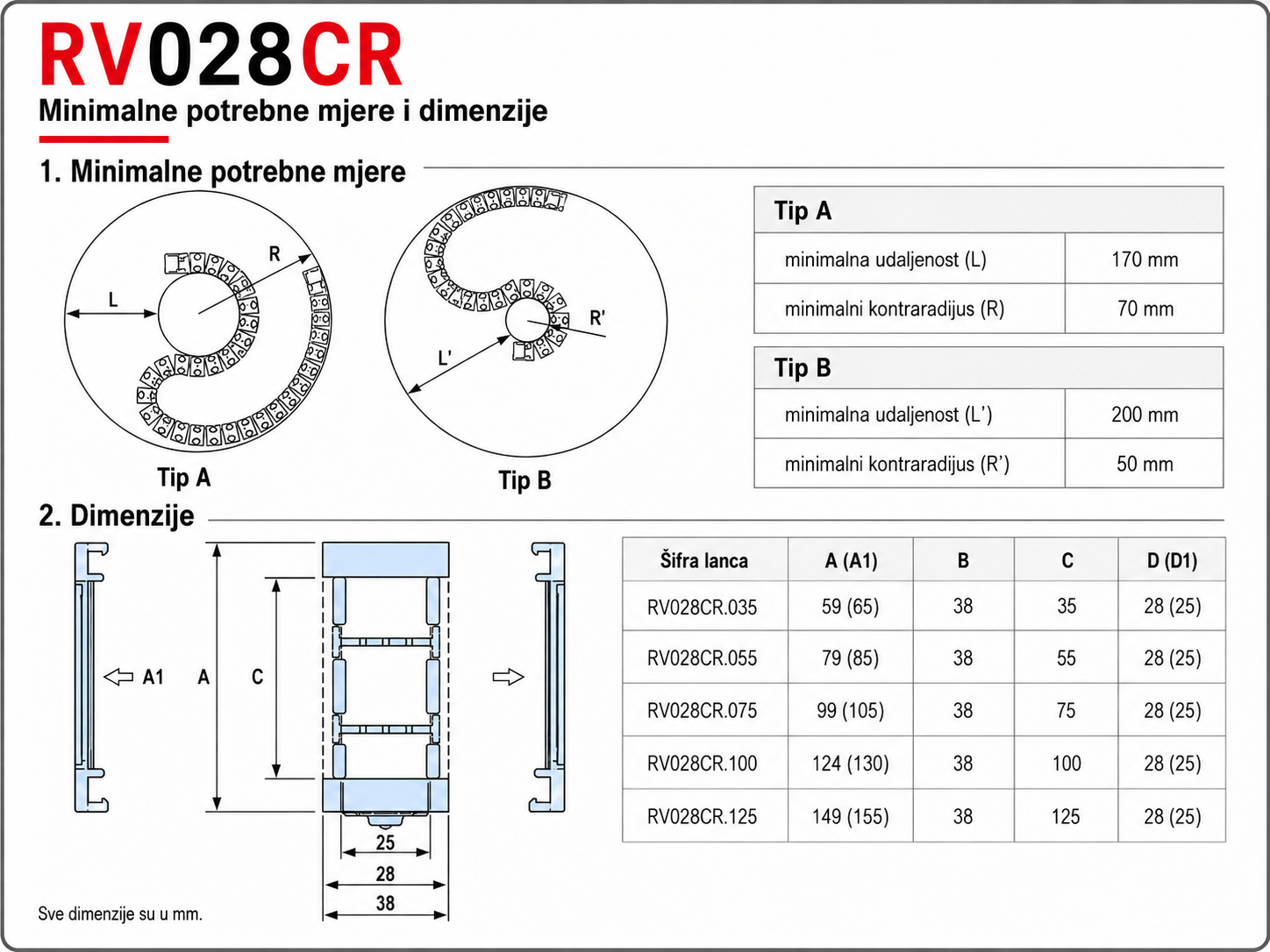

Minimalne potrebne mjere i dimenzije

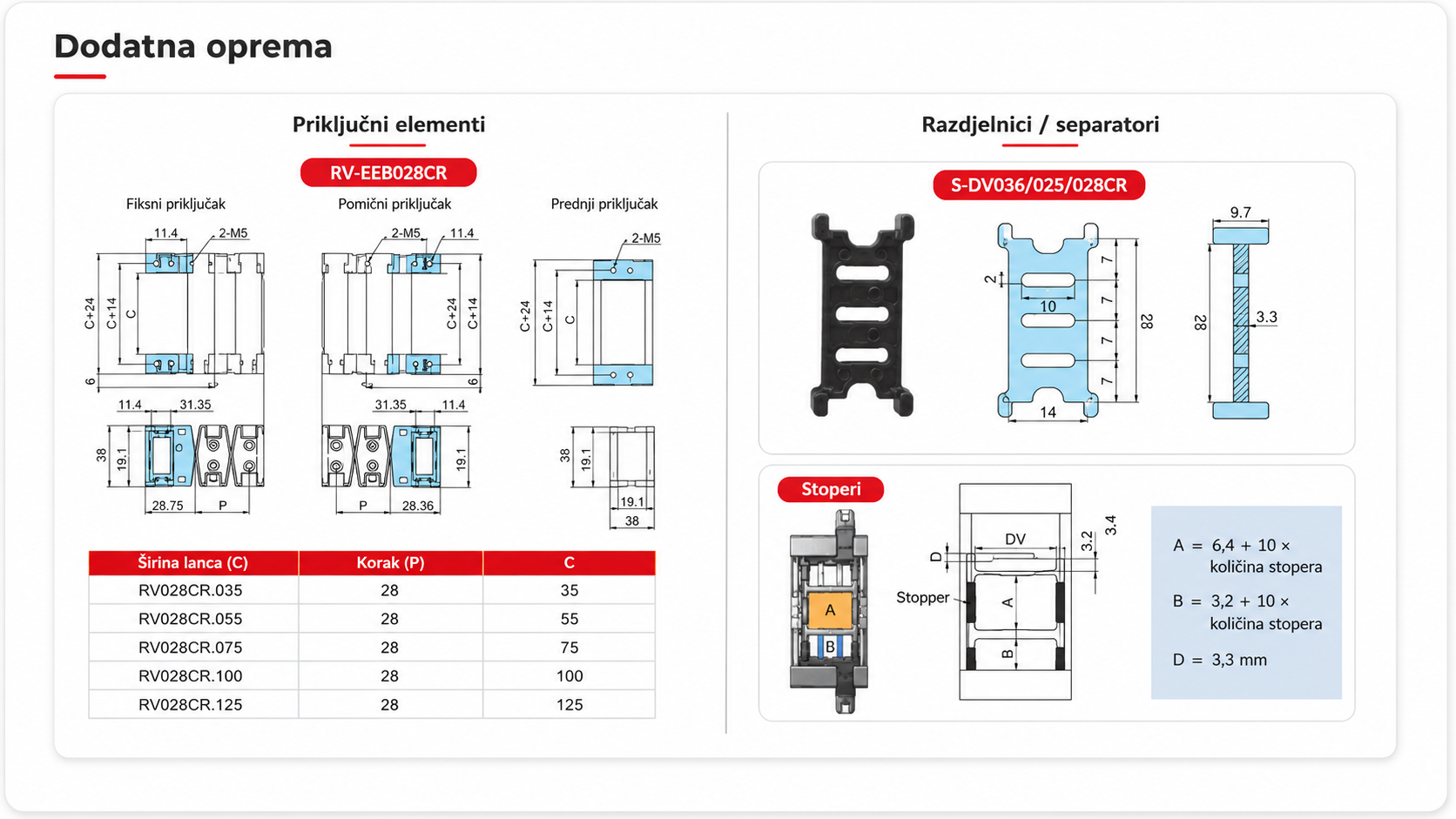

Dodatna oprema i priključni elementi
Konfigurator izvedbe
Trebate pomoć pri odabiru RV028CR?
Pošaljite raspoloživi promjer, smjer gibanja, potrebnu širinu i podatke o kabelima.
