Opis

Robot

ROBOWAY

Sustav za vođenje i zaštitu kabela i cijevi

Sustav koji drži zaštitnu cijev pod napetošću po osi robota i smanjuje rizik od sudara ili struganja o ruku robota.

FunkcijaDrži cijev napetom i vođenom

ZaštitaSmanjuje struganje o ruku robota

OdabirPrema NW i potrebnom hodu

SustavVođenje cijevi po osi 3 robota

Hod300 do 650 mm

Kompatibilna cijevPAR NW36 i NW48 za glavnu tablicu

Materijal cijeviPAR: PA12, crna izvedba

Temperatura cijeviPAR: -40 °C do +105 °C, kratkotrajno do +130 °C

Otpornost cijeviPAR: UL94 V2, bez halogena

Robotika

Robotske osi

Zaštita kabela

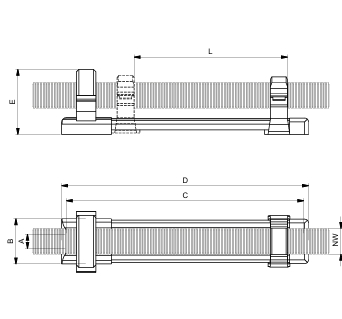

A/C = razmaci pričvršćenja

B = širina baze

D/E = dužina i visina sklopa

L = hod sustava

Šifra	Cijev NW	A - razmak pričvršćenja mm	B - širina baze mm	C - razmak pričvršćenja mm	D - dužina mm	E - visina mm	L - hod mm	Količina
RW36.300	36	30	96	502	522	137	300	1
RW36.400	36	30	96	602	622	137	400	1
RW36.500	36	30	96	702	722	137	500	1
RW36.600	36	30	96	802	822	137	600	1
RW48.300	48	30	96	502	522	137	300	1
RW48.400	48	30	96	602	622	137	400	1
RW48.500	48	30	96	702	722	137	500	1
RW48.600	48	30	96	802	822	137	600	1
RW56.350	56	40	150	599	630	192	350	1
RW56.450	56	40	150	699	730	192	450	1
RW56.550	56	40	150	799	830	192	550	1
RW56.650	56	40	150	899	930	192	650	1
RW70.350	70	40	150	599	630	192	350	1
RW70.450	70	40	150	699	730	192	450	1
RW70.550	70	40	150	799	830	192	550	1
RW70.650	70	40	150	899	930	192	650	1
RW95.350	95	40	150	599	630	192	350	1
RW95.450	95	40	150	699	730	192	450	1
RW95.550	95	40	150	799	830	192	550	1
RW95.650	95	40	150	899	930	192	650	1
