Opis
Robot
ROBO-KIT
Sustav zaštite kabela i cijevi za robot
Modularni sustav za zaštitu i sigurno vođenje kabela i cijevi kod robota s višedimenzionalnim kretanjem.
- Za višesne robote i obradne centre
- Vodi kabele tijekom gibanja
- Jednostavna montaža elemenata
- Koristi se s PAR cijevi
FunkcijaVodi i štiti kabele i cijevi tijekom gibanja
UgradnjaSastavlja se iz modularnih elemenata
CijevPredviđen za rad s PAR cijevi
Specifikacije
SustavModularni elementi za zaštitu robota
Kompatibilna cijevPAR, prema odabranom NW
KretanjePrimjena na 3D gibanjima robota
ElementiRKTP, RKC, RKS, RKSC, VCG i ostali elementi prema tablici
Primjena

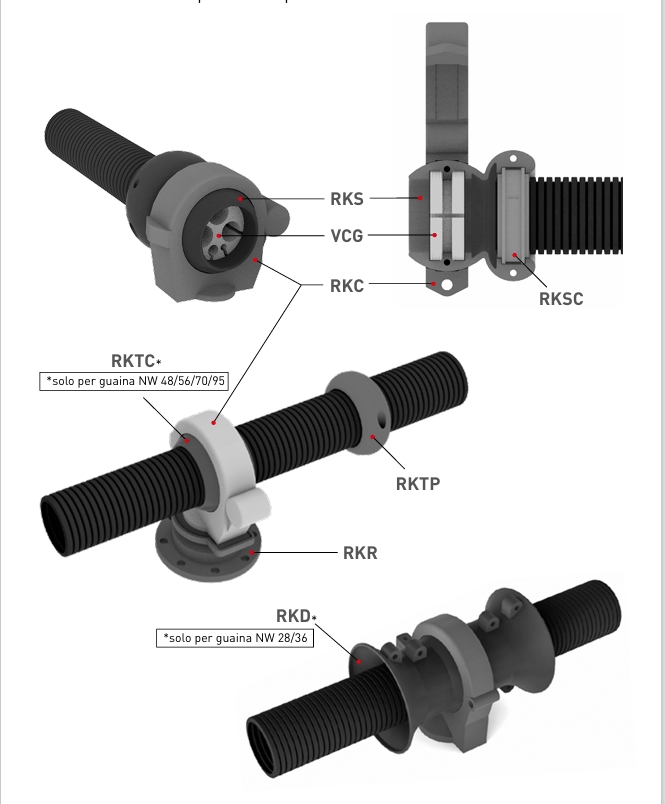

RobotikaObradni centriDinamički kabloviDimenzijski crtež
NW = nazivni promjer PAR cijevi
Širina/visina/dužina = dimenzije elementa
Vanjski Ø = vanjska dimenzija elementa
Širina/visina/dužina = dimenzije elementa
Vanjski Ø = vanjska dimenzija elementa
Kataloške izvedbe i dimenzije
ROBO-KIT – elementi sustava
| ROBOKIT | Šifra | Cijev NW | Širina | Visina | Dužina | Vanjski Ø | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|
| Anello di protezione RKTP | RKTP-28 | 28 | 30.0 | - | - | 53.0 | 1 |  |
| RKTP-36 | 36 | 30.0 | - | - | 62.0 | 1 | | |
| RKTP-48 | 48 | 30.0 | - | - | 80.0 | 1 | | |
| RKTP-56 | 56 | 40.0 | - | - | 93.2 | 1 | | |
| RKTP-70 | 70 | 40.0 | - | - | 108.0 | 1 | | |
| RKTP-95 | 95 | 45.0 | - | - | 131.5 | 1 | | |
| Morsetto di fissaggio RKC | RKC-28 | 28 | 30.0 | 59.5 | 58.8 | 53.5 | 1 | |
| RKC-36 | 36 | 45.0 | 88.3 | 90.2 | 76.0 | 1 | | |
| RKC-48 | 48 | 49.5 | 105.0 | 128.2 | 98.0 | 1 | | |
| RKC-56 | 56 | 40.0 | 138.1 | 150.1 | 116.2 | 1 | | |
| RKC-70 | 70 | 40.0 | 145.5 | 164.9 | 131.0 | 1 | | |
| RKC-95 | 95 | 50.0 | 169.3 | 190.9 | 154.5 | 1 | | |
| Elemento terminale RKS | RKS-28 | 28 | 60.0 | - | - | 27.0 | 1 | |
| RKS-36 | 36 | 100.3 | - | - | 80.5 | 1 | | |
| RKS-48 | 48 | 89.0 | - | - | 92.3 | 1 | | |
| RKS-56 | 56 | 102.0 | - | - | 105.3 | 1 | | |
| RKS-70 | 70 | 102.0 | - | - | 120.0 | 1 | | |
| RKS-95 | 95 | 120.0 | - | - | 144.2 | 1 | | |
| Elemento intermedio RKD | RKD-28 | 28 | 60.0 | - | - | 27.0 | 1 | |
| RKD-36 | 36 | 120.0 | - | - | 83.0 | 1 | | |
| Elemento intermedio RKTC | RKTC-48 | 48 | 50.0 | - | - | 78.0 | 1 | |
| RKTC-56 | 56 | 60.0 | - | - | 90.2 | 1 | | |
| RKTC-70 | 70 | 60.0 | - | - | 105.0 | 1 | | |
| RKTC-95 | 95 | 65.0 | - | - | 128.5 | 1 | | |
| Anello terminale di fissaggio RKSC | RKSC-28 | 28 | 13.0 | - | 34.5 | 1 | | |
| RKSC-36 | 36 | 20.6 | - | - | 44.6 | 1 | | |
| RKSC-48 | 48 | 22.0 | - | - | 67.5 | 1 | | |
| RKSC-56 | 56 | 26.0 | - | - | 81.2 | 1 | | |
| RKSC-70 | 70 | 26.0 | - | - | 96.0 | 1 | | |
| RKSC-95 | 95 | 35.0 | - | - | 119.5 | 1 | | |
| Basetta per rotazione RKR | RKR-28 | 28 | 56.0 | 25.7 | - | 55.0 | 1 | |
| RKR-36 | 36 | 98.0 | 42.0 | - | 98.0 | 1 | | |
| RKR-48 | 48 | 98.0 | 42.0 | - | 98.0 | 1 | | |
| RKR-56 | 56 | 98.0 | 42.0 | - | 98.0 | 1 | | |
| RKR-70 | 70 | 98.0 | 42.0 | - | 98.0 | 1 | | |
| RKR-95 | 95 | 120.0 | 37.0 | - | 120.0 | 1 | | |
| Gommino terminale VCG | VCG-28 | 28 | 13.0 | - | - | 30.5 | 1 | |
| VCG-36 | 36 | 20.6 | - | - | 40.6 | 1 | | |
| VCG-48 | 48 | 24.0 | - | - | 62.5 | 1 | | |
| VCG-56 | 56 | 34.0 | - | - | 75.8 | 1 | | |
| VCG-70 | 70 | 34.0 | - | - | 90.0 | 1 | | |
| VCG-95 | 95 | 43.0 | - | - | 113.5 | 1 | |
