PLASTIM PDB distributivni blokovi

Serija: PDB

Distributivni blokovi za pregledan i siguran razvod napajanja s glavnog dovoda na više izlaznih vodova.

80–500 Araspon

do 185 mm²ulazni presjek

Više izlazadistribucija

1 / 4 polaizvedbe

Tehničke karakteristike

Nazivna struja	80–500 A, ovisno o modelu
Raspon ulaznih presjeka	do 185 mm² kod PDB 400
Visokostrujna izvedba	PDB 500: 500 A, sabirnica 8×24 mm²
Višepolna izvedba	PDB 4200: 4 pola, 200 A
Funkcija	razvod jednog ili više dovoda na više izlaznih vodiča
Odabir	prema struji, ulaznom presjeku, broju i presjeku izlaza

Kataloški podaci proizvođača; gdje je dostupno, dodatno provjereno prema aktualnoj tehničkoj stranici proizvođača.

Opcije i varijante

Model	Nazivna struja	Ulaz / konfiguracija	Izlazi / napomena

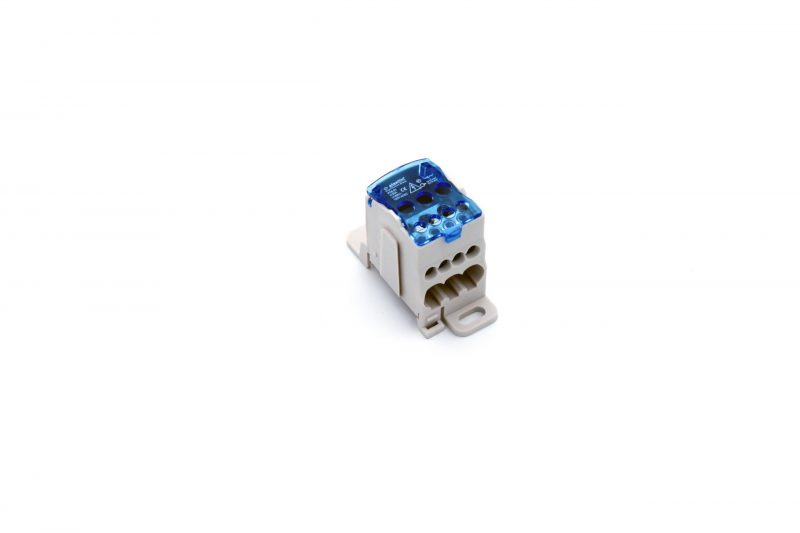

PDB 80	80 A	1×6–16 mm²	4×2,5–6 + 2×2,5–16 mm²
PDB 125	125 A	1×10–35 mm²	6×2,5–16 + bridge 1×6–16 mm²

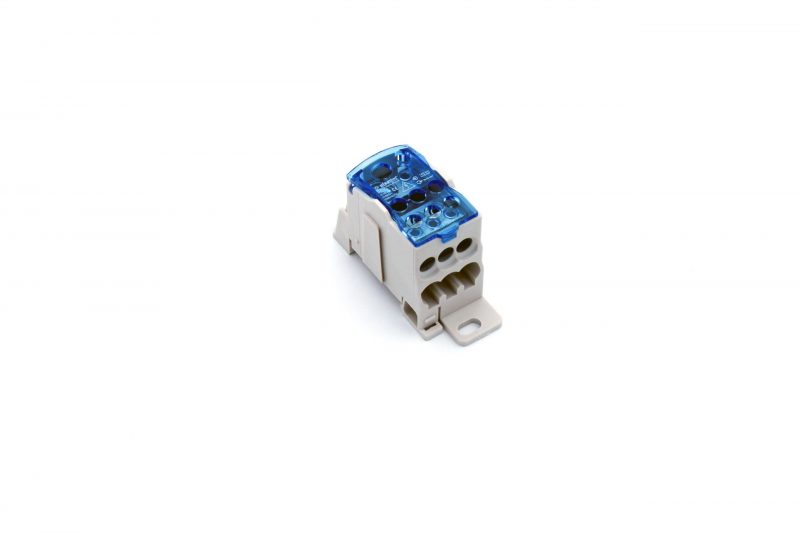

PDB 160	160 A	1×10–70 mm²	6×2,5–16 + bridge 1×6–16 mm²

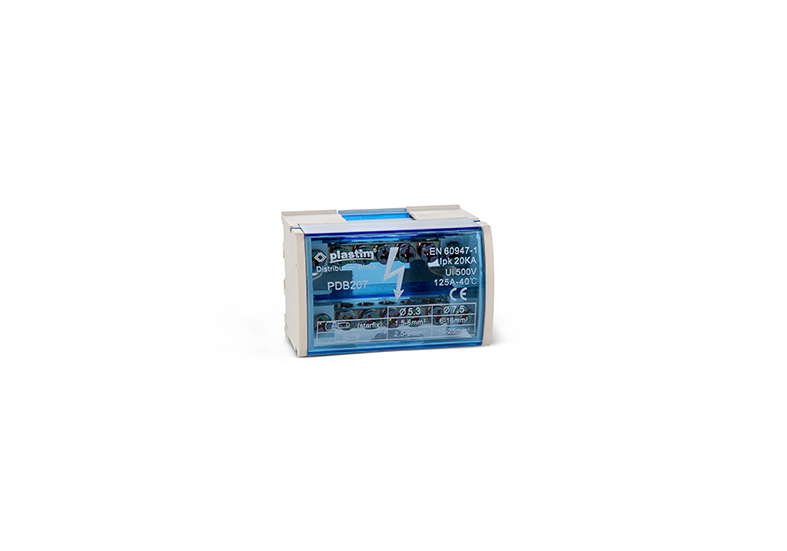

PDB 207	125 A	1×10–35 mm²	5×1,5–6 mm²

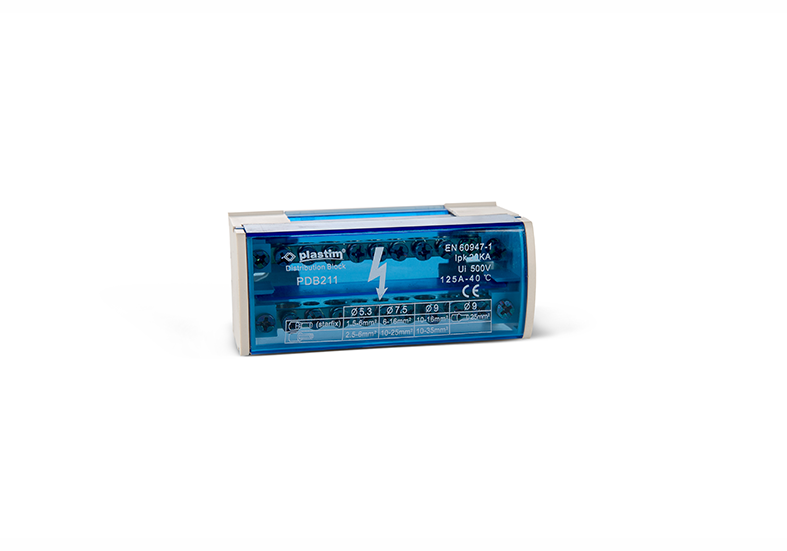

PDB 211	125 A	2×10–35 mm²	7×1,5–6 mm²
PDB 215	125 A	2×10–35 mm²	11×1,5–6 mm²

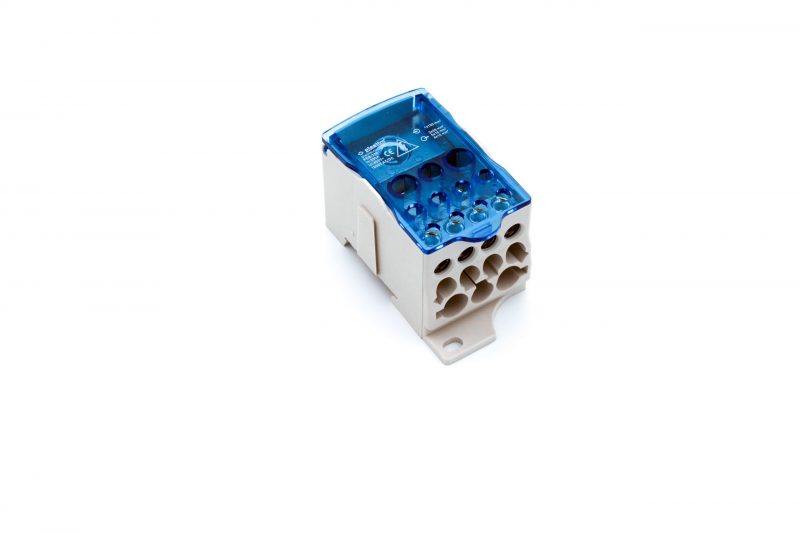

PDB 250	250 A	1×35–120 mm²	4×2,5–10 + 5×2,5–16 + 2×6–35 mm²

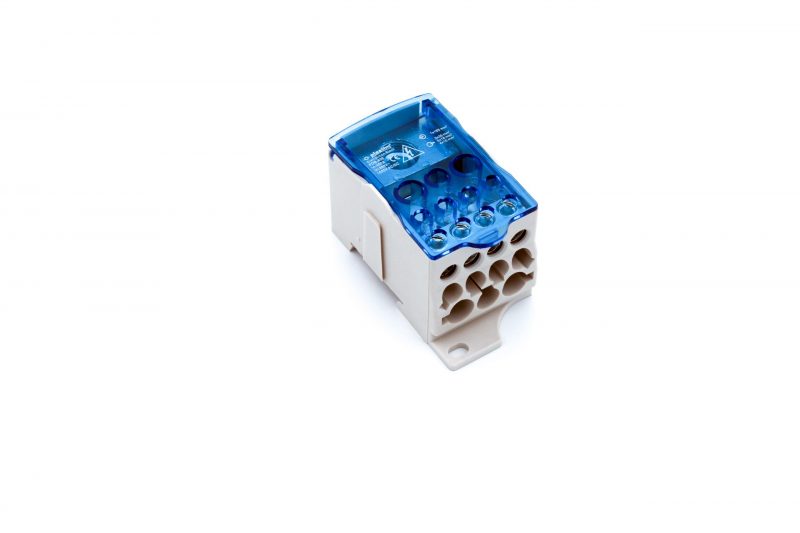

PDB 400	400 A	1×95–185 mm²	4×2,5–10 + 5×2,5–16 + 2×6–35 mm²
PDB 407	125 A	1×10–35 mm²	5×1,5–6 mm²

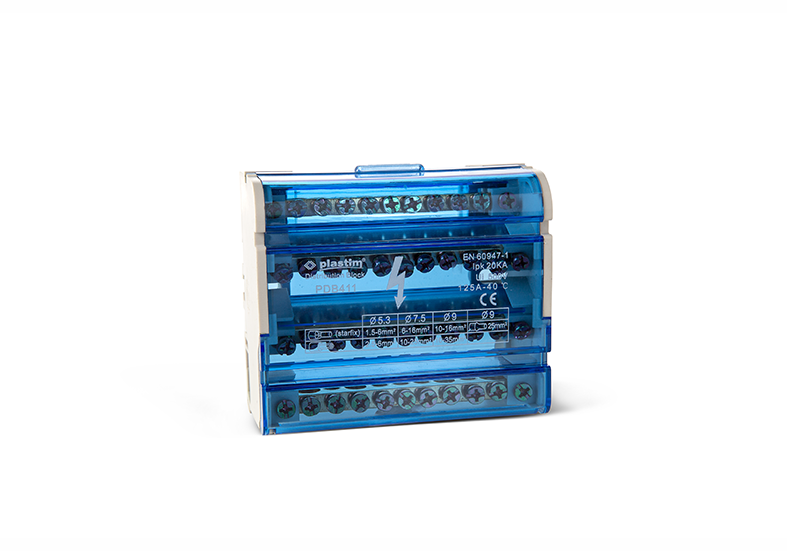

PDB 411	125 A	2×10–35 mm²	7×1,5–6 mm²

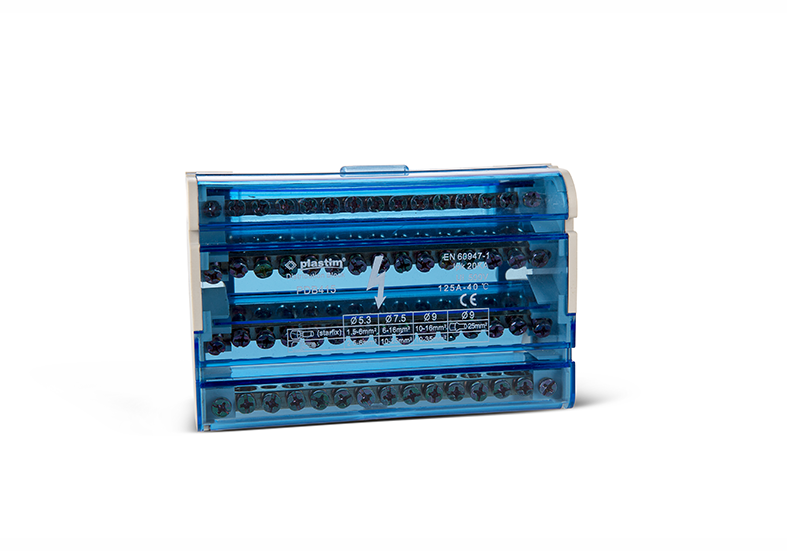

PDB 415	125 A	2×10–35 mm²	11×1,5–6 mm²

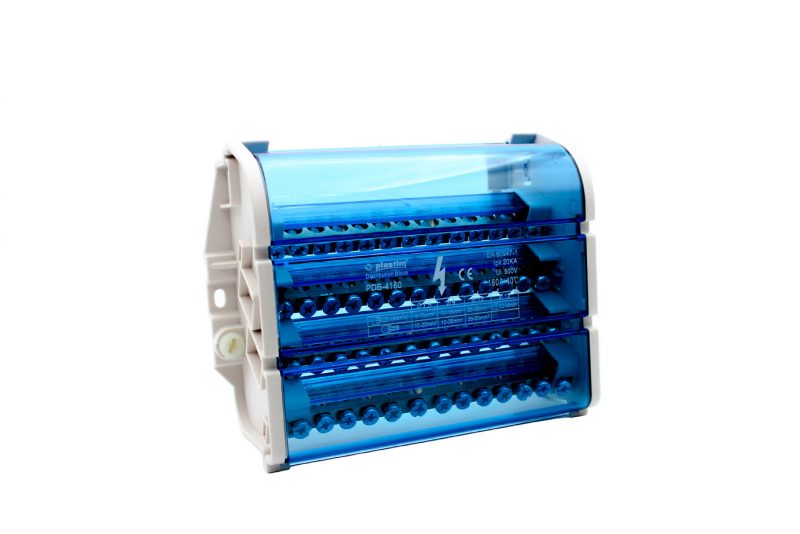

PDB 4160	160 A	4 pola	četveropolna izvedba

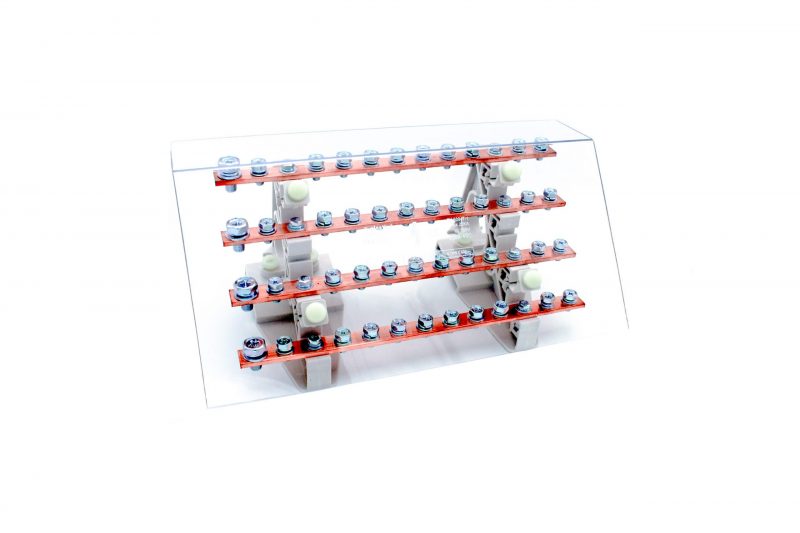

PDB 4200	200 A	4 pola	četveropolna izvedba
PDB 500	500 A	sabirnica 8×24 mm²	visokostrujna izvedba
