Pojedinačna cilindrična matica s oba bočna brisača, isporučuje se uz smanjeno ili malo prednaprezanje od 2% cilindra.

DImenzija 40×40 se isporučuje samo sa desnim navojem.

Opis

HIWIN · Ljuštena kuglična vretena

ZE

Name: ZE
SKU: 239196
Price: 19.00 HRK
Availability: InStock

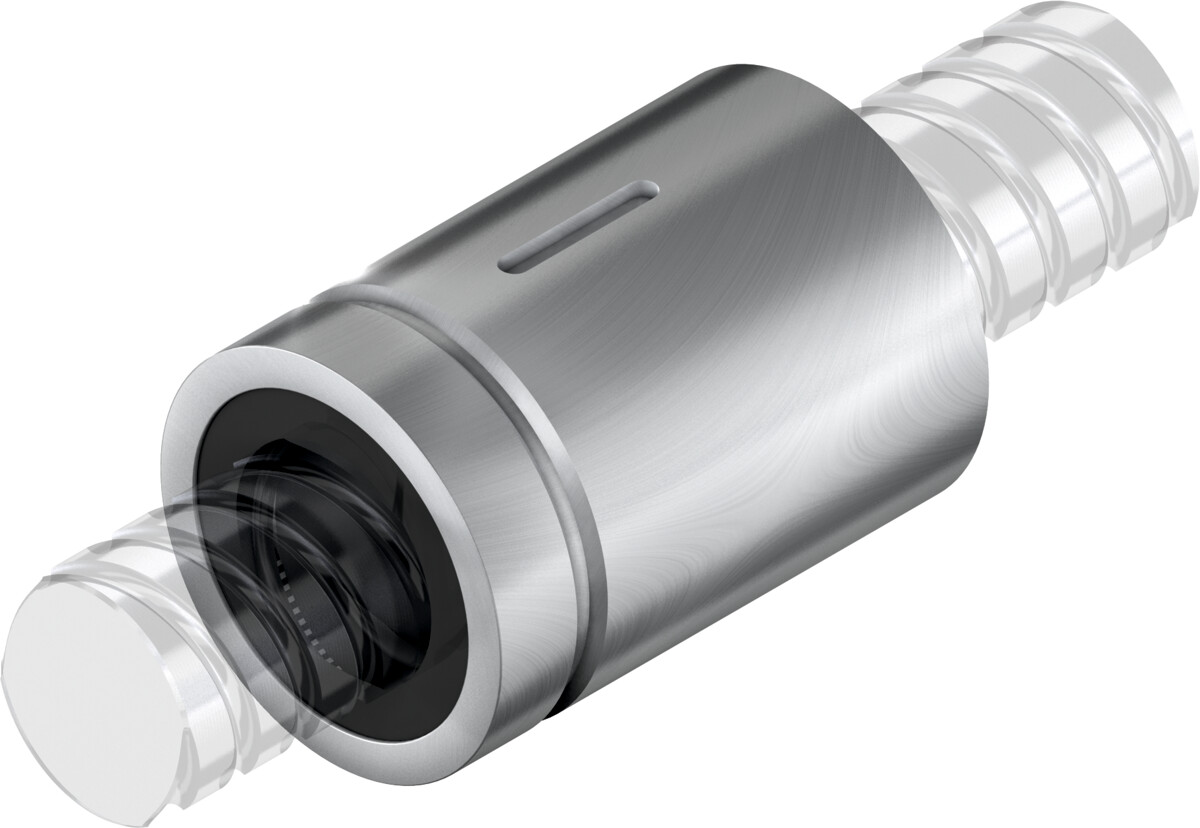

Ljuštena kuglična vretena s cilindričnom jednostrukom maticom

nazivni promjeriklase ljuštenih vretenatipični koraci

Precizno pozicioniranjePretvorba rotacijskog u kontrolirano linearno gibanje.

Alatni strojeviPogonske osi i precizni linearni pomaci.

AutomatizacijaPogon linearnih osi i pozicijskih mehanizama.

Podizanje i posmakLinearni posmak uz definirano aksijalno opterećenje.

Ø16–80 mmnazivni promjeri

T5 / T7klase ljuštenih vretena

5 / 10 / 20 mmtipični koraci

do 322 kNstatička nosivost prikazanih standardnih modela

Modeli, dimenzije i nosivosti

Model	ds [mm]	P [mm]	D [mm]	L [mm]	Cdyn [N]	C0 [N]	Maks. zazor [mm]
R16-05T3-ZE-F	16	5	28	40	9.600	12.700	0,02
R20-05T4-ZE-F	20	5	36	51	13.900	21.800	0,02
R25-05T4-ZE-F	25	5	40	60	15.600	27.900	0,02
R25-10T3-ZE-F	25	10	48	65	24.100	36.200	0,02
R32-05T5-ZE-F	32	5	48	60	20.700	43.900	0,02
R32-10T4-ZE-F	32	10	56	80	40.900	63.200	0,02
R32-20T2-ZE-B	32	20	56	80	20.800	26.800	0,02
R40-05T5-ZE-F	40	5	56	68	22.500	54.600	0,02
R40-10T4-ZE-F	40	10	62	88	46.800	82.600	0,02
R40-20T2-ZE-B	40	20	62	88	24.300	36.400	0,03
R50-05T5-ZE-F	50	5	68	69	24.900	69.800	0,02
R50-10T4-ZE-F	50	10	72	100	52.800	106.800	0,02
R50-20T3-ZE-B	50	20	72	114	40.000	76.200	0,03
R63-10T6-ZE-F	63	10	85	120	84.700	210.800	0,04
R63-20T4-ZE-S	63	20	95	135	124.000	250.000	0,04
R80-10T6-ZE-F	80	10	105	120	93.400	269.200	0,04
R80-20T4-ZE-S	80	20	125	150	144.000	322.000	0,05

Za konačan odabir serije ZE potrebno je provjeriti stvarnu konfiguraciju, opterećenja, radni ciklus i uvjete ugradnje.

Pošaljite dimenzije, opterećenje, hod/brzinu i uvjete rada – pomoći ćemo definirati odgovarajuću izvedbu serije ZE.
