HGH / QHH

HGH / QHH

kn11,00

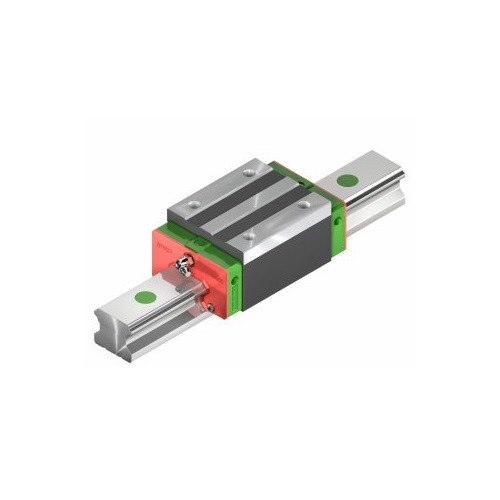

Visoki kvadratni blok serije HGH je dizajniran za visoka opterećenja i čvrstoće.

Zbog rasporeda kuglica pood kutom od 45° serija HG može podjednako prihvatiti teret iz svih pravaca te ima nisku silu istiskivanja i visoku učinkovitost.

Primjenjuje se u obradnim centrima, strojevima za brušenje, preciznim glodalicama i strojevima za rezanje.

HGH blok je prigodan za montažu odozgo.

Izvedba QHH sa SynchMotion tehnologijom za montažu odozgo.

Kategorije: , , Oznake: ,

Opis

HGH / QHH
HIWIN

HGH / QHH

Visoki kvadratni blok serije HGH je dizajniran za velika opterećenja i visoku krutost. \n \nZbog rasporeda kuglica pod kutom od 45° serija HG može podjednako prihvatiti teret iz svih pravaca te ima nisku silu istiskivanja i visoku učinkovitost. \n \nPrimjenjuje se u obradnim centrima, strojevima za brušenje, preciznim glodalicama i strojevima za rezanje. \n \nHGH blok je prikladan za montažu odozgo. \n \nIzvedba QHH sa SynchMotion tehnologijom za montažu odozgo.

PDF katalogZatraži ponudu
Nosivost

prema nosivosti i izvedbi
Preciznost

prema klasi
Krutost

prema točnosti i ugradnji
Vijek

prema radu i vijeku trajanja

Profilne linearne vodilice

Opis, primjene i prednosti

Visoki kvadratni blok serije HGH je dizajniran za velika opterećenja i visoku krutost. \n \nZbog rasporeda kuglica pod kutom od 45° serija HG može podjednako prihvatiti teret iz svih pravaca te ima nisku silu istiskivanja i visoku učinkovitost. \n \nPrimjenjuje se u obradnim centrima, strojevima za brušenje, preciznim glodalicama i strojevima za rezanje. \n \nHGH blok je prikladan za montažu odozgo. \n \nIzvedba QHH sa SynchMotion tehnologijom za montažu odozgo.

Tipične primjene: alatni strojevi, automatizacija, precizne linearne osi i strojogradnja.

Tehničke karakteristike
Parametar Vrijednost / opis
Serija / model HGH / QHH
Evidentirane oznake HGH kvadratni blok, QHH
Obitelj proizvoda Profilne linearne vodilice
Ključni odabir veličina, oblik bloka, prednaprezanje, klasa točnosti i duljina vodilice
Montaža tip pričvršćivanja vodilice i bloka prema konkretnoj izvedbi
Veličine i izvedbe
HGHVeličine: 15, 20, 25, 30, 35, 45, 55, 65Izvedbe: CA · HA
QHHVeličine: 15, 20, 25, 30, 35, 45Izvedbe: CA · HA

Nominalna veličina je dio oznake modela, npr. HGH 25 CA. Prednaprezanje, klasa točnosti, brtve i ostale opcije definiraju se nakon odabira veličine i izvedbe.

Veličine, izvedbe i primjeri modela

Na ovoj stranici objedinjene su standardna HG i SynchMotion QH izvedba. Ispod su stvarne oznake modela koje kupac najčešće traži.

HGH – kvadratni blok

Veličine: 15, 20, 25, 30, 35, 45, 55, 65Izvedbe: CA · HA
Primjeri modela: HGH15CA, HGH15HA, HGH25CA, HGH35HA, HGH65CA
QHH – SynchMotion kvadratni blok

Veličine: 15, 20, 25, 30, 35, 45Izvedbe: CA · HA
Primjeri modela: QHH15CA, QHH20HA, QHH25CA, QHH35HA, QHH45CA

Format oznake na HIWIN vodilicama tipično slijedi logiku: serija + veličina + izvedba (npr. HGH25CA, RGW35HC, MGN12H). Nakon toga slijede klasa točnosti, prednaprezanje, duljina vodilice i ostale opcije.

HGH / QHH – modeli, dimenzije i nosivosti
Model H [mm] W [mm] L [mm] Cdyn [N] C0 [N] Masa [kg]
HGH15CA 28 34 61,4 14.700 23.470 0,18
QHH15CA 28 34 61,4 17.940 19.860 0,18
HGH20CA 30 44 77,5 27.100 36.680 0,3
HGH20HA 30 44 92,2 32.700 47.960 0,39
QHH20CA 30 44 76,7 30.000 33.860 0,29
QHH20HA 30 44 91,4 35.700 42.310 0,38
HGH25CA 40 48 84,0 34.900 52.820 0,51
HGH25HA 40 48 104,6 42.200 69.070 0,69
QHH25CA 40 48 83,4 41.900 48.750 0,5
QHH25HA 40 48 104,0 50.610 60.940 0,68
HGH30CA 45 60 97,4 48.500 71.870 0,88
HGH30HA 45 60 120,4 58.600 93.990 1,2
QHH30CA 45 60 97,4 58.260 66.340 0,87
QHH30HA 45 60 120,4 70.320 88.450 1,1
HGH35CA 55 70 112,4 64.600 93.990 1,4
HGH35HA 55 70 138,2 77.900 122.770 1,9
QHH35CA 55 70 113,6 78.890 86.660 1,4
QHH35HA 55 70 139,4 95.230 115.550 1,9
HGH45CA 70 86 139,4 103.800 146.710 2,7
HGH45HA 70 86 171,2 125.300 191.850 3,6
QHH45CA 70 86 139,4 119.400 135.420 2,7
QHH45HA 70 86 171,2 144.130 180.560 3,6
HGH55CA 80 100 166,7 153.200 211.230 4,2
HGH55HA 80 100 204,8 184.900 276.230 5,5
HGH65CA 90 126 200,2 213.200 287.480 7,0
HGH65HA 90 126 259,6 277.800 420.170 9,8

Vrijednosti su prema aktualnom HIWIN katalogu Linear Guideways. Prikazane su osnovne dimenzije bloka i kataloške nosivosti; za konačnu oznaku još se definiraju prednaprezanje, klasa točnosti, brtve i ostale opcije.

Kako definirati šifru / model
  1. odabire se serija / tip bloka (HGH kvadratni blok, QHH)
  2. zatim nominalna veličina vodilice i oblik bloka
  3. definiraju se prednaprezanje i klasa točnosti
  4. dodaje se duljina vodilice te tip pričvršćivanja i završna obrada
  5. na kraju se biraju brtve, podmazivanje, zaštita i posebne opcije
Primjer šifre / formata:[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.
Redoslijed i dostupnost pojedinih segmenata ovise o konkretnoj seriji. Za narudžbu se konačna oznaka provjerava prema aktualnom order keyu / dimenzijskoj tablici proizvođača.
Dimenzije i kriteriji odabira
  • Provjeriti opterećenje, sile i momente u svim relevantnim smjerovima.
  • Uskladiti dimenzijsku veličinu, duljinu/hod i montažni prostor.
  • Provjeriti brzinu, ubrzanje, duty-cycle, temperaturu i uvjete okoline.
  • Za pogonjene sustave provjeriti motor/reduktor, senzore i energetski lanac.
Montaža, podmazivanje i održavanje
  • Poštovati proizvođačke tolerancije montažnih površina i poravnanja.
  • Podmazivanje i interval održavanja definirati prema radu i vijeku trajanja, brzini i radnoj okolini.
  • Za onečišćene, korozivne ili clean-room uvjete odabrati odgovarajuću zaštitu, materijal i brtvljenje.
Trebate pomoć pri odabiru?Pošaljite podatke o opterećenju, hodu/duljini, brzini, točnosti i načinu ugradnje.

Zatraži ponudu
