Opis
MGN

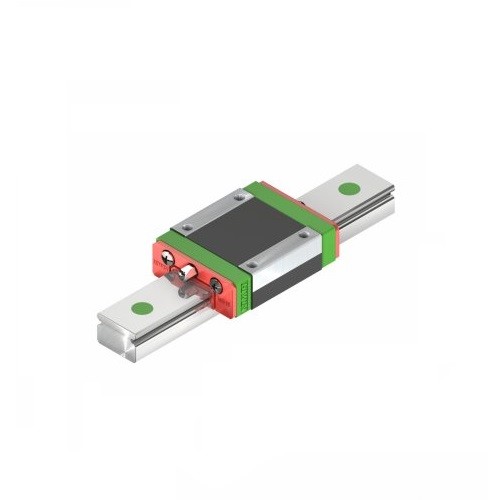

Uski minijaturni blok serije MGN apsorbira opterećenja u svim smjerovima i posebno je čvrst i precizan. \n \nS obzirom na svoj kompaktan i lagan dizajn, posebno je prikladan za upotrebu u manjim aplikacijama. \n \nPrimjenjuje se u industriji poluvodiča, PCB-a, u medicini, robotici, mjernim uređajima, automatizaciji ureda i drugim sektorima koji zahtijevaju minijaturne vodilice.
Profilne linearne vodilice
Opis, primjene i prednosti
Uski minijaturni blok serije MGN apsorbira opterećenja u svim smjerovima i posebno je čvrst i precizan. \n \nS obzirom na svoj kompaktan i lagan dizajn, posebno je prikladan za upotrebu u manjim aplikacijama. \n \nPrimjenjuje se u industriji poluvodiča, PCB-a, u medicini, robotici, mjernim uređajima, automatizaciji ureda i drugim sektorima koji zahtijevaju minijaturne vodilice.
Tipične primjene: alatni strojevi, automatizacija, precizne linearne osi i strojogradnja.
Tehničke karakteristike
| Parametar | Vrijednost / opis |
|---|---|
| Serija / model | MGN |
| Evidentirane oznake | MGN minijaturni blok |
| Obitelj proizvoda | Profilne linearne vodilice |
| Ključni odabir | veličina, oblik bloka, prednaprezanje, klasa točnosti i duljina vodilice |
| Montaža | tip pričvršćivanja vodilice i bloka prema konkretnoj izvedbi |
MGN – modeli, dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| MGN02C | 3,2 | 6 | 12,5 | 220 | 400 | 0,001 |
| MGN03C | 4,0 | 8 | 11,3 | 290 | 440 | 0,001 |
| MGN03H | 4,0 | 8 | 15,3 | 390 | 680 | 0,002 |
| MGN05C | 6 | 12 | 16,0 | 540 | 840 | 0,008 |
| MGN05H | 6 | 12 | 19,0 | 670 | 1.080 | 0,01 |
| MGN07C | 8 | 17 | 22,5 | 980 | 1.245 | 0,01 |
| MGN07H | 8 | 17 | 30,8 | 1.372 | 1.960 | 0,02 |
| MGN09C | 10 | 20 | 28,9 | 1.860 | 2.550 | 0,02 |
| MGN09H | 10 | 20 | 39,9 | 2.550 | 4.020 | 0,03 |
| MGN12C | 13 | 27 | 34,7 | 2.840 | 3.920 | 0,03 |
| MGN12H | 13 | 27 | 45,4 | 3.720 | 5.880 | 0,05 |
| MGN15C | 16 | 32 | 42,1 | 4.610 | 5.590 | 0,06 |
| MGN15H | 16 | 32 | 58,8 | 6.370 | 9.110 | 0,09 |
Vrijednosti su prema aktualnom HIWIN katalogu Linear Guideways. Prikazane su osnovne dimenzije bloka i kataloške nosivosti; za konačnu oznaku još se definiraju prednaprezanje, klasa točnosti, brtve i ostale opcije.
Kako definirati šifru / model
- odabire se serija / tip bloka (MGN minijaturni blok)
- zatim nominalna veličina vodilice i oblik bloka
- definiraju se prednaprezanje i klasa točnosti
- dodaje se duljina vodilice te tip pričvršćivanja i završna obrada
- na kraju se biraju brtve, podmazivanje, zaštita i posebne opcije
[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.Dimenzije i kriteriji odabira
- Provjeriti opterećenje, sile i momente u svim relevantnim smjerovima.
- Uskladiti dimenzijsku veličinu, duljinu/hod i montažni prostor.
- Provjeriti brzinu, ubrzanje, duty-cycle, temperaturu i uvjete okoline.
- Za pogonjene sustave provjeriti motor/reduktor, senzore i energetski lanac.
Montaža, podmazivanje i održavanje
- Poštovati proizvođačke tolerancije montažnih površina i poravnanja.
- Podmazivanje i interval održavanja definirati prema radu i vijeku trajanja, brzini i radnoj okolini.
- Za onečišćene, korozivne ili clean-room uvjete odabrati odgovarajuću zaštitu, materijal i brtvljenje.
