Opis
IP66
WQGZ

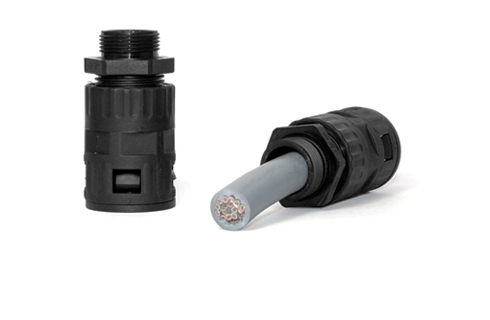

Ravna spojnica s navojem i kabelskom uvodnicom
Spojnica za prijelaz sa zaštitne cijevi na kabel, s integriranom uvodnicom za učvršćenje i rasterećenje kabela.
- Integrirana kabelska uvodnica
- PG ili metrički navoj
- Za prijelaz cijev-kabel
- Za kontrolu izlaza kabela
FunkcijaSpojnica i uvodnica u jednom elementu
Raspon kabelaOdabir prema Ø kabela iz tablice
BrtvljenjeUz odgovarajuću brtvu
Specifikacije
MaterijalPoliamid, bez halogena, fosfora i kadmija
BojaCrna, siva
Radna temperatura-40 °C do +100 °C
Kratkotrajnodo +120 °C
Otpornost / zaštitaSamogasiva izvedba, bez halogena
Stupanj zaštiteIP66
Primjena
Strojevi
Elektroormari
Industrijska automatizacijaZaštita kabelaDimenzijski crtež
NW = nazivni promjer cijevi
Ø kabela = raspon prihvata kabela
L1/L2 = ugradbene duljine
ØI/ØE = promjeri
Ø kabela = raspon prihvata kabela
L1/L2 = ugradbene duljine
ØI/ØE = promjeri
Kataloške izvedbe i dimenzije
WQGZ-P – PG navoj s uvodnicom
| Šifra crna | Šifra siva | Navoj | Cijev NW | L1 mm | L2 mm | ØI mm | ØE mm | Raspon Ø kabela mm | Pakiranje kom | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WQGZ07P07B | WQGZ07P07G | PG 7 | 7 | 8 | 53 | 7 | 17 | 3÷6,5 | 50 | 1 |  |
| WQGZ10P09B | WQGZ10P09G | PG 9 | 10 | 8 | 56 | 8 | 20 | 4÷8 | 50 | 1 | |
| WQGZ12P11B | WQGZ12P11G | PG 11 | 12 | 8 | 58,5 | 10 | 23 | 5÷10 | 50 | 1 | |
| WQGZ12P13B | WQGZ12P13G | PG 13,5 | 12 | 8 | 58,5 | 12 | 26 | 8÷12 | 50 | 1 | |
| WQGZ17P13B | WQGZ17P13G | PG 13,5 | 17 | 10 | 69 | 14 | 29,5 | 8÷14 | 25 | 1 | |
| WQGZ17P16B | WQGZ17P16G | PG 16 | 17 | 10 | 69 | 14 | 29,5 | 8÷14 | 25 | 1 | |
| WQGZ23P21B | WQGZ23P21G | PG 21 | 23 | 11 | 74 | 18 | 37 | 13÷18 | 10 | 1 | |
| WQGZ29P29B | WQGZ29P29G | PG 29 | 29 | 11 | 85 | 25 | 44 | 18÷25 | 10 | 1 | |
| WQGZ36P36B | WQGZ36P36G | PG 36 | 36 | 13 | 98 | 32 | 52 | 22÷32 | 10 | 1 | |
| WQGZ48P48B | WQGZ48P48G | PG 48 | 48 | 15 | 101,5 | 44 | 64 | 37÷44 | 5 | 1 | |
WQGZ-M – metrički navoj s uvodnicom
| Šifra crna | Šifra siva | Navoj | Cijev NW | L1 mm | L2 mm | ØI mm | ØE mm | Raspon Ø kabela mm | Pakiranje kom | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WQGZ07M12B | WQGZ07M12G | M12 x 1,5 | 7 | 8 | 53 | 7 | 17 | 3÷6,5 | 50 | 1 | |
| WQGZ10M16B | WQGZ10M16G | M16 x 1,5 | 10 | 8 | 56 | 8 | 20 | 4÷8 | 50 | 1 | |
| WQGZ12M20B | WQGZ12M20G | M20 x 1,5 | 12 | 8 | 59,5 | 10 | 23 | 5÷10 | 50 | 1 | |
| WQGZ17M20B | WQGZ17M20G | M20 x 1,5 | 17 | 10 | 69 | 14 | 29,5 | 8÷14 | 25 | 1 | |
| WQGZ23M25B | WQGZ23M25G | M25 x 1,5 | 23 | 11 | 74 | 18 | 37 | 13÷18 | 10 | 1 | |
| WQGZ29M32B | WQGZ29M32G | M32 x 1,5 | 29 | 11 | 85 | 25 | 44 | 18÷25 | 10 | 1 | |
| WQGZ36M40B | WQGZ36M40G | M40 x 1,5 | 36 | 13 | 98 | 32 | 52 | 22÷32 | 10 | 1 | |
| WQGZ48M63B | WQGZ48M63G | M63 x 1,5 | 48 | 15 | 101,5 | 44 | 64 | 37÷44 | 5 | 1 | |
