Opis

90°

WQBW

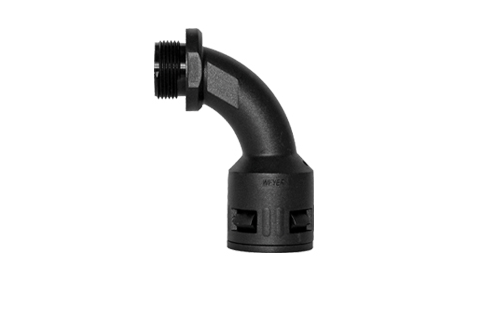

Zakrivljena kutna spojnica 90° s metričkim navojem

Zakrivljena 90° spojnica za mekši prijelaz cijevi i vođenje kabela u instalacijama s ograničenim prostorom.

FunkcijaMekši prijelaz kabela kroz 90°

UgradnjaZa metričke priključke

BrtvljenjeUz odgovarajuću brtvu

MaterijalPoliamid, bez halogena, fosfora i kadmija

BojaCrna, siva

Radna temperatura-40 °C do +100 °C

Kratkotrajnodo +120 °C

Otpornost / zaštitaSamogasiva izvedba, bez halogena

Stupanj zaštiteIP68 uz preporučenu FWH brtvu

Strojevi

Elektroormari

Industrijska automatizacija

Zaštita kabela

NW = nazivni promjer cijevi

L1/L2/H = ugradbene dimenzije

ØI/ØE = promjeri

SW1/SW2 = širine ključa

Šifra	Navoj	Cijev NW	L1 mm	L2 mm	H mm	ØI mm	ØE mm	SW1 / SW2 mm	Pakiranje kom	Količina
WQBW07P07B	PG 7	7	12	60	46	6,5	17	14 / 12	50	1
WQBW10P09B	PG 9	10	12	63	47	9,5	20	17 / 14	50	1
WQBW10P11B	PG 11	10	12	64,5	47	9,5	20	20 / 14	50	1
WQBW12P11B	PG 11	12	12	68	49	10,5	23	20 / 15	50	1
WQBW12P13B	PG 13,5	12	12	69	49	10,5	23	22 / 15	50	1
WQBW17P13B	PG 13,5	17	13	77	55	14	29,5	22 / 18	25	1
WQBW17P16B	PG 16	17	13	77	55	14	29,5	22 / 18	25	1
WQBW23P21B	PG 21	23	13	93	68	22,5	37	36 / 27	20	1
WQBW29P29B	PG 29	29	15	112	78	24	44	42 / 28	10	1
WQBW36P36B	PG 36	36	15	115	81	36,5	52	55 /43	5	1
WQBW48P48B	PG 48	48	16	130	96	48	64	65 / 55	4	1

Šifra	Navoj	Cijev NW	L1 mm	L2 mm	H mm	ØI mm	ØE mm	SW1 / SW2 mm	Pakiranje kom	Količina
WQBW07M12B	M12 x 1,5	7	12	60	46	6,5	17	12 / 14	50	1
WQBW10M16B	M16 x 1,5	10	12	63	47	9,5	20	14 / 17	50	1
WQBW12M16B	M16 x 1,5	12	12	68	49	10,5	23	15 / 20	50	1
WQBW17M20B	M20 x 1,5	17	13	77	55	14	29,5	18 / 22	25	1
WQBW23M25B	M25 x 1,5	23	13	93	68	18	37	22 / 32	20	1
WQBW29M32B	M32 x 1,5	29	15	112	78	24	44	28 / 42	10	1
WQBW36M40B	M40 x 1,5	36	15	115	81	30,5	52	37 / 50	5	1
WQBW48M50B	M50 x 1,5	48	16	130	96	39	64	45 / 55	4	1
