Opis
90°
TWOC

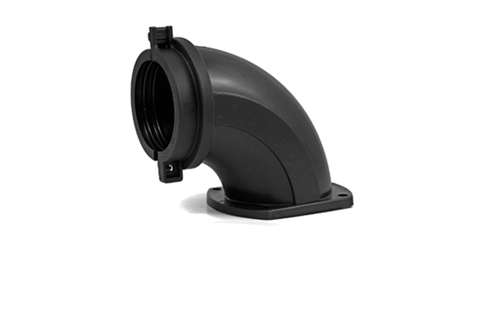

Kutna spojnica s prirubnicom
Prirubnička kutna spojnica za vođenje velikih zaštitnih cijevi pod 90° na kućištu ili konstrukciji.
- Kutna prirubnička izvedba
- Za veće nominalne promjere
- Crna i siva izvedba
- Za površinsku montažu
FunkcijaPrirubničko vođenje cijevi pod 90°
UgradnjaZa pričvršćenje na ravnu površinu
PromjeriIzvedbe za NW56, NW70 i NW95
Specifikacije
MaterijalPoliamid 6 (PA6), bez halogena, fosfora i kadmija
BojaCrna, siva
Radna temperatura-40 °C do +105 °C
Kratkotrajnodo +150 °C
Otpornost / zaštitaSamogasiva izvedba, bez halogena
Stupanj zaštiteIP55
Primjena
Strojevi
Elektroormari
Industrijska automatizacija
Zaštita kabelaDimenzijski crtež
NW = nazivni promjer cijevi
L1/L2/H = ugradbene dimenzije
A/B/C/D = dimenzije prirubnice
ØF = promjer pričvrsnog otvora
L1/L2/H = ugradbene dimenzije
A/B/C/D = dimenzije prirubnice
ØF = promjer pričvrsnog otvora
Kataloške izvedbe i dimenzije
TWOC – kutna spojnica s prirubnicom
| Šifra crna | Šifra siva | Cijev NW | L1 mm | L2 mm | H mm | ØI mm | ØE mm | A mm | B mm | C mm | D mm | ØF mm | Pakiranje kom | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TWOC56B | TWOC56G | 56 | 6 | 139,2 | 117,5 | 56 | 93 | 61 | 67 | 81 | 96 | 7 | 5 | 1 |  |
| TWOC70B | TWOC70G | 70 | 9 | 191,6 | 171,5 | 70 | 121 | 78 | 84 | 98 | 113 | 7 | 1 | 1 | |
| TWOC95B | TWOC95G | 95 | 9 | 225 | 195 | 92 | 151 | 94 | 108 | 125 | 146 | 8 | 1 | 1 | |
