Opis
Prirubnica
TNOC

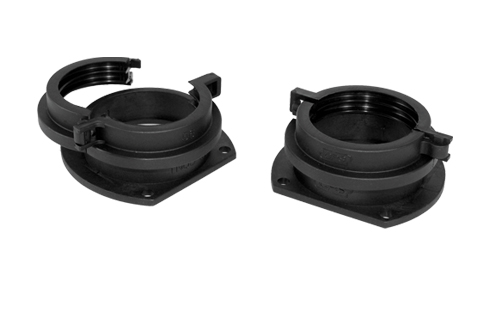

Ravna spojnica s prirubnicom
Ravna prirubnička spojnica za veće nominalne promjere cijevi i montažu na površinu kućišta ili konstrukcije.
- Prirubnička montaža
- Za veće promjere cijevi
- Crna i siva izvedba
- Za robusne industrijske instalacije
FunkcijaRavna prirubnička veza cijevi
UgradnjaPričvršćenje vijcima kroz prirubnicu
PromjeriIzvedbe za NW56, NW70 i NW95
Specifikacije
MaterijalPoliamid 6 (PA6), bez halogena, fosfora i kadmija
BojaCrna, siva
Radna temperatura-40 °C do +105 °C
Kratkotrajnodo +150 °C
Otpornost / zaštitaSamogasiva izvedba, bez halogena
Stupanj zaštiteIP55
Primjena
Strojevi
Elektroormari
Industrijska automatizacija
Zaštita kabelaDimenzijski crtež
NW = nazivni promjer cijevi
L1/L2 = ugradbene duljine
A/B/C/D = dimenzije prirubnice
ØF = promjer pričvrsnog otvora
L1/L2 = ugradbene duljine
A/B/C/D = dimenzije prirubnice
ØF = promjer pričvrsnog otvora
Kataloške izvedbe i dimenzije
TNOC – ravna spojnica s prirubnicom
| Šifra crna | Šifra siva | Cijev NW | L1 mm | L2 mm | ØI mm | ØE mm | A mm | B mm | C mm / D mm | ØF mm | Pakiranje kom | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TNOC56B | TNOC56G | 56 | 4 | 39,2 | 56 | 93 | 61 | 67 | 81 96 | 7 | 5 | 1 |  |
| TNOC70B | TNOC70G | 70 | 9 | 52 | 70 | 121 | 78 | 84 | 98 113 | 7 | 1 | 1 | |
| TNOC95B | TNOC95G | 95 | 9 | 64,7 | 92 | 151 | 94 | 108 | 125 146 | 8 | 1 | 1 | |
