Opis
Rasvjeta i pribor ormara / STEGO / LED 025 Multi Wide Voltage
STEGO · LED rasvjeta · Nova serija

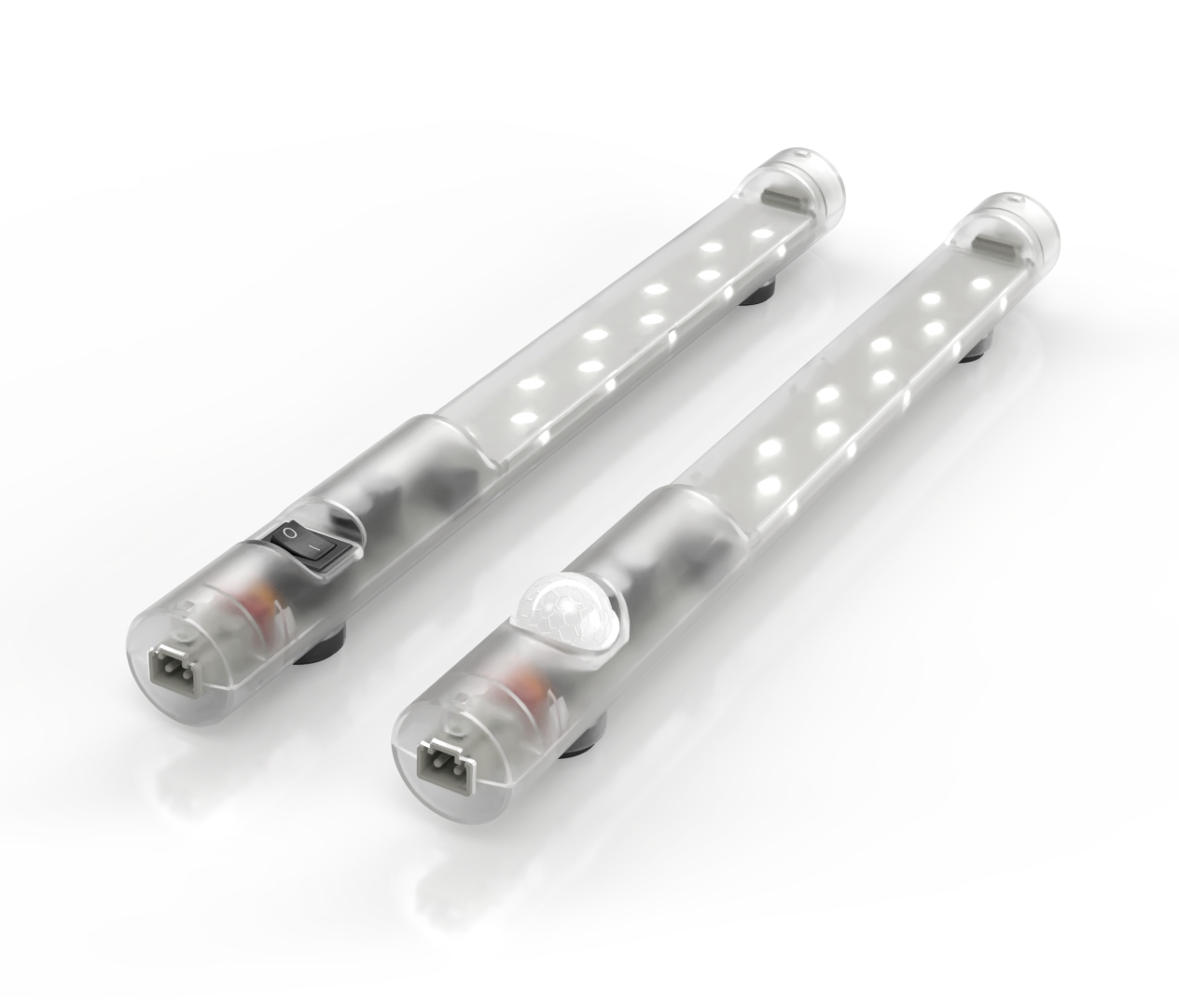

LED 025 Multi Wide Voltage
LED svjetiljka za elektro ormare s Multi Wide Voltage napajanjem za AC i DC sustave. Jedna serija pokriva širok raspon napona, omogućuje serijsko povezivanje do 10 svjetiljki te montažu magnetom, vijkom ili kopčom.
24–240 V AC/DCNapajanje / napon
560 lmSvjetlosni tok< 4,5 WPotrošnja
IP20Zaštita / montažaTehničke karakteristike
| Izvor svjetla | LED |
|---|---|
| Radni napon | 24–240 V AC/DC |
| Frekvencija | 0 / 50 / 60 Hz |
| Potrošnja | < 4,5 W |
| Svjetlosni tok | 560 lm |
| Boja svjetla | 6000–7000 K |
| Vijek trajanja | > 60.000 h |
| Stupanj zaštite | IP20 |
| Klasa zaštite | II |
| Radna temperatura | -40 do +60 °C |
| Montaža | Magnet, vijak ili kopča |
| Duljina | 351 mm |
| Masa | 200 g |
Varijante / artikli
| Šifra artikla | Izvedba i napon | Priključak | Montaža | Dimenzije |
|---|---|---|---|---|
| 02551.0-00 | Detektor pokreta24–240 V AC/DC | 2-polni konektor sa zaključavanjem | Magnet / kopča | 47,3 × 40 mm |
| 02551.0-10 | Detektor pokreta24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Magnet / kopča | 47,3 × 40 mm |
| 02551.0-01 | Detektor pokreta24–240 V AC/DC | 2-polni konektor sa zaključavanjem | Vijak / kopča | 41 × 52 mm |
| 02550.0-00 | On/off prekidač24–240 V AC/DC | 2-polni konektor sa zaključavanjem | Magnet / kopča | 42 × 40 mm |
| 02552.0-11 | Bez prekidača24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Vijak / kopča | 36 × 52 mm |
| 02550.0-11 | On/off prekidač24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Vijak / kopča | 36 × 52 mm |
| 02551.0-11 | Detektor pokreta24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Vijak / kopča | 41 × 52 mm |
| 02552.0-10 | Bez prekidača24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Magnet / kopča | 42 × 40 mm |
| 02550.0-10 | On/off prekidač24–240 V AC/DC | 2-polna Duo tlačna stezaljka | Magnet / kopča | 42 × 40 mm |
| 02550.0-01 | On/off prekidač24–240 V AC/DC | 2-polni konektor sa zaključavanjem | Vijak / kopča | 36 × 52 mm |
Duo tlačna stezaljka: puni vodič do 2,5 mm²; licnasti vodič s tuljkom do 1,5 mm².
Dodatna oprema
Priključni kabeli
| Šifra artikla | Namjena | Napon | Izvedba |
|---|---|---|---|
| 244356 | Ulazna strana | AC | Ženski konektor · 2000 mm · 2 × 1,5 mm² |
| 244357 | Ulazna strana | AC | Ženski konektor · 2000 mm · 2 × AWG 15 |
Produžni kabeli za serijsko povezivanje
| Šifra artikla | Namjena | Napon | Izvedba |
|---|---|---|---|
| 244359 | Daisy chain | DC | Ženski + muški konektor · 1000 mm · 2 × AWG 16 |
| 244358 | Daisy chain | DC | Ženski + muški konektor · 1000 mm · 2 × 1,5 mm² |
Konektori
| Šifra artikla | Tip | Napon | Presjek vodiča |
|---|---|---|---|
| 264059 | Ženski · ulazna strana | DC | 0,5–2,5 mm² (AWG 14–20) |
| 264057 | Ženski · ulazna strana | AC | 0,5–2,5 mm² (AWG 14–20) |
| 264060 | Muški · izlazna strana | DC | 0,5–2,5 mm² (AWG 14–20) |
| 264058 | Muški · izlazna strana | AC | 0,5–2,5 mm² (AWG 14–20) |
Primjena
Za rasvjetu upravljačkih i razvodnih ormara kada se traži jedna LED svjetiljka za širok raspon AC i DC napajanja. Serijsko povezivanje omogućuje povezivanje do 10 svjetiljki.
Trebate pomoć pri odabiru rasvjete?
Pošaljite nam podatke o naponu napajanja, načinu montaže i željenom načinu uključivanja.
