Opis
Montaža i ožičenje / Tipkala, utičnice i distribucija / PLASTIM PB0 tipkala i signalizacija
Tipkala, utičnice i distribucija
PLASTIM PB0 tipkala i signalizacija
Serija: PB0 Ø22 mm
Modularni Ø22 mm upravljački i signalni elementi: tipkala, osvijetljene izvedbe, selektori, signalne lampice, buzzeri i potenciometri.
Ø22 mmmontažni otvor
Više bojaglave / signalizacija
24 / 220 Vsignalne izvedbe
Modularnokontakti i priborTehničke karakteristike
| Montažni otvor | Ø22 mm |
|---|---|
| Program | tipkala, osvijetljena tipkala, selektori, signalne lampice, buzzeri i potenciometri |
| Signalne izvedbe | 24 V i 220 V prema šifri |
| Potenciometri | 1 kΩ / 2,5 kΩ / 5 kΩ / 10 kΩ; single-turn |
| Pakiranje | 10 kom. za kataloški navedene PB0 izvedbe |
| Odabir | puna šifra definira funkciju, boju glave i kontakt |
Kataloški podaci proizvođača; gdje je dostupno, dodatno provjereno prema aktualnoj tehničkoj stranici proizvođača.
Opcije i varijante
Šifre, boje, kontakt i pakiranje prema PLASTIM katalogu 2026, str. 63–65. Prikazane su samo stvarne slike koje već postoje u INDOP Media Libraryju; gdje nema potvrđene slike ostavljeno je bez slike.
| Slika | Grupa | Šifra | Boja | Izvedba | Kontakt | Pakiranje |
|---|---|---|---|---|---|---|
 |
AA | PB0-AA31 | Zelena | Tipkalo | 1NO | 10 |
|
AA | PB0-AA42 | Crvena | Tipkalo | 1NC | 10 |
|
AA | PB0-AA51 | Žuta | Tipkalo | 1NO | 10 |
|
AA | PB0-AA61 | Plava | Tipkalo | 1NO | 10 |
|
AA | PB0-AA11 | Bijela | Tipkalo | 1NO | 10 |
|
AA | PB0-AA21 | Crna | Tipkalo | 1NO | 10 |
 |

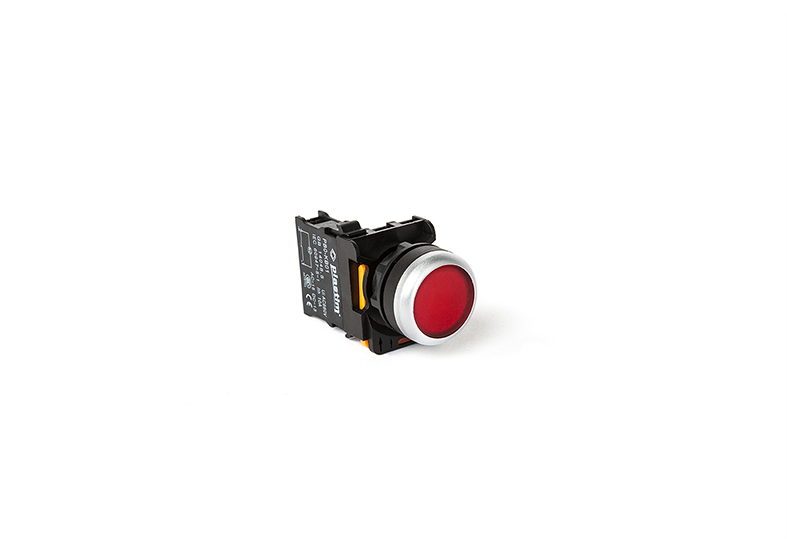

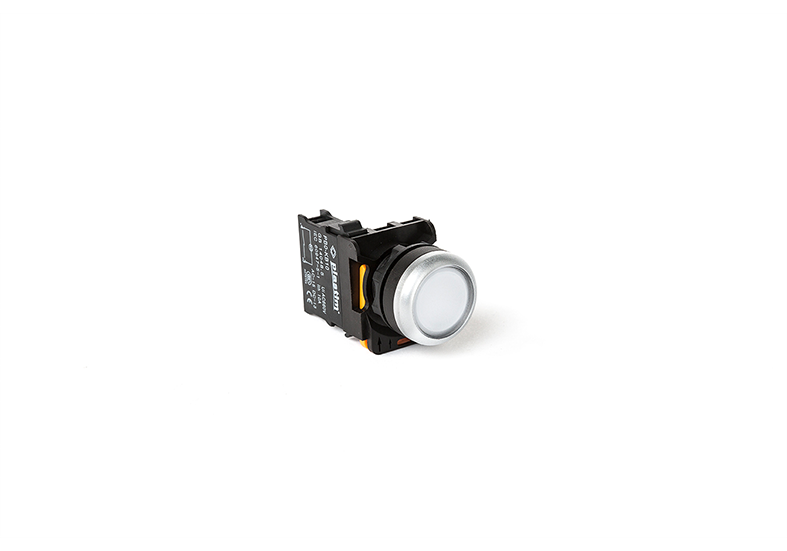

AW | PB0-AW31B5 | Bijela | LED osvijetljeno tipkalo 24 V | 1NO | 10 |
|
AW | PB0-AW33B5 | Zelena | LED osvijetljeno tipkalo 24 V | 1NO | 10 |
 |
AW | PB0-AW34B5 | Crvena | LED osvijetljeno tipkalo 24 V | 1NC | 10 |
|
AW | PB0-AW35B5 | Žuta | LED osvijetljeno tipkalo 24 V | 1NO | 10 |
|
AW | PB0-AW36B5 | Plava | LED osvijetljeno tipkalo 24 V | 1NO | 10 |
|
AW | PB0-AW31M5 | Bijela | LED osvijetljeno tipkalo 220 V | 1NO | 10 |
|
AW | PB0-AW33M5 | Zelena | LED osvijetljeno tipkalo 220 V | 1NO | 10 |
|
AW | PB0-AW34M5 | Crvena | LED osvijetljeno tipkalo 220 V | 1NC | 10 |
|
AW | PB0-AW35M5 | Žuta | LED osvijetljeno tipkalo 220 V | 1NO | 10 |
|
AW | PB0-AW36M5 | Plava | LED osvijetljeno tipkalo 220 V | 1NO | 10 |
 |

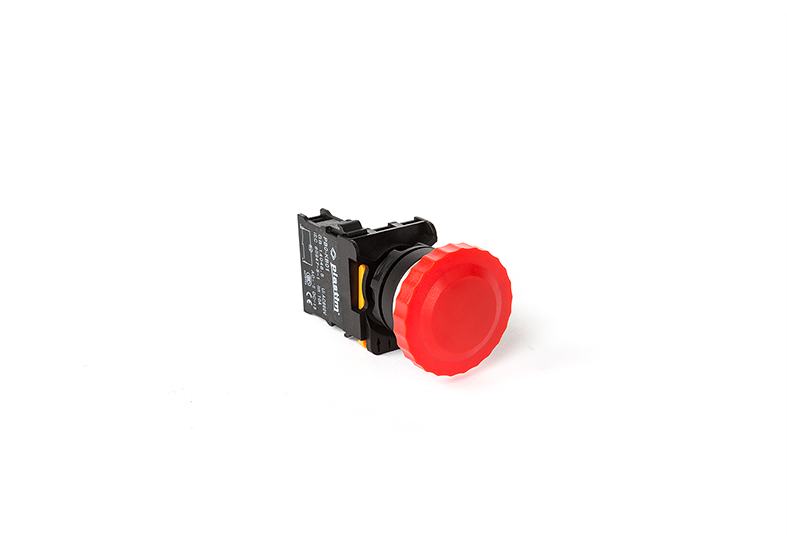

AC / AS | PB0-AC42 | Crvena | Mushroom tipkalo | 1NC | 10 |
|
AC / AS | PB0-AC31 | Zelena | Mushroom tipkalo | 1NO | 10 |
 |

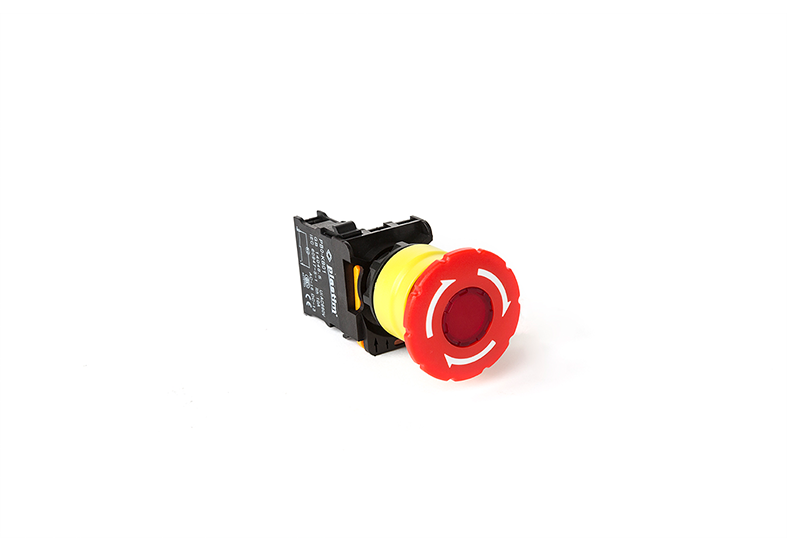

AC / AS | PB0-AS542 | Crvena | Emergency stop | 1NC | 10 |
|
AC / AS | PB0-AS542-24L | Crvena | LED emergency stop 24 V | 1NC | 10 |
|
AC / AS | PB0-AS542-230L | Crvena | LED emergency stop 220 V | 1NC | 10 |
 |
AD / AJ | PB0-AD21 | Crna | Selektor 0-1 | 1NO | 10 |
|
AD / AJ | PB0-AD33 | Crna | Selektor 1-0-2 | 2NO | 10 |
|
AD / AJ | PB0-AD53 | Crna | Selektor 1-0-2, povrat oprugom | 2NO | 10 |
|
AD / AJ | PB0-AD41 | Crna | Selektor 0-1, povrat oprugom | 1NO | 10 |
|
AD / AJ | PB0-AJ21 | Crna | Selektor 0-1, duga ručica | 1NO | 10 |
|
AD / AJ | PB0-AJ33 | Crna | Selektor 1-0-2, duga ručica | 2NO | 10 |
|
AD / AJ | PB0-AJ53 | Crna | Selektor 1-0-2, povrat oprugom, duga ručica | 2NO | 10 |
 |

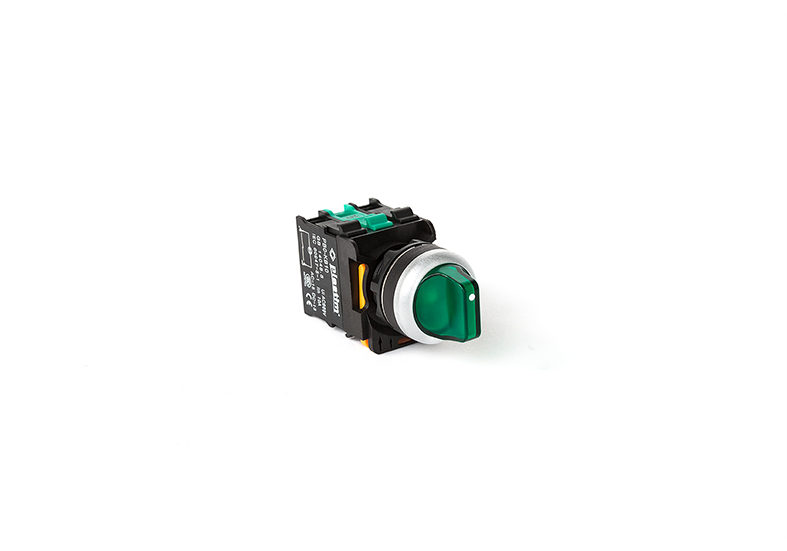

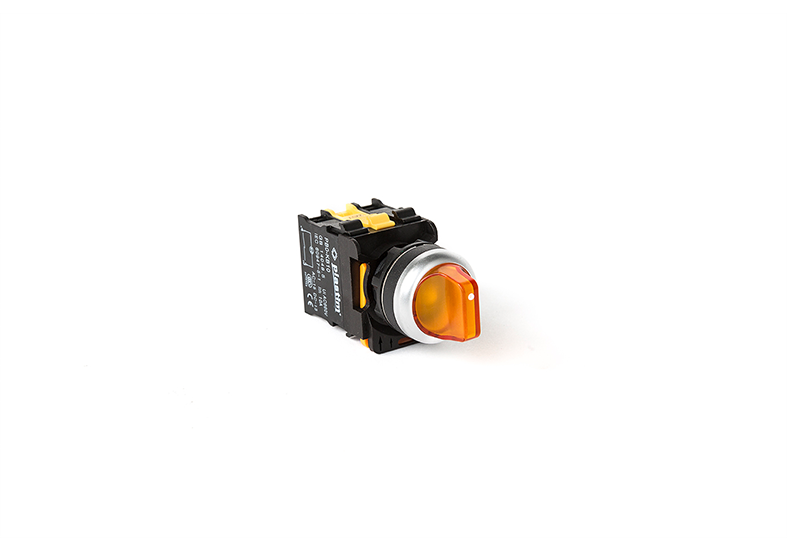

AK | PB0-AK123B5 | Zelena | LED selektor 0-1, 24 V | 1NO | 10 |
 |
AK | PB0-AK124B5 | Crvena | LED selektor 0-1, 24 V | 1NC | 10 |
|
AK | PB0-AK125B5 | Žuta | LED selektor 0-1, 24 V | 1NO | 10 |
 |
AK | PB0-AK123M5 | Zelena | LED selektor 0-1, 220 V | 1NO | 10 |
|
AK | PB0-AK124M5 | Crvena | LED selektor 0-1, 220 V | 1NC | 10 |
|
AK | PB0-AK125M5 | Žuta | LED selektor 0-1, 220 V | 1NO | 10 |
|
AK | PB0-AK133B5 | Zelena | LED selektor 1-0-2, 24 V | 2NO | 10 |
|
AK | PB0-AK134B5 | Crvena | LED selektor 1-0-2, 24 V | 2NC | 10 |
|
AK | PB0-AK135B5 | Žuta | LED selektor 1-0-2, 24 V | 2NO | 10 |
 |
AK | PB0-AK133M5 | Zelena | LED selektor 1-0-2, 220 V | 2NO | 10 |
|
AK | PB0-AK134M5 | Crvena | LED selektor 1-0-2, 220 V | 2NC | 10 |
|
AK | PB0-AK135M5 | Žuta | LED selektor 1-0-2, 220 V | 2NO | 10 |
 |

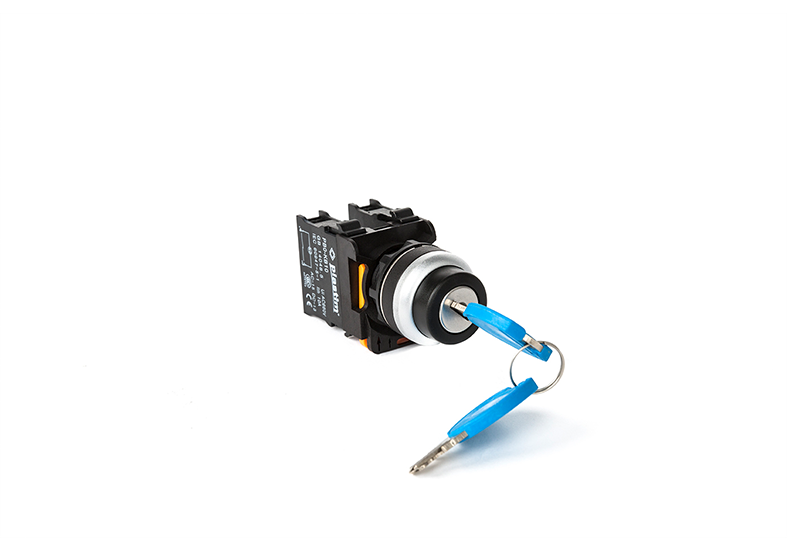

AG | PB0-AG21 | Crna | Selektor s ključem 0-1 | 1NO | 10 |
|
AG | PB0-AG33 | Crna | Selektor s ključem 1-0-2 | 2NO | 10 |
 |

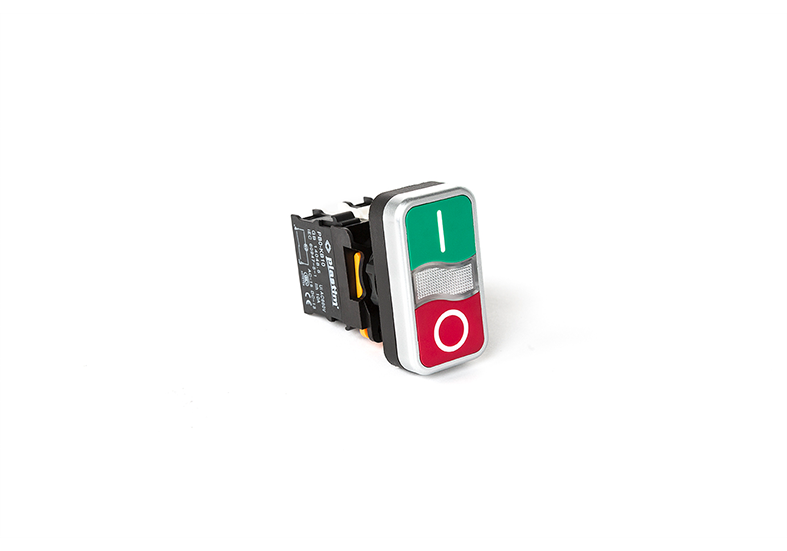

AL / AW73 | PB0-AL73415 | Crvena + Zelena | Dvostruko tipkalo | 1NO+1NC | 10 |
|
AL / AW73 | PB0-AW734B5 | Crvena + Zelena | LED dvostruko tipkalo 24 V | 1NO+1NC | 10 |
|
AL / AW73 | PB0-AW734M5 | Crvena + Zelena | LED dvostruko tipkalo 220 V | 1NO+1NC | 10 |
 |

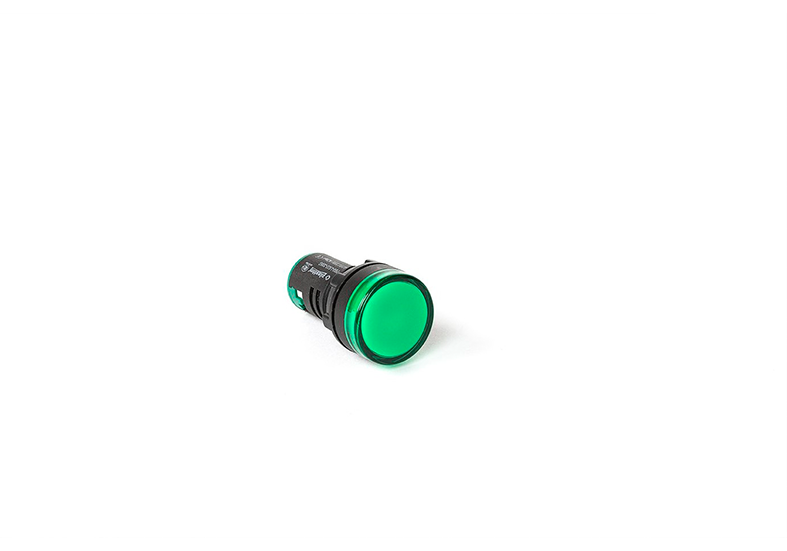

LS22 | PB0-LS22-24R | Crvena | LED signalna lampica Ø22 mm 24 V | — | 10 |
|
LS22 | PB0-LS22-24G | Zelena | LED signalna lampica Ø22 mm 24 V | — | 10 |
|
LS22 | PB0-LS22-24Y | Žuta | LED signalna lampica Ø22 mm 24 V | — | 10 |
|
LS22 | PB0-LS22-24W | Bijela | LED signalna lampica Ø22 mm 24 V | — | 10 |
|
LS22 | PB0-LS22-24B | Plava | LED signalna lampica Ø22 mm 24 V | — | 10 |
 |
LS22 | PB0-LS22-220R | Crvena | LED signalna lampica Ø22 mm 220 V | — | 10 |
|
LS22 | PB0-LS22-220G | Zelena | LED signalna lampica Ø22 mm 220 V | — | 10 |
|
LS22 | PB0-LS22-220Y | Žuta | LED signalna lampica Ø22 mm 220 V | — | 10 |
|
LS22 | PB0-LS22-220W | Bijela | LED signalna lampica Ø22 mm 220 V | — | 10 |
|
LS22 | PB0-LS22-220B | Plava | LED signalna lampica Ø22 mm 220 V | — | 10 |
 |
B22 / LB22 | PB0-B22-24 | Crna | Buzzer 24 VAC/DC | — | 10 |
|
B22 / LB22 | PB0-B22-220 | Crna | Buzzer 220 VAC/DC | — | 10 |
 |

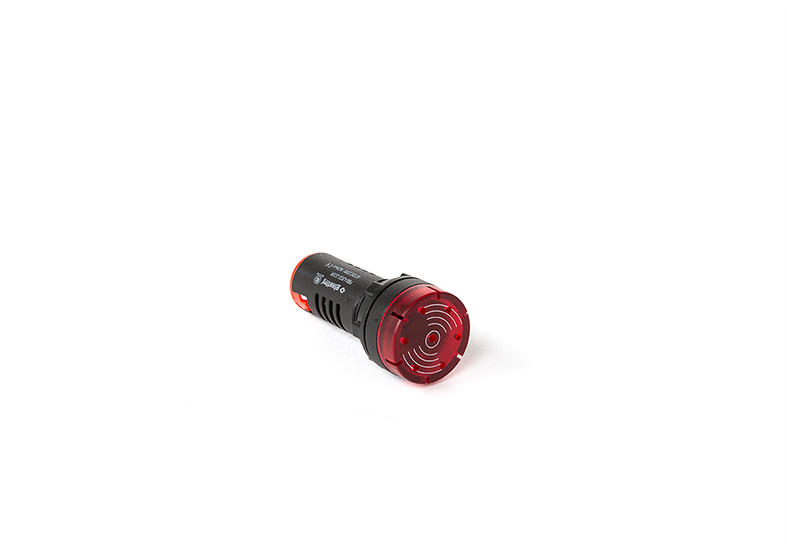

B22 / LB22 | PB0-LB22-24R | Crvena | Flash buzzer Ø22 mm 24 VAC/DC | — | 10 |
|
B22 / LB22 | PB0-LB22-220R | Crvena | Flash buzzer Ø22 mm 220 VAC/DC | — | 10 |
| — | POT | PB0-POT-1K | Crna | Single-turn potenciometar 1 kΩ | — | 10 |
| — | POT | PB0-POT-2.5K | Crna | Single-turn potenciometar 2,5 kΩ | — | 10 |
| — | POT | PB0-POT-5K | Crna | Single-turn potenciometar 5 kΩ | — | 10 |
| — | POT | PB0-POT-10K | Crna | Single-turn potenciometar 10 kΩ | — | 10 |
Dimenzije i ugradnja
Montažni otvor: Ø22 mm. Za točne dimenzije pojedinih glava i sklopova koristiti pripadajući PB0 PDF.
Dodatna oprema
PB0-KB01NC kontakt
PB0-KB10NO kontakt
PB-ES60 / PB-ES90Emergency-stop oznake Ø60 / Ø90 mm
