Klemsan · PAK visokostrujne stezaljke

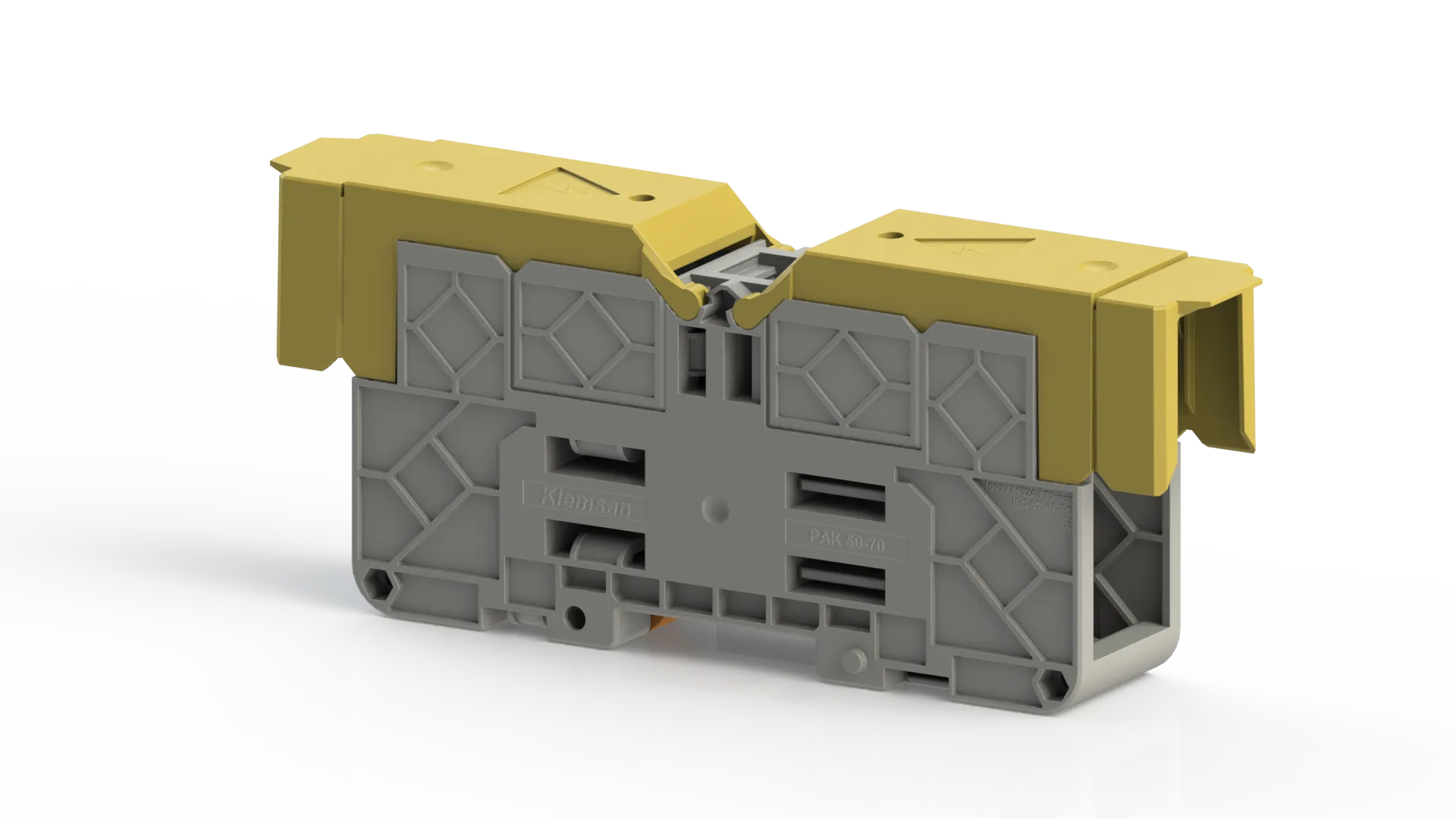

PAK 50-70 KK
Šifra: 313059
Visokostrujna stezaljka s potpuno izoliranom konstrukcijom, namijenjena sigurnom spajanju vodiča preko kabelskih stopica.
2,5–95 mm²Nazivni presjek
192 ANazivna struja prema CE
1000 VNazivni napon prema CE
70 × 31,80 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 192 A |
| Nazivni presjek | 2,5–95 mm² |
| Zaštita | IP20 |
Podaci priključka
| Standard kabelskih stopica | DIN 46234 / DIN 46235 |
|---|---|
| Kabelske stopice DIN 46234 | 2,5–95 mm² |
| Kabelske stopice DIN 46235 | 16–70 mm² |
| AWG DIN 46234 | 14–3/0 AWG |
| AWG DIN 46235 | 6–2/0 AWG |
| Vijak | M8 |
| Moment pritezanja min. | 6 Nm |
| Moment pritezanja max. | 12 Nm |
Dodatna oprema
Zaštitni pokrovi
| Tip | Šifra | Pak. |
|---|---|---|
| COVER PAK 50-70 | 466183 | 10 |
| COVER PAK 50-70 | 466181 | 10 |
| COVER PAK 50-70 T | 466182 | 10 |

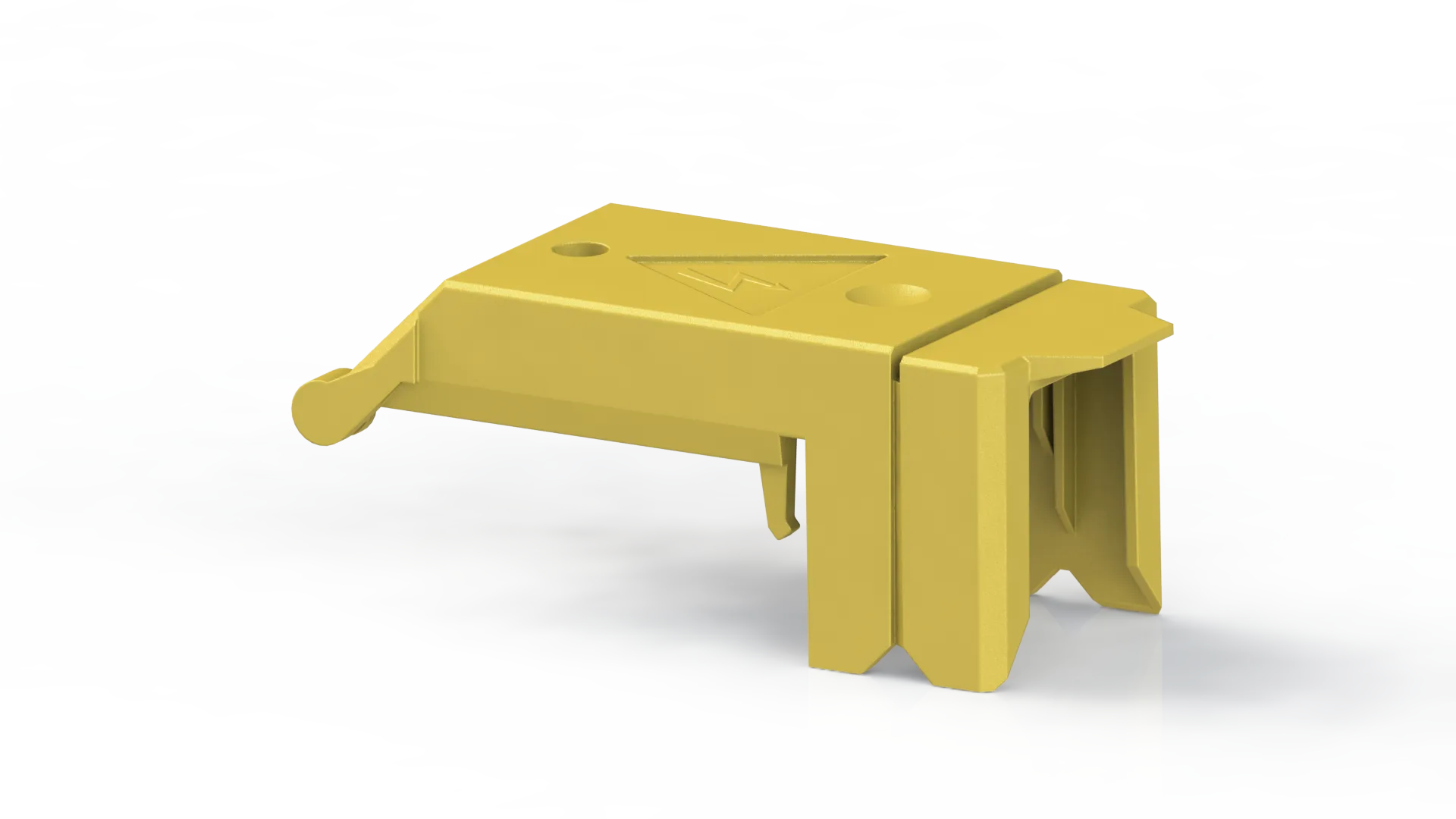

| COVER PAK 95-150 | 466193 | 10 |
| COVER PAK 95-150 | 466191 | 10 |
| COVER PAK 95-150 T | 466192 | 10 |
Kratkospojnici
| Tip | Šifra | Pak. |
|---|---|---|

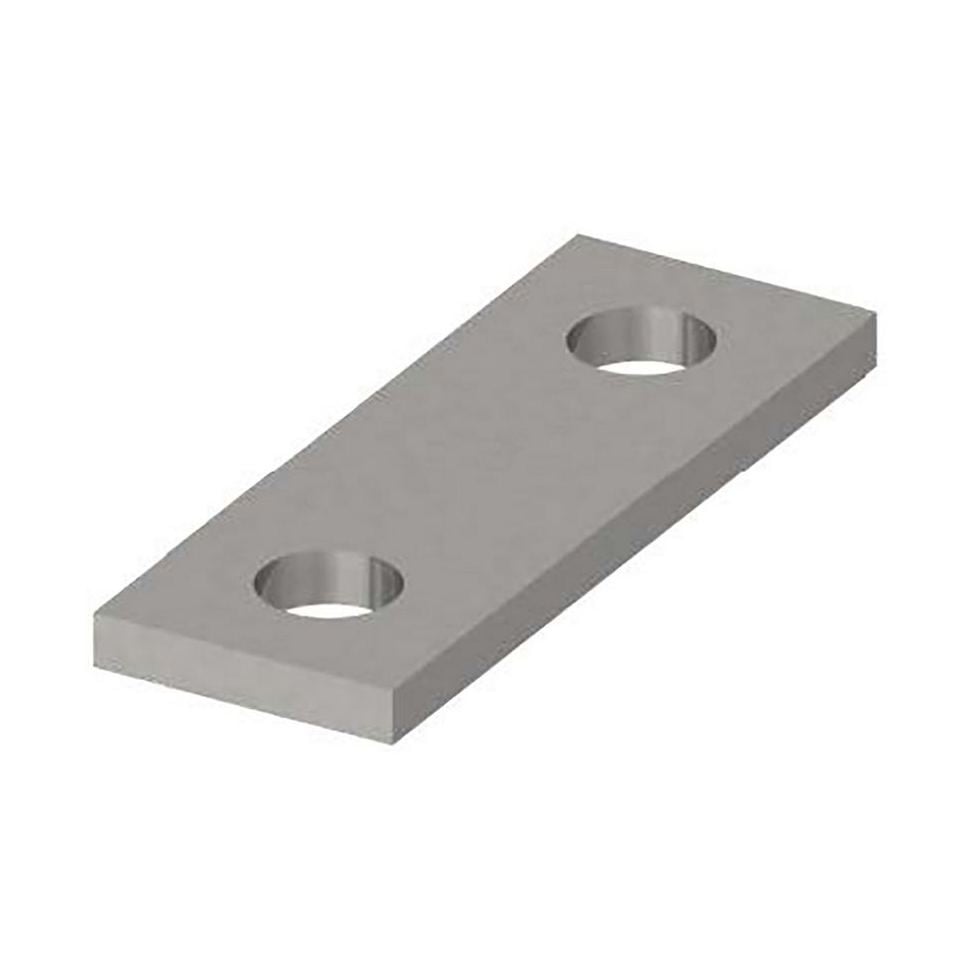

| UK 70/2 | 472012 | 5 |

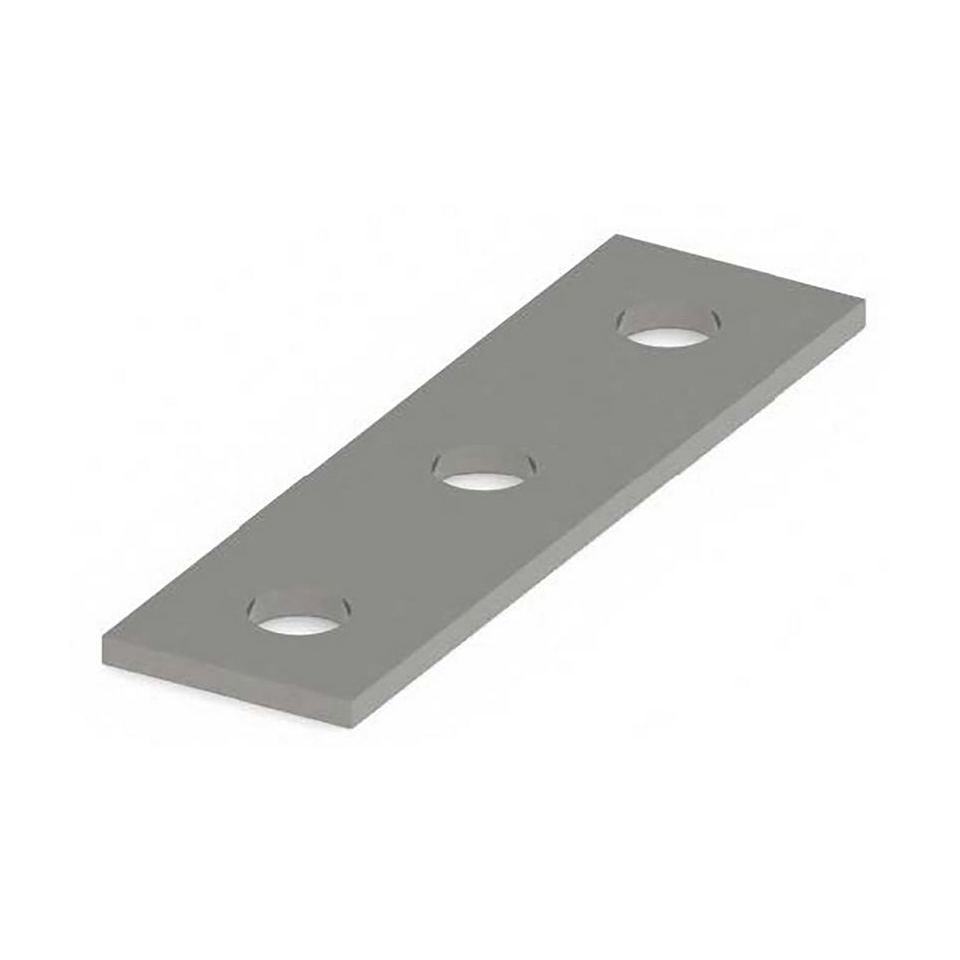

| UK 70/3 | 472013 | 5 |

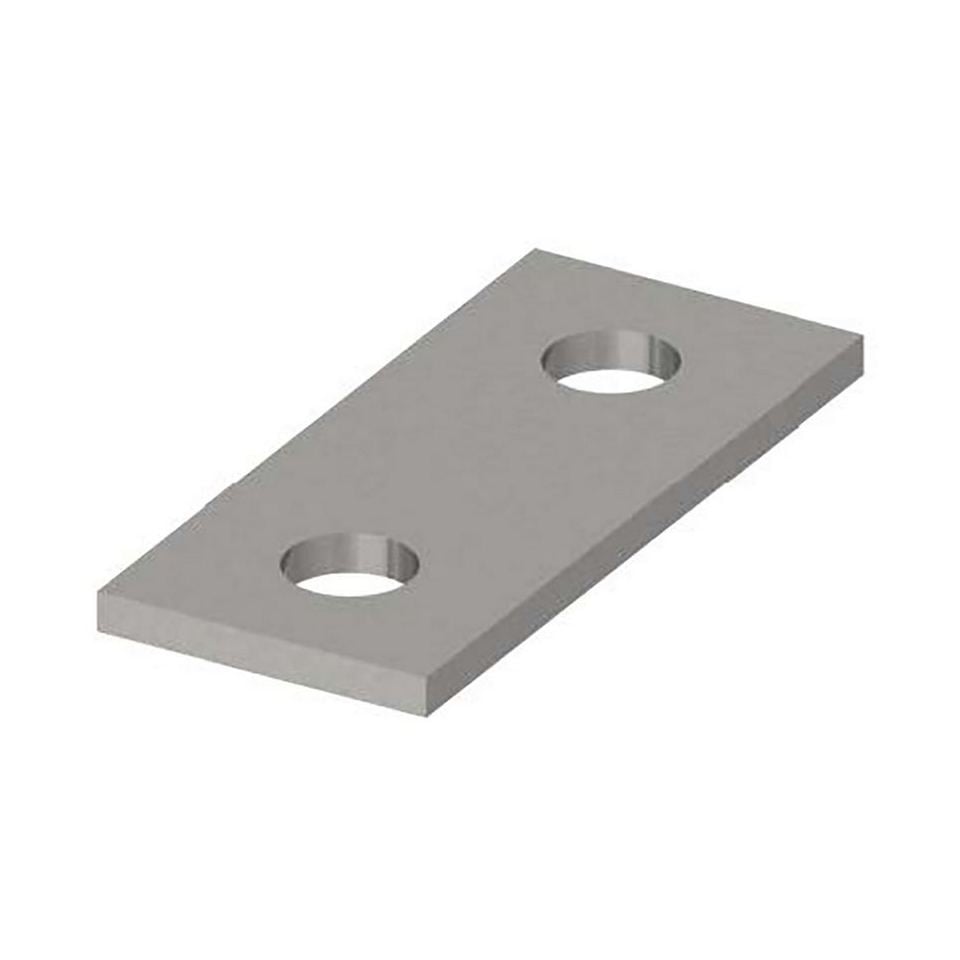

| UK 150/2 | 472022 | 5 |
| UK 150/3 | 472023 | 5 |
Tehnički podaci
| Visina | 70 mm |
|---|---|
| Širina | 31,80 mm |
| Duljina | 170 mm |
| Montaža | MR 35 × 7,5 |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Izolacijska grupa / gauge | 1 / NA |
| Zaštita | IP20 |
| Pakiranje | 10 kom. |
