Opis
Početna / PAK serija / PAK 185-240
Klemsan · PAK visokostrujne stezaljke
PAK 185-240
Šifra: 313129

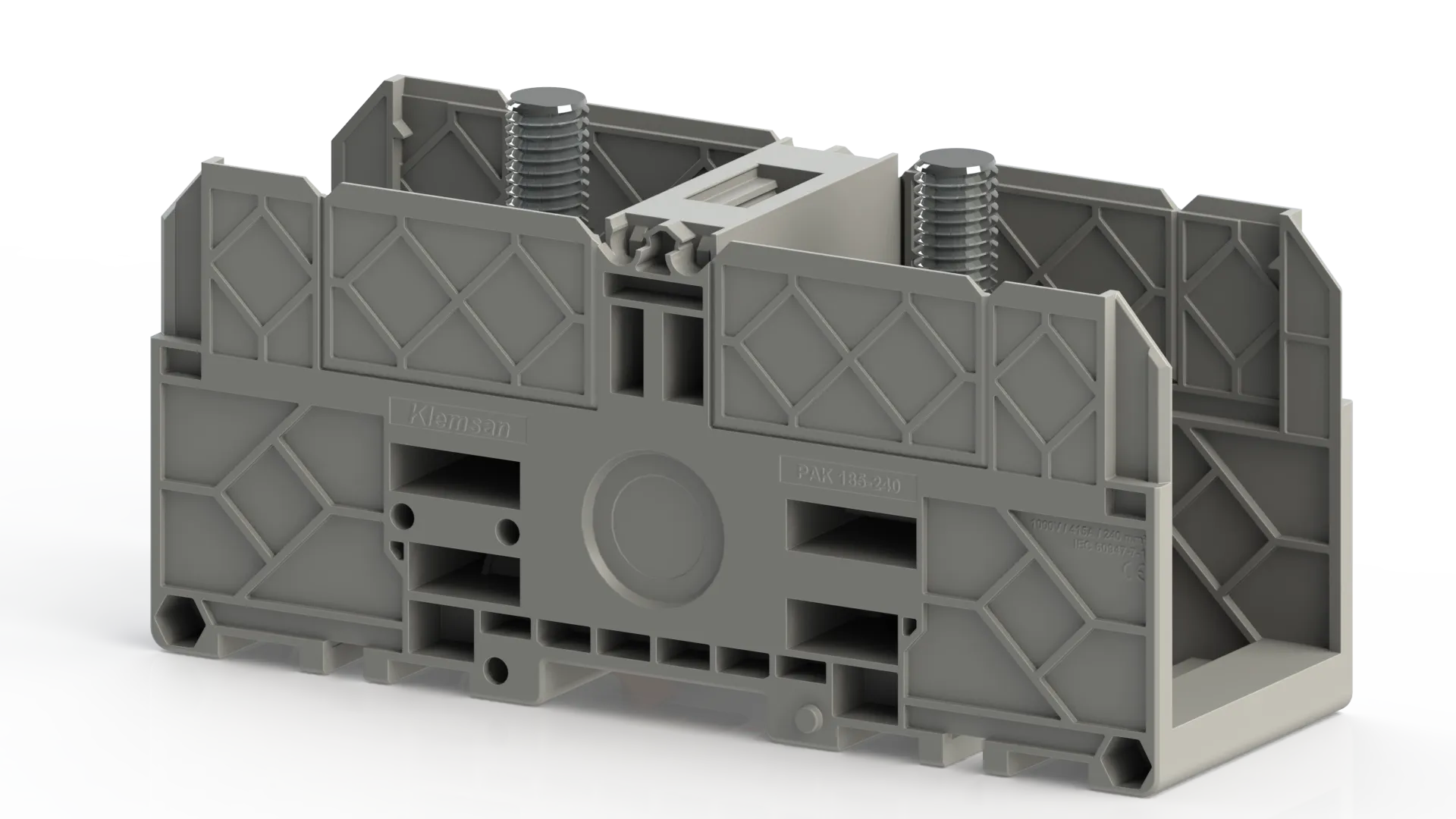

Visokostrujna stezaljka s potpuno izoliranom konstrukcijom, namijenjena sigurnom spajanju vodiča preko kabelskih stopica.
10–240 mm²Nazivni presjek
415 ANazivna struja prema CE
1000 VNazivni napon prema CE
82 × 55 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 415 A |
| Nazivni presjek | 10–240 mm² |
| Zaštita | IP20 |
Podaci priključka
| Standard kabelskih stopica | DIN 46234 / DIN 46235 |
|---|---|
| Kabelske stopice DIN 46234 | 10–240 mm² |
| Kabelske stopice DIN 46235 | 25–240 mm² |
| AWG DIN 46234 | 8 AWG–500 kcmil |
| AWG DIN 46235 | 4 AWG–500 kcmil |
| Vijak | M12 |
| Moment pritezanja min. | 14 Nm |
| Moment pritezanja max. | 30 Nm |
Dodatna oprema
Zaštitni pokrovi
| Tip | Šifra | Pak. |
|---|---|---|
| COVER PAK 185-300 | 466203 | 10 |
| COVER PAK 185-300 | 466201 | 10 |
| COVER PAK 185-300 T | 466202 | 10 |
Kratkospojnici
| Tip | Šifra | Pak. |
|---|---|---|
| UK 150/2 | 472022 | 5 |
| UK 150/3 | 472023 | 5 |
| UK 240/2 | 472032 | 5 |
| UK 240/3 | 472033 | 5 |
Tehnički podaci
| Visina | 82 mm |
|---|---|
| Širina | 55 mm |
| Duljina | 163 mm |
| Montaža | MR 35 × 7,5 |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Izolacijska grupa / gauge | 1 / NA |
| Zaštita | IP20 |
| Pakiranje | 5 kom. |
