SABIN CHAIN · CLEAN ROOM

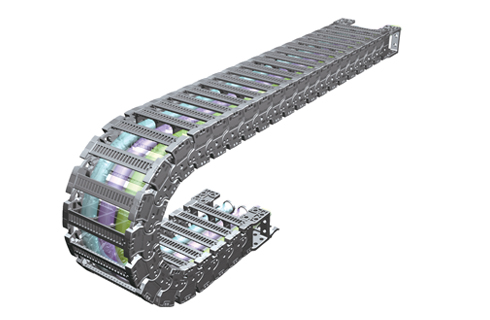

NSB022CR
Energetski lanac za čiste prostore
NSB022CR je energetski lanac za čiste prostore s niskom razinom buke i minimalnim stvaranjem čestica, namijenjen poluvodičkoj, prehrambenoj, medicinskoj i drugim industrijama koje zahtijevaju čisto i brzo gibanje.
ISO klasa 3
30 dB
-40 °C do +130 °C
30 dB
-40 °C do +130 °C
Primjena
Proizvodnja poluvodiča
Sterilni i prehrambeni pogoni
Elektromedicinski uređaji
Brza industrijska automatizacija
Tehnički podaci
Opcije širine25 / 40 / 50 mm
Opcije radijusa35 / 45 / 75 / 100 / 120 mm
Un. visina18 mm
MaterijalPoliamid ojačan staklenim vlaknima
Brzinado 10 m/s · 20 m/s²
Priključni elementNSB-FEB022CR

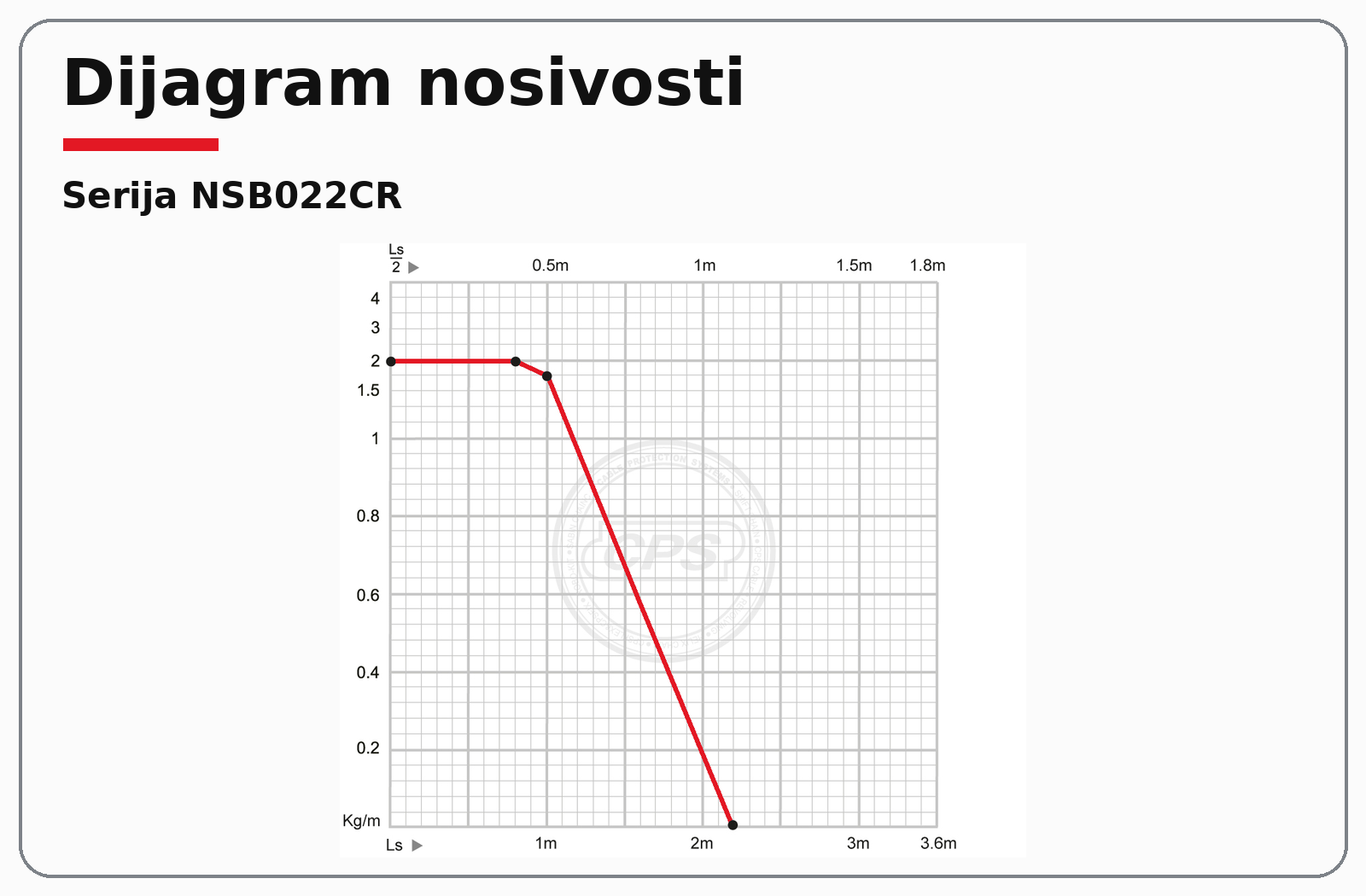

Dijagram nosivosti
Tehnička dokumentacija
Dimenzije i ugradnja
Dodatna oprema

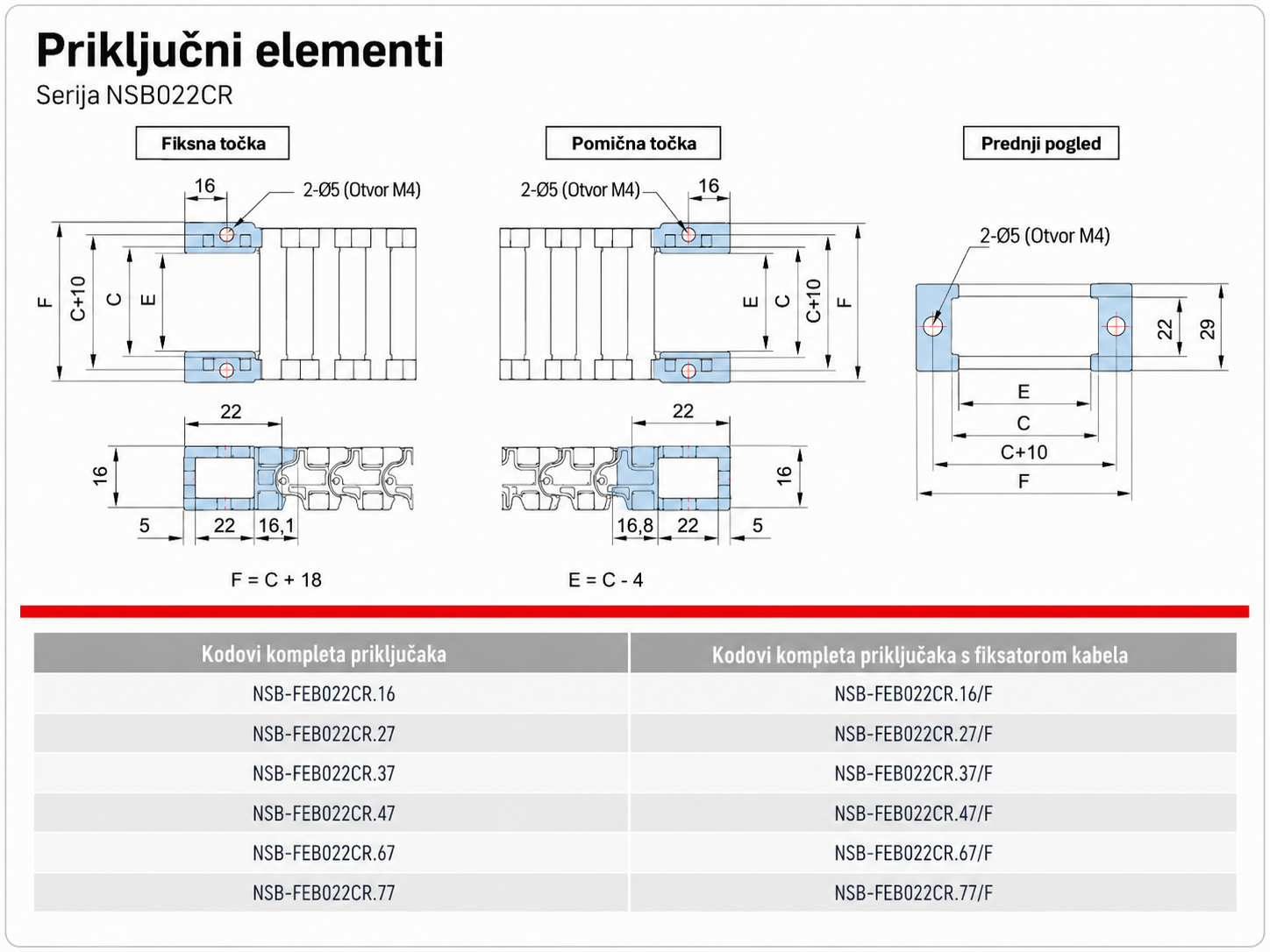

Priključni elementi

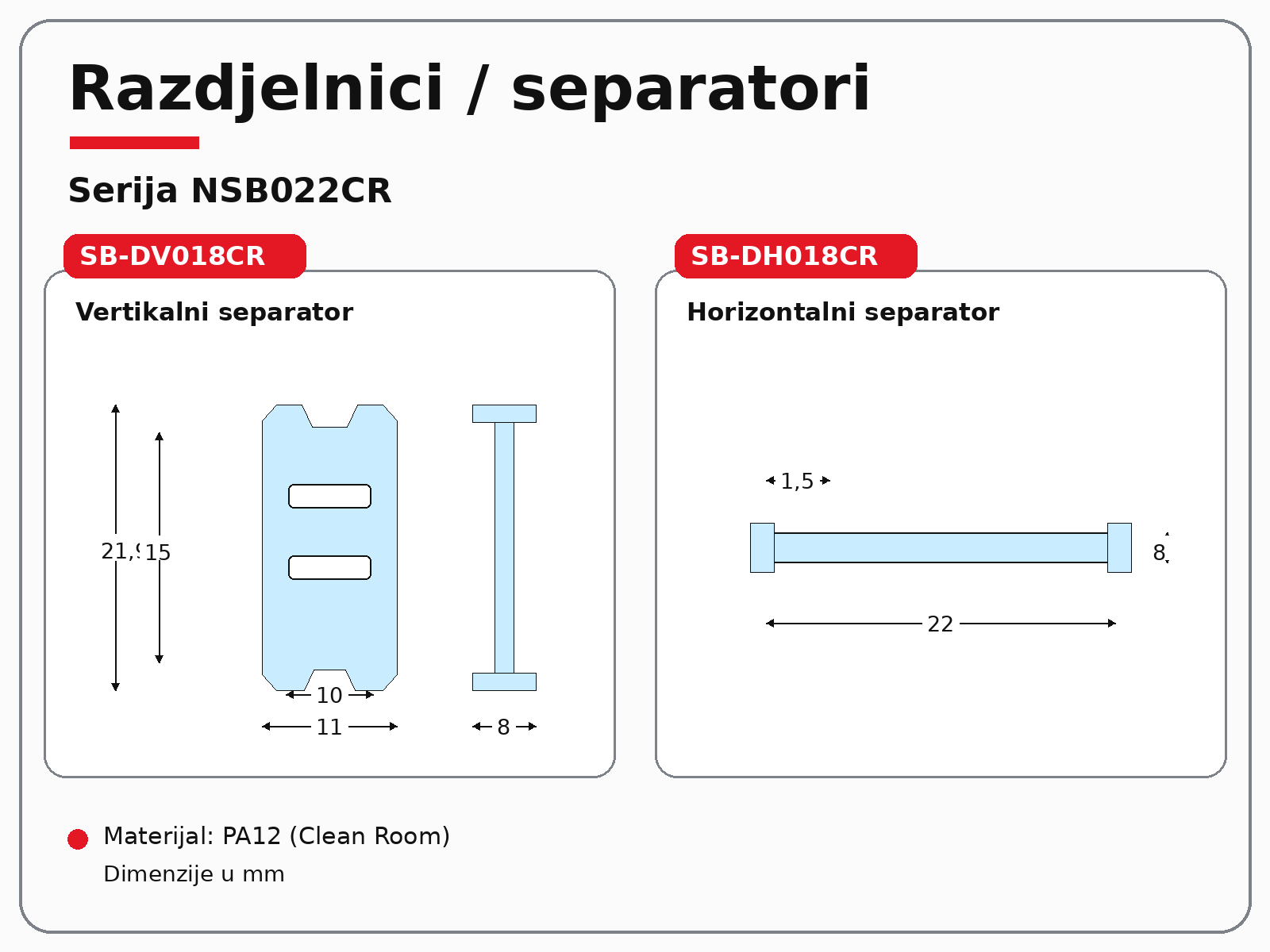

Razdjelnici i separatori
Konfigurator lanca
Odaberite izvedbu NSB022CR
Odaberite unutarnju širinu i radijus, unesite hod, a duljina se zaokružuje na sljedeći korak od 22 mm.
Narudžbena oznaka
Izračunata duljina
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Duljina za narudžbu
sljedeći korak 22 mm
sljedeći korak 22 mm
Formula
L = Ls / 2 + Lp
L = Ls / 2 + Lp

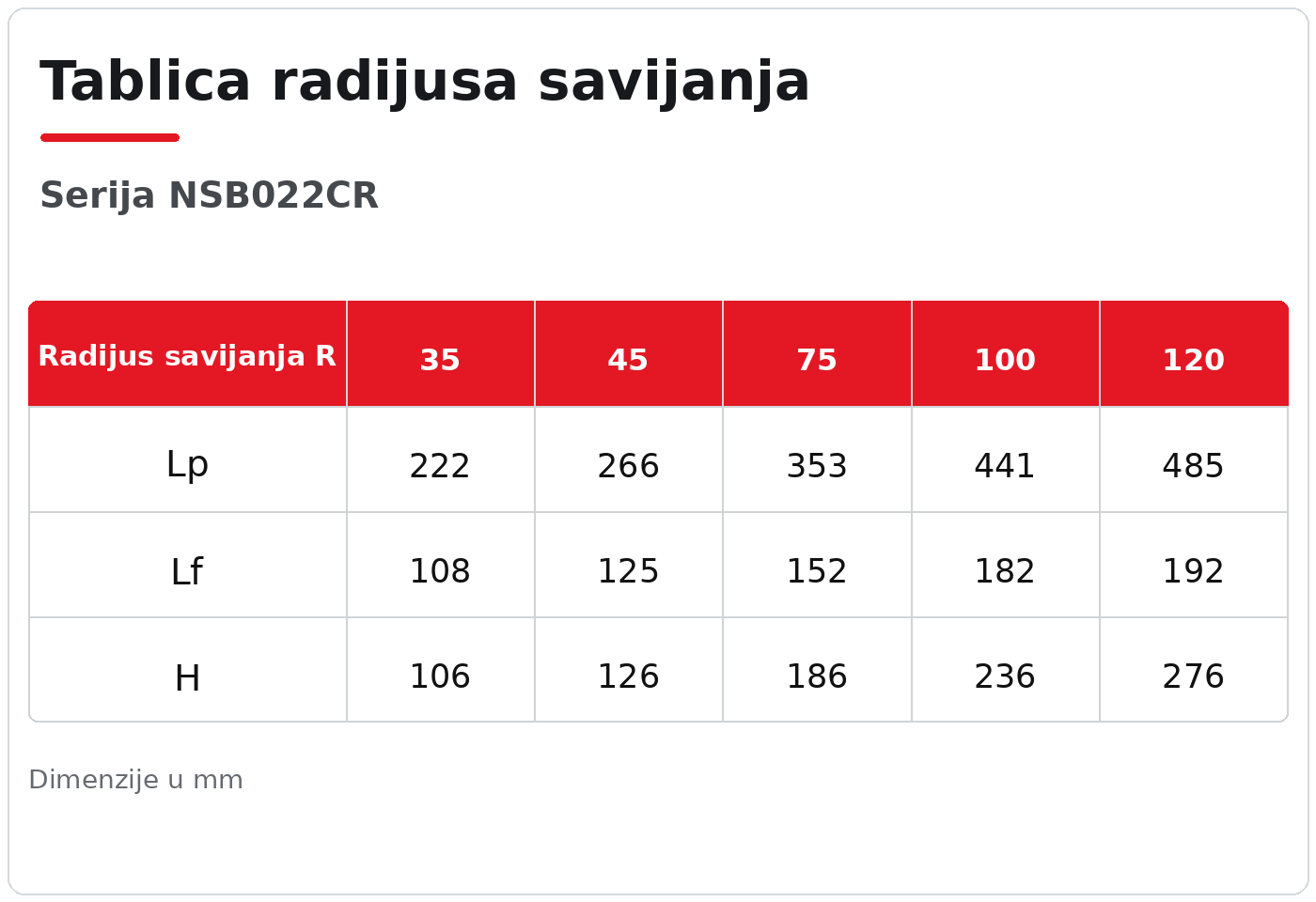

Lp ovisi o odabranom radijusu savijanja.
Trebate pomoć pri odabiru?
Pošaljite hod, radijus, širinu i broj kabela. Pripremit ćemo odgovarajuću konfiguraciju.
