KLEMSAN · ZAŠTITA I VREMENSKO UPRAVLJANJE

Zaštitni i nadzorni releji

KLEMSAN zaštitni i nadzorni releji za jednofazne i trofazne sustave, namijenjeni zaštiti od problema povezanih s naponom, frekvencijom, slijedom i gubitkom faze, asimetrijom, temperaturom i drugim nadziranim veličinama.

PDF katalog Zatraži ponudu

18 mmDIN KUĆIŠTE

TRMSMJERENJE

5 A SPDTRELEJNI IZLAZ

Više funkcijaZAŠTITA I NADZOR

Motorna zaštitaFiksni i podesivi zaštitni releji za trofazne sustave.

Nadzor naponaPraćenje podnapona, prenapona, gubitka faze i neutralnog vodiča.

Nadzor frekvencijeKontrola frekvencije mreže u zadanom rasponu.

PTC / temperaturaNadzor temperature preko PTC ulaza.

Svjetlosni intenzitetNadzor intenziteta svjetla za automatizirane sustave.

Razina tekućineNadzor razine tekućine pomoću sondi.

Tehničke karakteristike

Sustavi	Jednofazni i trofazni, ovisno o modelu
Širina kućišta	18 mm
Mjerenje	TRMS
Signalizacija	Crvene LED indikacije grešaka i narančasta LED indikacija stanja releja
Podešavanje	Odabrani modeli imaju podesive pragove i vremenska kašnjenja preko trimpota
Izlaz	5 A SPDT / 1 C/O
Zaštitne funkcije	Ovisno o modelu: gubitak faze, slijed faza, asimetrija, prenapon, podnapon, frekvencija, PTC, neutralni vodič
Dodatne funkcije	Nadzor razine tekućine i intenziteta svjetla

Varijante / artikli

Fiksni zaštitni releji

MODEL	ART. BROJ	TIP
FP1Y-ASF 230	270271	Motorni zaštitni relej
FP1D-ASF 400	270272	Motorni zaštitni relej
FP1Y-ASF8 230	270273	Motorni zaštitni relej
FP1Y-ASF8.3 230	270274	Motorni zaštitni relej
FP1Y-AF 230	270275	Motorni zaštitni relej
FP1Y-SF 230	270276	Motorni zaštitni relej
FP1Y-SFP 230	270284	Motorni zaštitni relej
FP1D-SFP 400	270285	Motorni zaštitni relej
FP1YA-ASF8 230	270300	Motorni zaštitni relej
FP1YA-ASF8.3 230	270301	Motorni zaštitni relej
FP1D-SF 400	270302	Motorni zaštitni relej

Podesivi zaštitni releji

MODEL	ART. BROJ	TIP	NAZIVNI NAPON / RASPON
P1Y-ASF 230	270277	Motorni zaštitni relej	230 V
P1D-ASF 400	270278	Motorni zaštitni relej	400 V
P1Y-M1WASFN 170-280	270282	Motorni zaštitni relej	170–280 V
P1D-M1WASF 295-480	270283	Motorni zaštitni relej	295–480 V
P1Y-M2WSP 170-280	270286	Motorni zaštitni relej	170–280 V
P1D-M2WSP 295-480	270287	Motorni zaštitni relej	295–480 V
P1Y-M1WASFN 100-200	270288	Motorni zaštitni relej	100–200 V
P1D-M1WASF 175-345	270289	Motorni zaštitni relej	175–345 V
P1Y-M2WSP 100-200	270290	Motorni zaštitni relej	100–200 V
P1D-M2WSP 175-345	270291	Motorni zaštitni relej	175–345 V

Nadzor napona

MODEL	ART. BROJ	TIP	NAZIVNI NAPON / RASPON

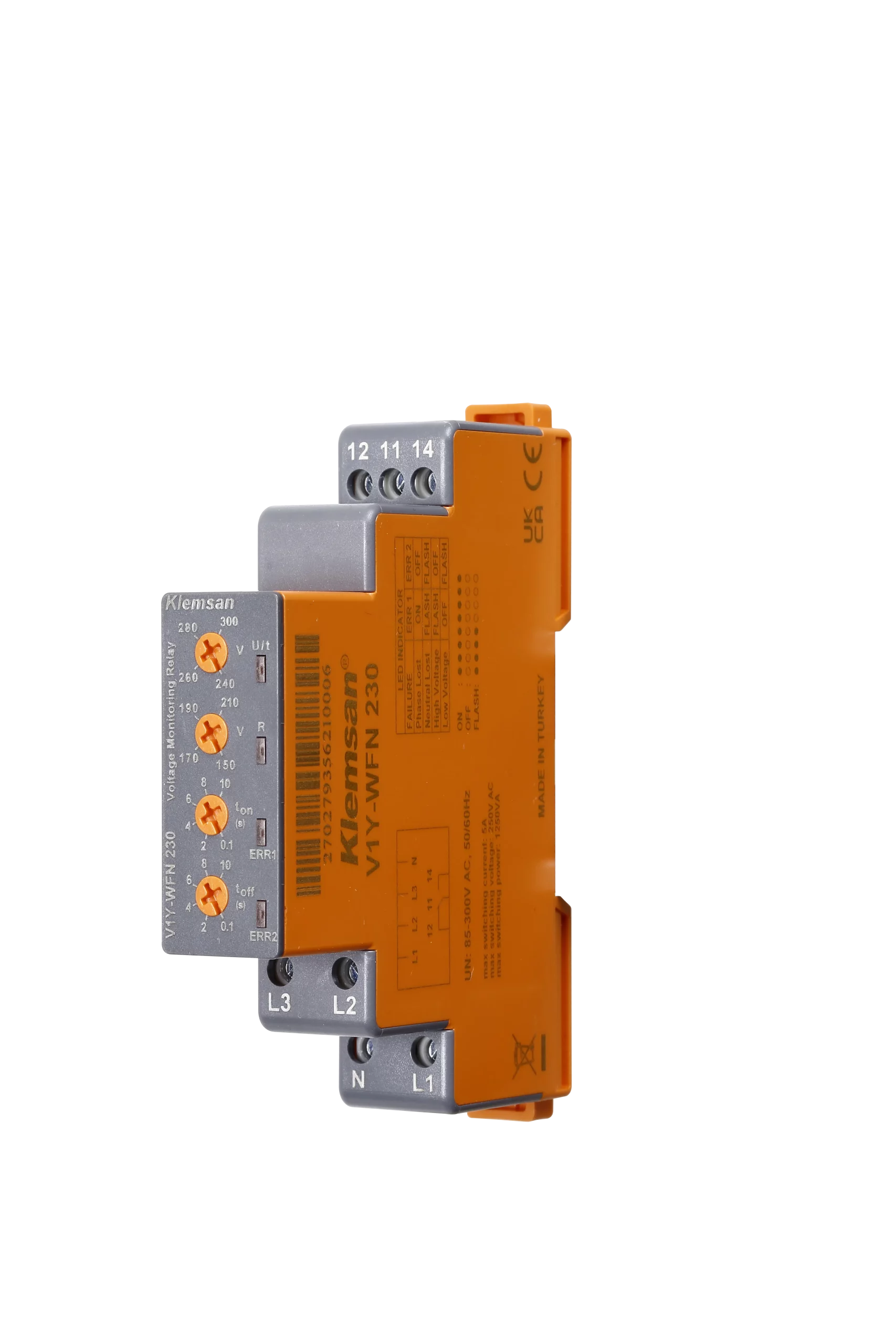

V1Y-WFN 230	270279	Relej za nadzor napona	230 V
V1Y-WS 300	270280	Relej za nadzor napona	230 V
V1D-WS 520	270281	Relej za nadzor napona	400 V
V1Y-WUN 120-480	270292	Relej za nadzor napona	120–277 V
V1Y-WUN.9 120-480	270293	Relej za nadzor napona	230 V
V1U-M2W 230	270295	Relej za nadzor napona	230 V
V1U-M2W 120	270296	Relej za nadzor napona	120 V
V1U-U-.9 230	270305	Relej za nadzor napona	230 V

Posebne nadzorne funkcije

MODEL	ART. BROJ	TIP	NAZIVNI NAPON / RASPON

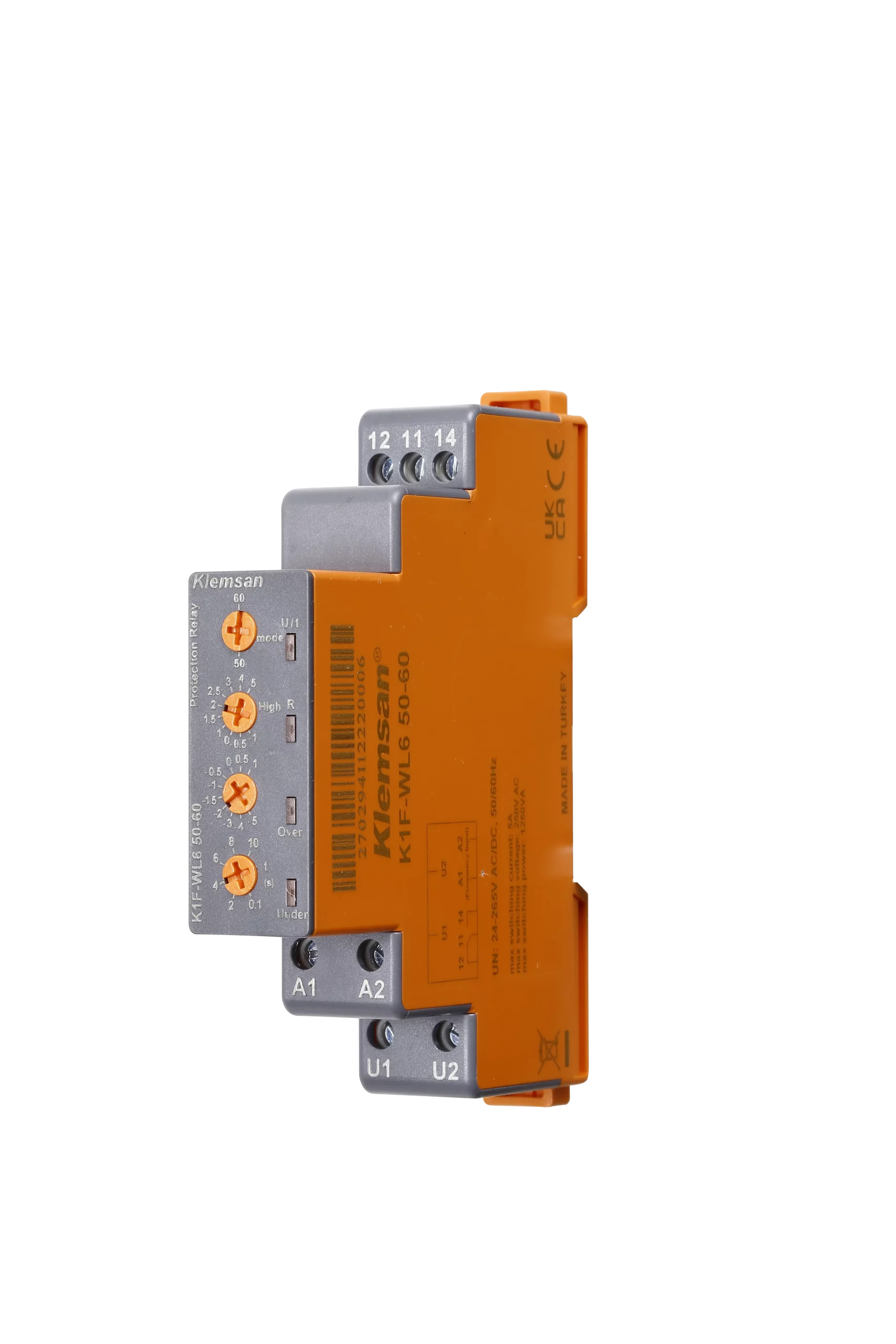

K1F-WL6 50/60	270294	Nadzor frekvencije	45–65 Hz

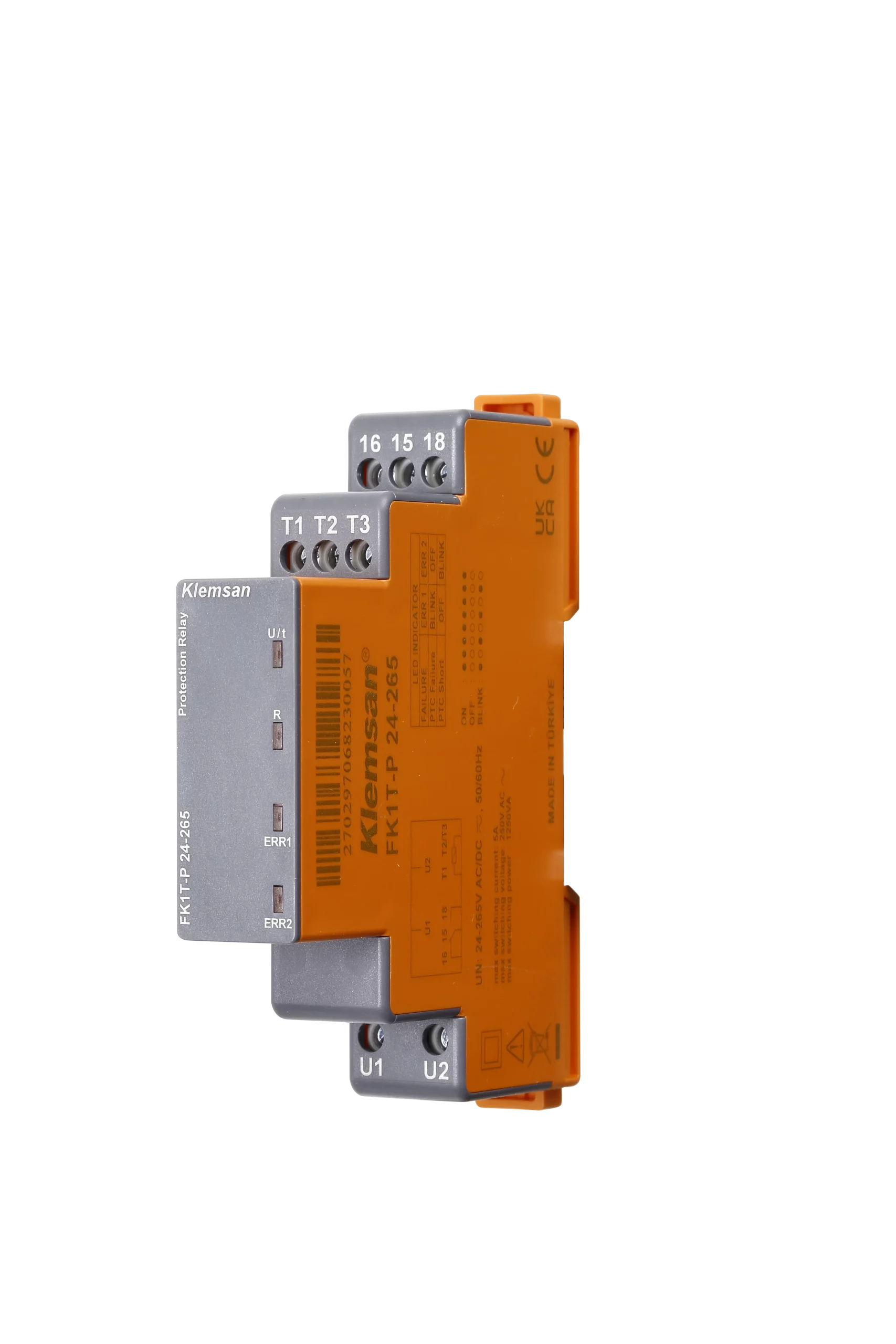

FK1T-P 24-265	270297	Nadzor temperature	PTC
K1TW-D7 20K	270298	Nadzor intenziteta svjetla	1–20 lux

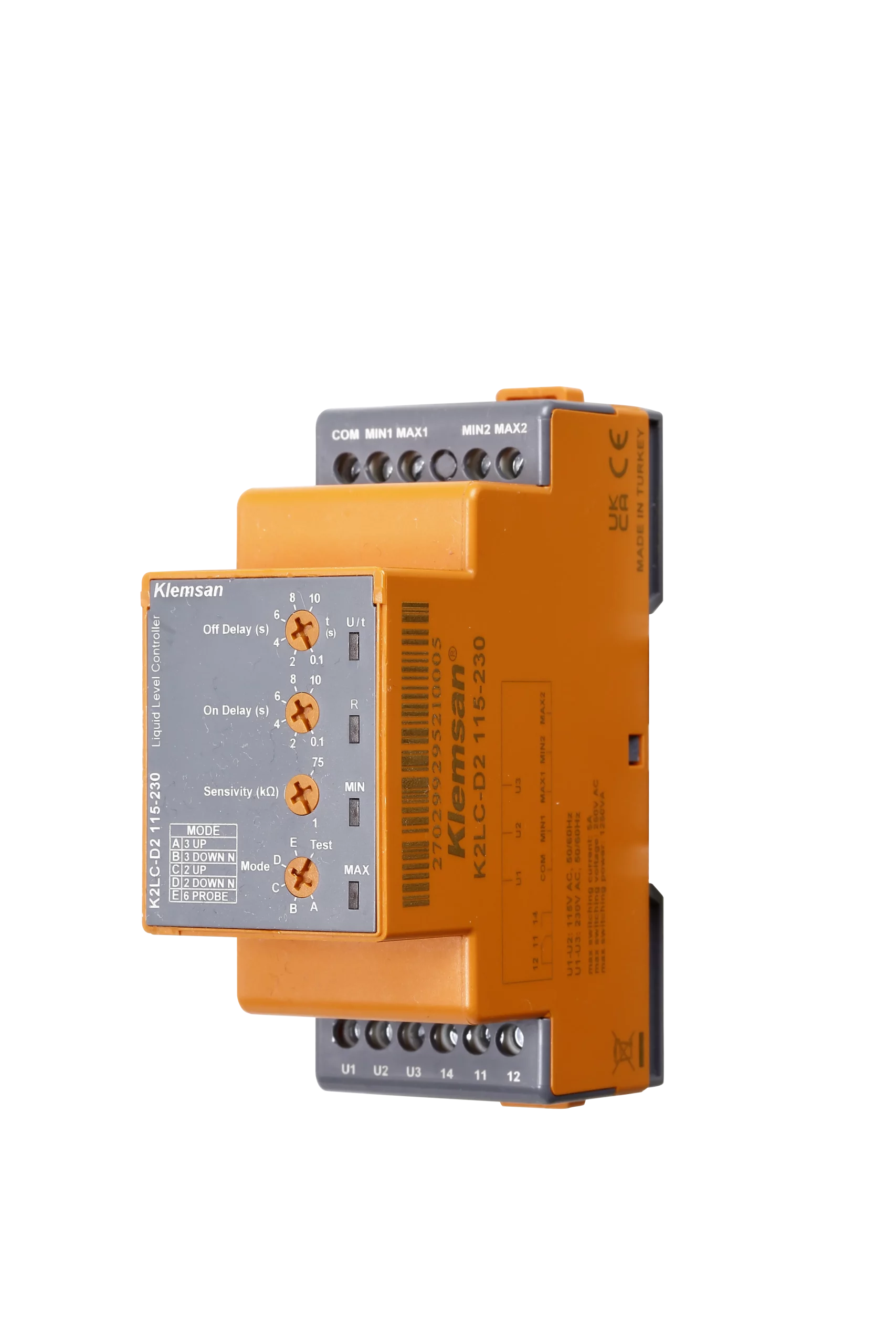

K2LC-D2 115-230	270299	Nadzor razine tekućine	1–75 kΩ

Primjena

Zaštita motora, nadzor napajanja i mrežnih parametara, kontrola frekvencije, temperaturna zaštita PTC senzorima, nadzor razine tekućine i automatizacija ovisna o intenzitetu svjetla.

Trebate pomoć pri odabiru zaštitnog ili nadzornog releja?

Pošaljite nam tip mreže, nazivni napon i funkcije koje želite nadzirati.

Zatraži ponudu
