Automatizacija i upravljanje / KLEMSAN / EASION udaljeni I/O moduli
KLEMSAN · KOMUNIKACIJA, I/O I SENZORI
EASION udaljeni I/O moduli
EASION serija omogućuje udaljeno prikupljanje digitalnih signala i upravljanje izlazima preko industrijske komunikacije. Kompaktna 1S serija pokriva pojedinačne digitalne ulaze i relejne izlaze, dok višekanalne 2M, 3M, 4M i 5M izvedbe nude kombinacije do 24 digitalna ulaza ili izlaza.
17,5 mmEASION 1S
do 24 kanalaEASION 2M–5M
Modbus RTURS485 KOMUNIKACIJA
-20 do +70 °C2M RADNA TEMPERATURA
Tehničke karakteristike
| EASION 1S | Kompaktni udaljeni I/O moduli, širina 17,5 mm |
|---|---|
| 1S napajanje | 85–265 V AC/DC |
| 1S digitalni ulaz | 24–265 V AC/DC, ovisno o izvedbi |
| 1S relejni izlaz | 10 A / 250 V AC, ovisno o izvedbi |
| 1S komunikacija | Modbus RTU, RS485, 1200–115200 bps |
| 1S stupanj zaštite | IP20 |
| EASION 2M–5M | Višekanalni udaljeni I/O moduli, 95 × 160 × 58 mm |
| 2M–5M napajanje | 24–50 V AC ili 12–50 V DC |
| Komunikacija 2M–5M | RS485, RS232, Micro USB i Ethernet funkcije, ovisno o seriji i izvedbi |
| Radna temperatura 2M–5M | -20 °C do +70 °C |
| Relativna vlažnost 2M–5M | maks. 95 %, bez kondenzacije |
Varijante / artikli
EASION 1S – kompaktni moduli
EASION 1S – kompaktni moduliPrikaz kućišta serije; modeli se razlikuju prema kombinaciji ulaza i relejnog izlaza.
| MODEL | ART. BROJ | DIGITALNI ULAZI | RELEJNI IZLAZI | NAPOMENA |
|---|---|---|---|---|
| EASION-1S-1A111 | 260001 | 1 | — | Digitalni ulaz 24–265 V AC/DC; brojač impulsa dostupan |
| EASION-1S-A1111 | 260002 | — | 1 | NO relejni izlaz, do 10 A / 250 V AC |
| EASION-1S-AA111 | 260003 | 1 | 1 | Kombinacija digitalnog ulaza i relejnog izlaza |
EASION 2M – višekanalni moduli

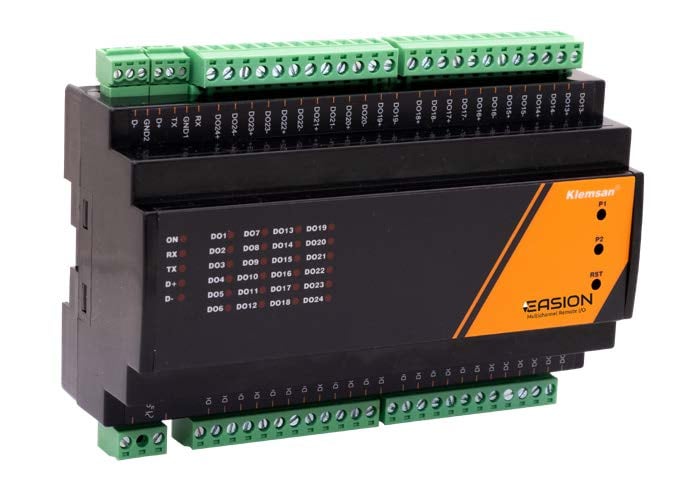

EASION 2M – višekanalni moduliPrikaz kućišta serije; izvedbe se razlikuju prema I/O funkcijama i komunikaciji.
| MODEL | ART. BROJ | ULAZI | IZLAZI | TIP |
|---|---|---|---|---|
| EASION 2M-1Z111-D | 260010 | 24 | — | Suhi kontakt |
| EASION 2M-1Z111 | 260011 | 24 | — | Napajani digitalni ulazi, 12–230 V AC/DC |
| EASION 2M-11Z11 | 260012 | — | 24 | Digitalni sink izlazi, 50 mA / 5–30 V DC |
| EASION 2M-Z1111 | 260013 | — | 24 | Relejni izlazi, 5 A / 250 V AC |
| EASION 2M-LL111-D | 260014 | 12 | 12 | Suhi kontakt + relejni izlazi |
| EASION 2M-1LL11 | 260015 | 12 | 12 | Napajani digitalni ulazi + sink izlazi |
| EASION 2M-1LL11-D | 260016 | 12 | 12 | Suhi kontakt + digitalni sink izlazi |
| EASION 2M-LL111 | 260017 | 12 | 12 | Napajani digitalni ulazi + relejni izlazi |
EASION 3M – višekanalni moduli
EASION 3M – višekanalni moduliPrikaz kućišta serije; izvedbe se razlikuju prema I/O funkcijama i komunikaciji.
| MODEL | ART. BROJ | ULAZI | IZLAZI | TIP |
|---|---|---|---|---|
| EASION 3M-1Z111-D | 260100 | 24 | — | Suhi kontakt |
| EASION 3M-1Z111 | 260101 | 24 | — | Napajani digitalni ulazi |
| EASION 3M-11Z11 | 260102 | — | 24 | Digitalni sink izlazi |
| EASION 3M-Z1111 | 260103 | — | 24 | Relejni izlazi |
| EASION 3M-LL111-D | 260104 | 12 | 12 | Suhi kontakt + relejni izlazi |
| EASION 3M-1LL11 | 260105 | 12 | 12 | Napajani digitalni ulazi + sink izlazi |
| EASION 3M-1LL11-D | 260106 | 12 | 12 | Suhi kontakt + digitalni sink izlazi |
| EASION 3M-LL111 | 260107 | 12 | 12 | Napajani digitalni ulazi + relejni izlazi |
EASION 4M – višekanalni moduli
EASION 4M – višekanalni moduliPrikaz kućišta serije; izvedbe se razlikuju prema I/O funkcijama i komunikaciji.
| MODEL | ART. BROJ | ULAZI | IZLAZI | TIP |
|---|---|---|---|---|
| EASION 4M-1Z111-D | 260200 | 24 | — | Suhi kontakt |
| EASION 4M-1Z111 | 260201 | 24 | — | Napajani digitalni ulazi |
| EASION 4M-11Z11 | 260202 | — | 24 | Digitalni sink izlazi |
| EASION 4M-Z1111 | 260203 | — | 24 | Relejni izlazi |
| EASION 4M-LL111-D | 260204 | 12 | 12 | Suhi kontakt + relejni izlazi |
| EASION 4M-1LL11 | 260205 | 12 | 12 | Napajani digitalni ulazi + sink izlazi |
| EASION 4M-1LL11-D | 260206 | 12 | 12 | Suhi kontakt + digitalni sink izlazi |
| EASION 4M-LL111 | 260207 | 12 | 12 | Napajani digitalni ulazi + relejni izlazi |
EASION 5M – višekanalni moduli
EASION 5M – višekanalni moduliPrikaz kućišta serije; izvedbe se razlikuju prema I/O funkcijama i komunikaciji.
| MODEL | ART. BROJ | ULAZI | IZLAZI | TIP |
|---|---|---|---|---|
| EASION 5M-1Z111-D | 260300 | 24 | — | Suhi kontakt |
| EASION 5M-1Z111 | 260301 | 24 | — | Napajani digitalni ulazi |
| EASION 5M-11Z11 | 260302 | — | 24 | Digitalni sink izlazi |
| EASION 5M-Z1111 | 260303 | — | 24 | Relejni izlazi |
| EASION 5M-LL111-D | 260304 | 12 | 12 | Suhi kontakt + relejni izlazi |
| EASION 5M-1LL11 | 260305 | 12 | 12 | Napajani digitalni ulazi + sink izlazi |
| EASION 5M-1LL11-D | 260306 | 12 | 12 | Suhi kontakt + digitalni sink izlazi |
| EASION 5M-LL111 | 260307 | 12 | 12 | Napajani digitalni ulazi + relejni izlazi |
Komunikacija i funkcije
- udaljeno prikupljanje digitalnih ulaza i upravljanje izlazima
- Modbus RTU komunikacija na serijskim sučeljima
- RS485, RS232 i Micro USB komunikacijske izvedbe, ovisno o seriji
- 3M i novije izvedbe uključuju Modbus TCP funkcije prema modelu
- 5M izvedbe uključuju Ethernet 10/100 Base-TX te MQTT / HTTP REST funkcije prema modelu
- podesiva komunikacijska brzina do 115200 bps
- Modbus adrese 1–247
Primjena
Proširenje broja digitalnih ulaza i izlaza u sustavima automatizacije, udaljeno prikupljanje stanja kontakata i senzora, upravljanje relejnim ili tranzistorskim izlazima te povezivanje I/O signala s PLC, SCADA i drugim Modbus sustavima.
Trebate pomoć pri odabiru EASION modula?
Pošaljite nam broj i vrstu potrebnih ulaza i izlaza te napon signala, a mi ćemo predložiti odgovarajuću 1S ili 2M izvedbu.
