Opis
HIWIN · Valjana kuglična vretena
RSIT

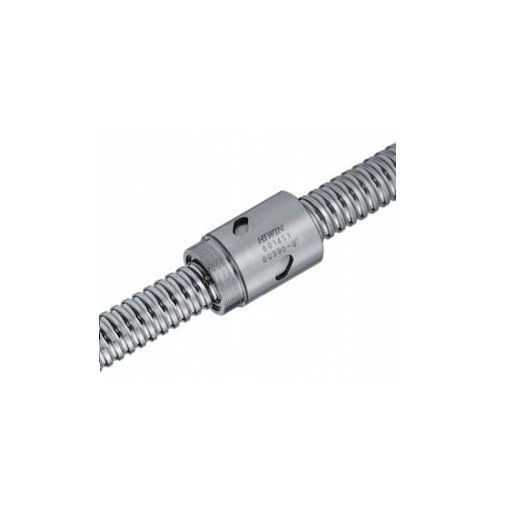

Valjana kuglična vretena s cilindričnom jednostrukom maticom, navojnim učvršćenjem i unutarnjim pojedinačnim povratom
Valjana kuglična vretena s cilindričnom jednostrukom maticom, navojnim učvršćenjem i unutarnjim pojedinačnim povratom
nazivni promjeriklase valjanih vretenakoraci modelastatička nosivost
Primjena
Precizno pozicioniranjePretvorba rotacijskog u kontrolirano linearno gibanje.
Alatni strojeviPogonske osi i precizni linearni pomaci.
AutomatizacijaPogon linearnih osi i pozicijskih mehanizama.
Podizanje i posmakLinearni posmak uz definirano aksijalno opterećenje.
Konstrukcija i izvedbe
Ø8–12 mmnazivni promjeri
T5 / T7 / T10klase valjanih vretena
2,5–4 mmkoraci modela
do 5,7 kNstatička nosivost
FSCDIN / FSIDIN
RSI
RSIT
Ljuštena kuglična vretena
Tehnički podaci
Modeli, dimenzije i nosivosti
| Model | ds [mm] | P [mm] | D [mm] | L [mm] | Cdyn [N] | C0 [N] | Maks. zazor [mm] |
|---|---|---|---|---|---|---|---|
| R08-02.5T2-RSIT | 7,7 | 2,5 | 17,5 | 27,5 | 1.600 | 1.750 | 0,04 |
| R10-02.5T2-RSIT | 9,9 | 2,5 | 19,5 | 25 | 2.100 | 2.630 | 0,04 |
| R10-04T2-RSIT | 9,9 | 4 | 24 | 32 | 2.400 | 2.820 | 0,04 |
| R12-04B1-RSIT | 12,0 | 4 | 25,5 | 34 | 4.200 | 5.700 | 0,04 |
Za konačan odabir serije RSIT potrebno je provjeriti stvarnu konfiguraciju, opterećenja, radni ciklus i uvjete ugradnje.
Trebate pomoć pri odabiru RSIT?
Pošaljite dimenzije, opterećenje, hod/brzinu i uvjete rada – pomoći ćemo definirati odgovarajuću izvedbu serije RSIT.
