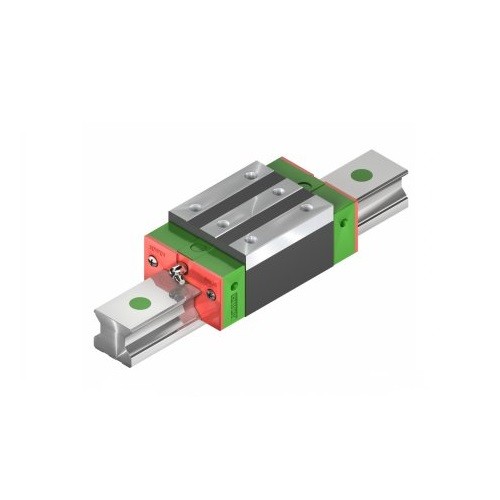

RGH / QRH

RGH / QRH

kn31,00

Kvadratni blok serije RGH dizajniran je pod kutom od 45° te uvelike smanjuje deformaciju od proizvedenog opterećenja i stoga osigurava vrlo dobru čvrstoću i nosivost u sva 4 smjera.

Proizvodi se u dugačkoj RGH-HA ili kratkoj RGH-CA verziji te se montira odozgo.

Primjenjuje se u automatizaciji, transportu, CNC obradnim centrima, strojevima za rezanje, brušenje, brizganje i glodanje.

Kvadratni blok serije QRH sa SynchMotion tehnologijom nudi sva svojstva standardne serije RG.

Kategorije: , , Oznake: ,

Opis

RGH / QRH
HIWIN

RGH / QRH

Kvadratni blok serije RGH dizajniran je pod kutom od 45° te uvelike smanjuje deformaciju pod opterećenjem i stoga osigurava vrlo dobru čvrstoću i nosivost u sva 4 smjera. \n \nProizvodi se u dugačkoj RGH-HA ili kratkoj RGH-CA verziji te se montira odozgo. \n \nPrimjenjuje se u automatizaciji, transportu, CNC obradnim centrima, strojevima za rezanje, brušenje, brizganje i glodanje. \n \nKvadratni blok serije QRH sa SynchMotion tehnologijom nudi sva svojstva standardne serije RG.

PDF katalogZatraži ponudu
Nosivost

prema nosivosti i izvedbi
Preciznost

prema klasi
Krutost

prema točnosti i ugradnji
Vijek

prema radu i vijeku trajanja

Profilne linearne vodilice

Opis, primjene i prednosti

Kvadratni blok serije RGH dizajniran je pod kutom od 45° te uvelike smanjuje deformaciju pod opterećenjem i stoga osigurava vrlo dobru čvrstoću i nosivost u sva 4 smjera. \n \nProizvodi se u dugačkoj RGH-HA ili kratkoj RGH-CA verziji te se montira odozgo. \n \nPrimjenjuje se u automatizaciji, transportu, CNC obradnim centrima, strojevima za rezanje, brušenje, brizganje i glodanje. \n \nKvadratni blok serije QRH sa SynchMotion tehnologijom nudi sva svojstva standardne serije RG.

Tipične primjene: alatni strojevi, automatizacija, precizne linearne osi i strojogradnja.

Tehničke karakteristike
Parametar Vrijednost / opis
Serija / model RGH / QRH
Evidentirane oznake QRH, RGH kvadratni blok
Obitelj proizvoda Profilne linearne vodilice
Ključni odabir veličina, oblik bloka, prednaprezanje, klasa točnosti i duljina vodilice
Montaža tip pričvršćivanja vodilice i bloka prema konkretnoj izvedbi
Veličine i izvedbe
RGHVeličine: 15, 20, 25, 30, 35, 45, 55, 65Izvedbe: CA · HA
QRHVeličine: 25, 30, 35, 45Izvedbe: CA · HA

Nominalna veličina je dio oznake modela, npr. RGH 25 CA. Prednaprezanje, klasa točnosti, brtve i ostale opcije definiraju se nakon odabira veličine i izvedbe.

Veličine, izvedbe i primjeri modela

RGH je valjkasta serija za vrlo velika opterećenja, a QRH njezina SynchMotion izvedba.

RGH – kvadratni valjkasti blok

Veličine: 15, 20, 25, 30, 35, 45, 55, 65Izvedbe: CA · HA
Primjeri modela: RGH15CA, RGH15HA, RGH25CA, RGH35HA, RGH65CA
QRH – SynchMotion kvadratni valjkasti blok

Veličine: 25, 30, 35, 45Izvedbe: CA · HA
Primjeri modela: QRH25CA, QRH25HA, QRH30CA, QRH35HA, QRH45CA

Format oznake na HIWIN vodilicama tipično slijedi logiku: serija + veličina + izvedba (npr. HGH25CA, RGW35HC, MGN12H). Nakon toga slijede klasa točnosti, prednaprezanje, duljina vodilice i ostale opcije.

RGH / QRH – modeli, dimenzije i nosivosti
Model H [mm] W [mm] L [mm] Cdyn [N] C0 [N] Masa [kg]
RGH15CA 28 34 68,0 11.300 24.000 0,2
RGH20CA 34 44 86,0 21.300 46.700 0,4
RGH20HA 34 44 106,0 26.900 63.000 0,53
RGH25CA 40 48 97,9 27.700 57.100 0,61
RGH25HA 40 48 114,4 33.900 73.400 0,75
QRH25CA 40 48 97,9 38.500 54.400 0,6
QRH25HA 40 48 112,9 44.700 65.300 0,74
RGH30CA 45 60 109,8 39.100 82.100 0,9
RGH30HA 45 60 131,8 48.100 105.000 1,2
QRH30CA 45 60 109,8 51.500 73.000 0,89
QRH30HA 45 60 131,8 64.700 95.800 1,1
RGH35CA 55 70 124,0 57.900 105.200 1,6
RGH35HA 55 70 151,5 73.100 142.000 2,1
QRH35CA 55 70 124,0 77.000 94.700 1,6
QRH35HA 55 70 151,5 95.700 126.300 2,0
RGH45CA 70 86 153,2 92.600 178.800 3,2
RGH45HA 70 86 187,0 116.000 230.900 4,1
QRH45CA 70 86 153,2 123.200 156.400 3,2
QRH45HA 70 86 187,0 150.800 208.600 4,1
RGH55CA 80 100 183,7 130.500 252.000 4,9
RGH55HA 80 100 232,0 167.800 348.000 6,7
RGH65CA 90 126 232,0 213.000 411.600 8,9
RGH65HA 90 126 295,0 275.300 572.700 12,1

Vrijednosti su prema aktualnom HIWIN katalogu Linear Guideways. Prikazane su osnovne dimenzije bloka i kataloške nosivosti; za konačnu oznaku još se definiraju prednaprezanje, klasa točnosti, brtve i ostale opcije.

Kako definirati šifru / model
  1. odabire se serija / tip bloka (QRH, RGH kvadratni blok)
  2. zatim nominalna veličina vodilice i oblik bloka
  3. definiraju se prednaprezanje i klasa točnosti
  4. dodaje se duljina vodilice te tip pričvršćivanja i završna obrada
  5. na kraju se biraju brtve, podmazivanje, zaštita i posebne opcije
Primjer šifre / formata:[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.
Redoslijed i dostupnost pojedinih segmenata ovise o konkretnoj seriji. Za narudžbu se konačna oznaka provjerava prema aktualnom order keyu / dimenzijskoj tablici proizvođača.
Dimenzije i kriteriji odabira
  • Provjeriti opterećenje, sile i momente u svim relevantnim smjerovima.
  • Uskladiti dimenzijsku veličinu, duljinu/hod i montažni prostor.
  • Provjeriti brzinu, ubrzanje, duty-cycle, temperaturu i uvjete okoline.
  • Za pogonjene sustave provjeriti motor/reduktor, senzore i energetski lanac.
Montaža, podmazivanje i održavanje
  • Poštovati proizvođačke tolerancije montažnih površina i poravnanja.
  • Podmazivanje i interval održavanja definirati prema radu i vijeku trajanja, brzini i radnoj okolini.
  • Za onečišćene, korozivne ili clean-room uvjete odabrati odgovarajuću zaštitu, materijal i brtvljenje.
Trebate pomoć pri odabiru?Pošaljite podatke o opterećenju, hodu/duljini, brzini, točnosti i načinu ugradnje.
