Opis

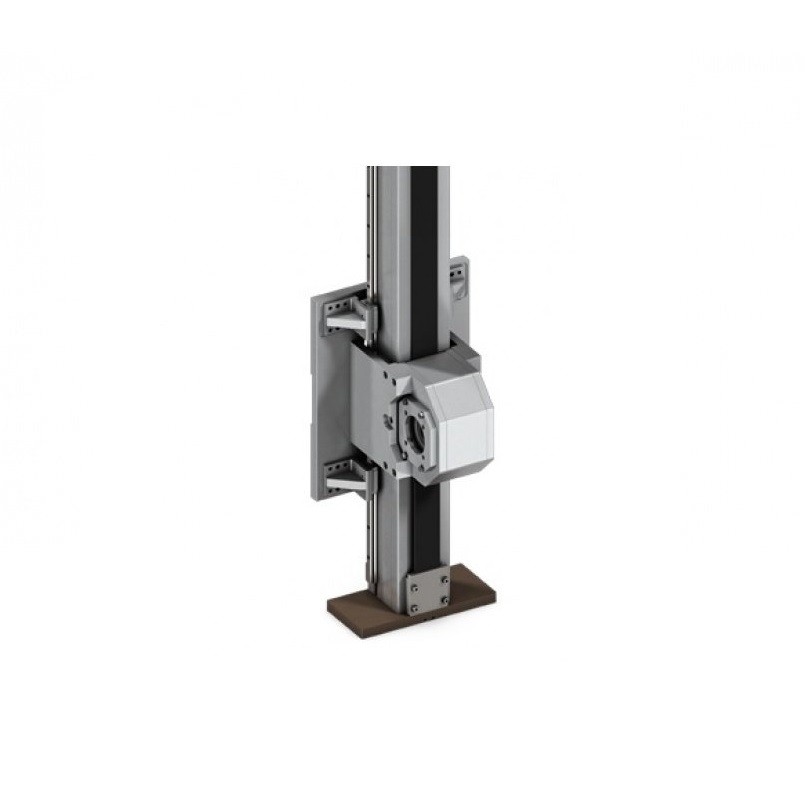

ROLLON · Linearne osi i moduli
MODLINE
Tipične primjene: handling, pick-and-place, transport, automatizacija i višeosni sustavi
Tipične primjene: handling, pick-and-place, transport, automatizacija i višeosni sustavi
Vrijednost / opis
Primjena
AutomatizacijaPogonjene linearne osi za industrijske strojeve.
ManipulacijaHandling, pick-and-place i višeosni sustavi.
PozicioniranjePrecizni pomaci i ponovljivi radni ciklusi.
Transportni sustaviDinamički linearni pomaci i prijenos tereta.
Konstrukcija i izvedbe
ParametarVrijednost / opis
MCR / MCH65 / 80 / 105; brzina 5 m/s; ubrzanje 50 m/s²; hod do 10.100 mm*
TCR / TCS140 / 170 / 200 / 220 / 230 / 280 / 360; brzina 5 m/s; hod do 11.480 mm
ZCR / ZCH60 / 90 / 100 / 170 / 220; brzina 4 m/s; hod do 2.500 mm
ZMCH105; brzina 3 m/s; hod do 2.100 mm
Ponovljivost±0,1 mm
Tehnički podaci
Tehničke karakteristike
| Parametar | Vrijednost / opis |
|---|---|
| MCR / MCH | 65 / 80 / 105; brzina 5 m/s; ubrzanje 50 m/s²; hod do 10.100 mm* |
| TCR / TCS | 140 / 170 / 200 / 220 / 230 / 280 / 360; brzina 5 m/s; hod do 11.480 mm |
| ZCR / ZCH | 60 / 90 / 100 / 170 / 220; brzina 4 m/s; hod do 2.500 mm |
| ZMCH | 105; brzina 3 m/s; hod do 2.100 mm |
| Ponovljivost | ±0,1 mm |
Za konačan odabir serije MODLINE potrebno je provjeriti stvarnu konfiguraciju, opterećenja, radni ciklus i uvjete ugradnje.
Trebate pomoć pri odabiru MODLINE?
Pošaljite dimenzije, opterećenje, hod/brzinu i uvjete rada – pomoći ćemo definirati odgovarajuću izvedbu serije MODLINE.
