Valjkasti križni ležajevi
Opis, primjene i prednosti

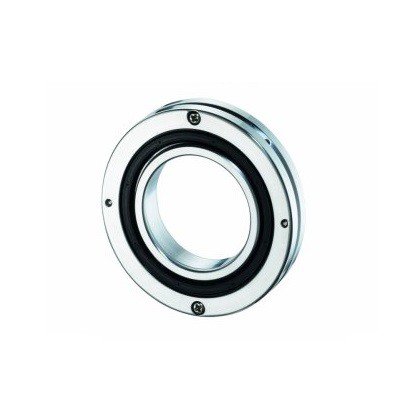

Valjkasti križni ležaj sastoji se od unutarnjeg prstena, dva vanjska poluprstena, koji je pogodan za rotaciju unutarnjeg prstena.
Tipične primjene: precizne rotacijske osi, robotika, rotacijski stolovi i alatni strojevi.
Tehničke karakteristike
| Parametar | Vrijednost / opis |
|---|---|
| Serija / model | CRBA |
| Evidentirane oznake | CRBA HIWIN |
| Obitelj proizvoda | Valjkasti križni ležajevi |
| Ključni odabir | promjer, radijalna/aksijalna nosivost, moment i točnost rotacije |
| Primjena | rotacijski stolovi, robotika, alatni strojevi i precizni sklopovi |
Kako definirati šifru / model
- prvi segment je obitelj križnog valjkastog ležaja (CRBA)
- slijedi dimenzijska veličina / promjer
- provjeravaju se nosivost, momenti, točnost rotacije i prednaprezanje
- konačna šifra ovisi o montažnim rupama, brtvljenju i izvedbi prstena
Primjer šifre / formata:
[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.Redoslijed i dostupnost pojedinih segmenata ovise o konkretnoj seriji. Za narudžbu se konačna oznaka provjerava prema aktualnom order keyu / dimenzijskoj tablici proizvođača.
Dimenzije i kriteriji odabira
- Provjeriti opterećenje, sile i momente u svim relevantnim smjerovima.
- Uskladiti dimenzijsku veličinu, duljinu/hod i montažni prostor.
- Provjeriti brzinu, ubrzanje, duty-cycle, temperaturu i uvjete okoline.
- Za pogonjene sustave provjeriti motor/reduktor, senzore i energetski lanac.
Montaža, podmazivanje i održavanje
- Poštovati proizvođačke tolerancije montažnih površina i poravnanja.
- Podmazivanje i interval održavanja definirati prema opterećenju, brzini i radnoj okolini.
- Za onečišćene, korozivne ili clean-room uvjete odabrati odgovarajuću zaštitu, materijal i brtvljenje.
Trebate pomoć pri odabiru?Pošaljite podatke o opterećenju, hodu/duljini, brzini, točnosti i načinu ugradnje.
