CPS CABLE CHAIN · MINI TYPE
CPS030
Svestrani mini energetski lanac
CPS030 nudi povećan unutarnji prostor, više standardnih širina i četiri radijusa savijanja za industrijske strojeve i automatizaciju.
Kompaktna mini izvedba
UL 94-HB
-30 °C do +130 °C
UL 94-HB
-30 °C do +130 °C
Primjena
Automatski strojevi
Industrijska automatizacija
Kompaktni uređaji
Male jedinice napajanjaTehnički podaci
Opcije širine15 / 25 / 35 / 50 mm
Opcije radijusa38 / 48 / 75 / 100 mm
Un. visina19 mm
MaterijalPoliamid ojačan staklenim vlaknima
Brzinado 6 m/s
Priključni elementS-TEB030.XX

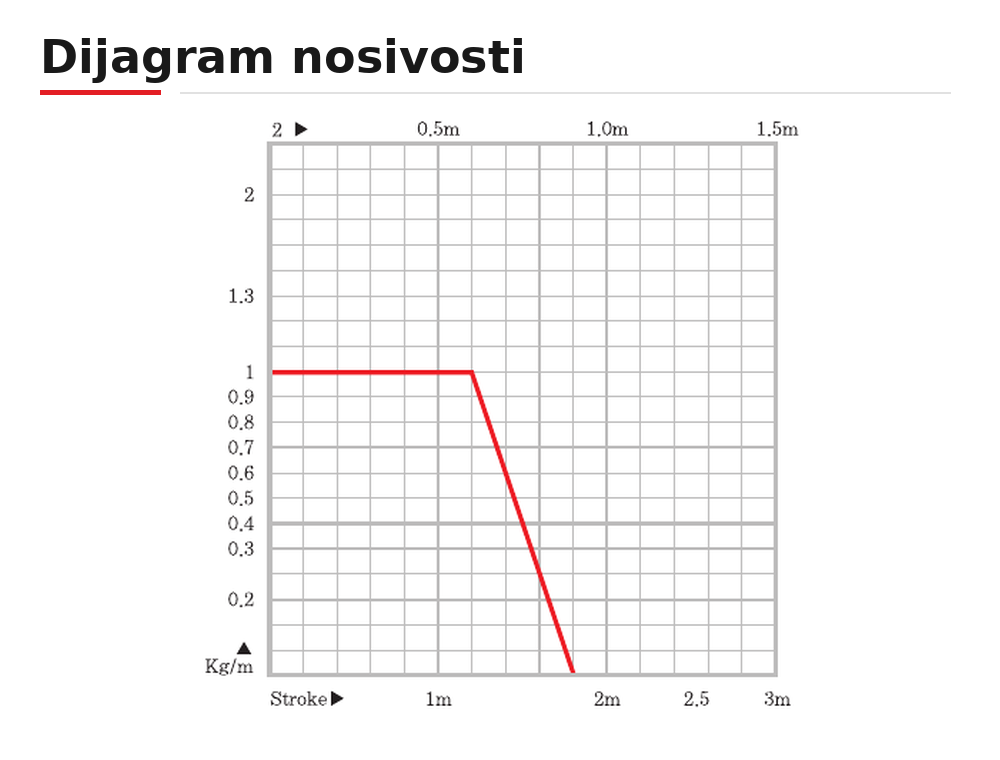

Dijagram nosivosti
Tehnička dokumentacija

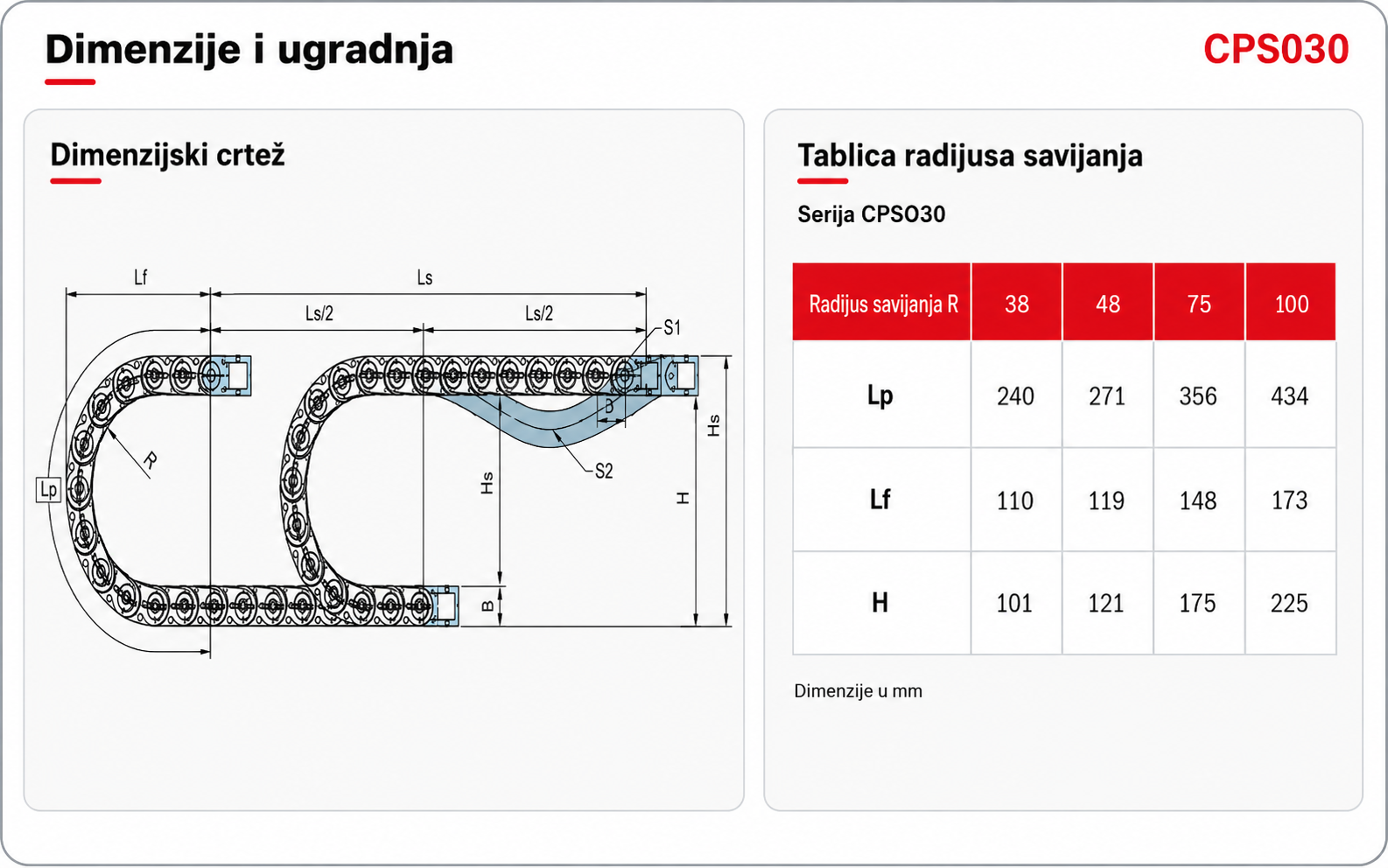

Dimenzije i ugradnja

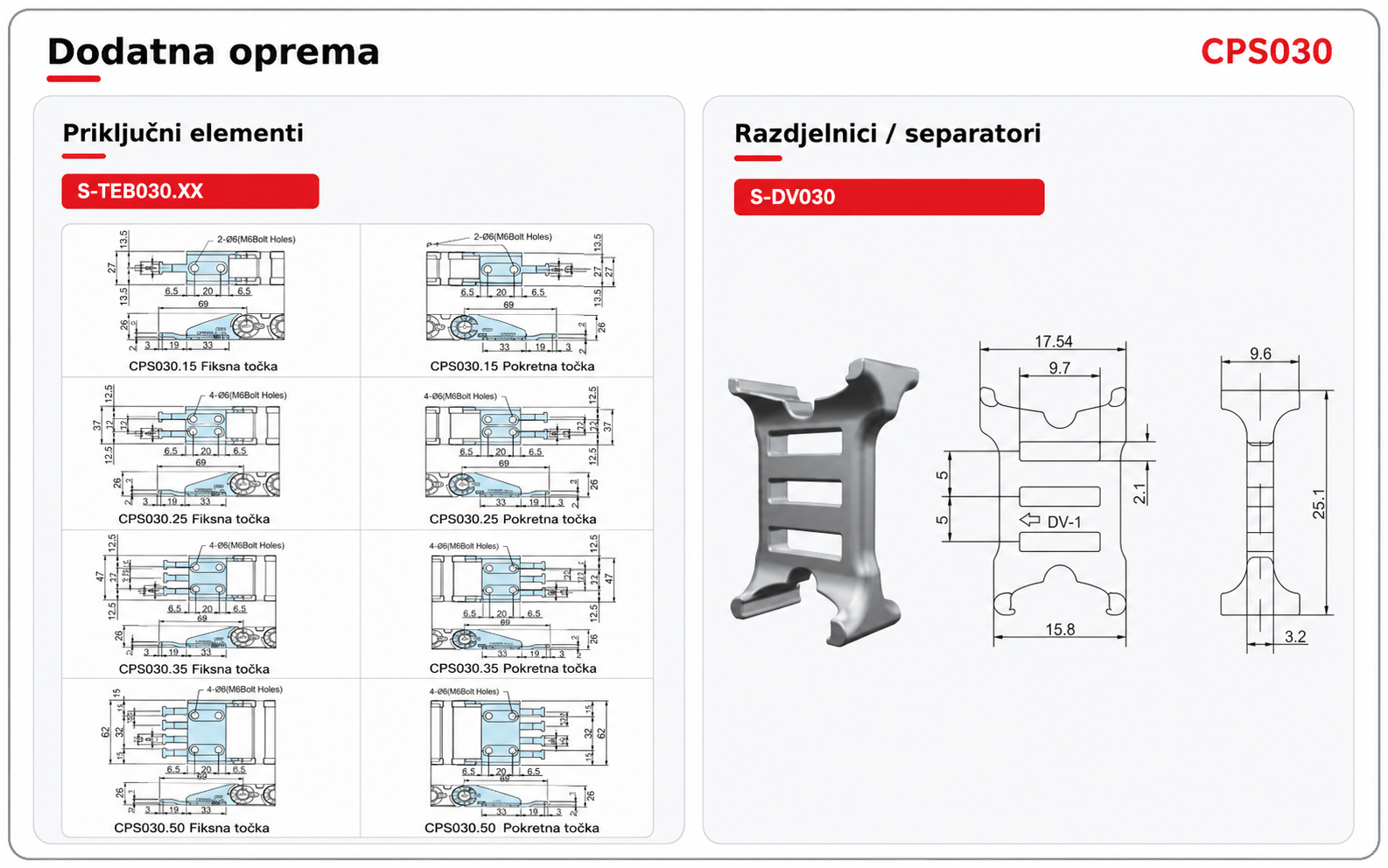

Dodatna oprema
Konfigurator lanca
Odaberite izvedbu CPS030
Odaberite unutarnju širinu i radijus, unesite hod, a duljina se zaokružuje na sljedeći korak od 30 mm.
Narudžbena oznaka
Izračunata duljina
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Duljina za narudžbu
sljedeći korak 15 mm
sljedeći korak 15 mm
Formula
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Lp ovisi o odabranom radijusu savijanja.
Trebate pomoć pri odabiru?
Pošaljite hod, radijus, širinu i broj kabela. Pripremit ćemo odgovarajuću konfiguraciju.
