Opis

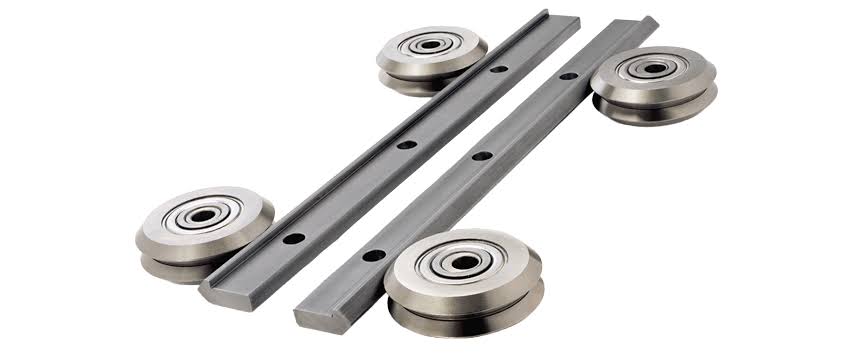

DualVee
V-vodilice s kotačićima za robusno linearno vođenje u onečišćenim i zahtjevnim industrijskim uvjetima.
V-vodilice s kotačićima za robusno linearno vođenje u onečišćenim i zahtjevnim industrijskim uvjetima. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
V-vodilice s kotačićima za robusno linearno vođenje u onečišćenim i zahtjevnim industrijskim uvjetima.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| DualVee guide wheels | V-kotačići |
| DualVee track | V-track vodilice |
| Concentric / eccentric | fiksno i podesivo vođenje |
Tehnički podaci
| Princip | V-kotačić na V-vodilici |
| Prednost | samočišćenje kontakta i dobra tolerancija na nečistoću |
| Podešavanje | ekscentrični kotačići za podešavanje zazora/prednaprezanja |
| Primjena | vrata, transport, strojevi, manipulacija |
Odabir i konfiguracija
- Odabrati veličinu kotačića prema radijalnom/aksijalnom opterećenju i momentu
- Jedna strana sustava tipično koristi ekscentrične kotačiće radi podešavanja
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
Povezani proizvodi
Kako definirati šifru / model
- prvi segment definira obitelj vodilice (DualVee)
- zatim se bira presjek / veličina profila
- definira se tip i broj klizača / valjaka
- zadaje se duljina vodilice odnosno hod / postotak izvlačenja
- na kraju se biraju materijal, zaštita, zaključavanje, prigušenje i druge opcije
[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.
