WGO serija / WGO D6/NM
Vijčana prolazna stezaljka V0

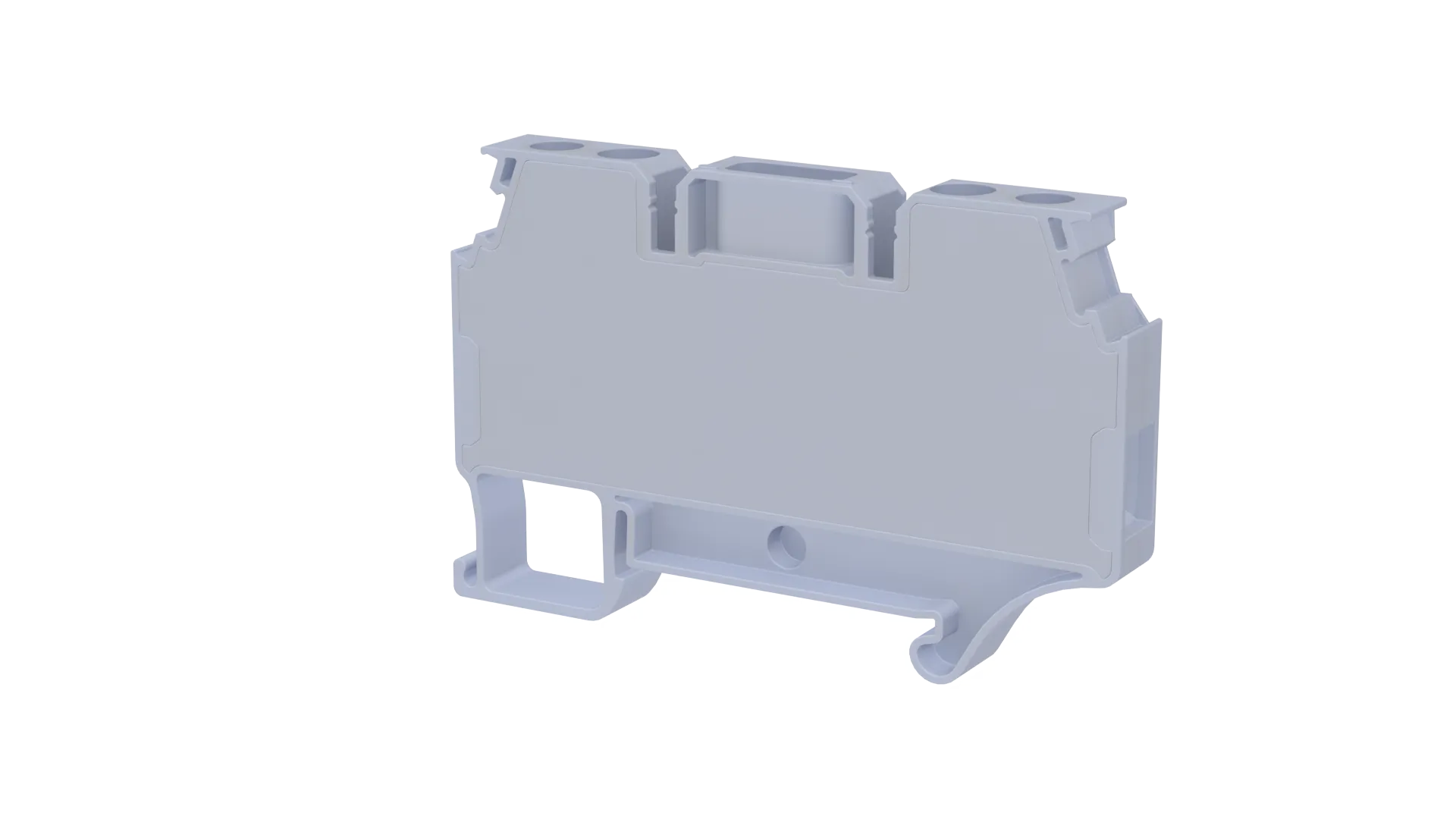

WGO D6/NM
Šifra: 309619
Vijčana prolazna stezaljka V0 za montažu na DIN šinu u mjernim, razvodnim i upravljačkim ormarima.
6 mm²Nazivni presjek
41 ANazivna struja
1000 VNazivni napon
47,20 × 8 mmVisina × širina
Električne karakteristike
| Karakteristika | Vrijednost |
|---|---|
| Nazivni napon | 1000 V |
| Nazivna struja | 41 A |
| Nazivni presjek | 6 mm² |
| Nazivni impulsni napon / stupanj onečišćenja | 6 kV / 3 |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–10 mm² |
| Višežični vodič | 0,2–10 mm² |
| Dva vodiča s TWIN tuljkom | – mm² |
| AWG raspon | AWG 24–8 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 10 mm |
| Moment pritezanja | 0,8–1,0 Nm |
| Širina × duljina | 8 × 71,20 mm |
| Pakiranje | 50 kom. |
Dodatna oprema
Završne pločice i pokrovi
Katalog za ovaj model ne navodi zasebnu završnu pločicu.
470 122
470 123
470 124
470 125
470 129
470 172
470 173
470 174Kratkospojnici
| Tip | Šifra | Pakiranje |
|---|---|---|
| CS 6/2 | 470 122 | 25 |
| CS 6/3 | 470 123 | 20 |
| CS 6/4 | 470 124 | 15 |
| CS 6/5 | 470 125 | 10 |
| CS 6/10 | 470 129 | 5 |
| SCS 6/2 | 470 172 | 25 |
| SCS 6/3 | 470 173 | 20 |
| SCS 6/4 | 470 174 | 15 |
493 050Ostala oprema
| Tip | Šifra | Pakiranje |
|---|---|---|
| Testni utikač TF Ø4 | 493 050 | 10 |
| Držač kratkospojnika ATCS 6 | 499 559 | 20 |
Dostupne boje
SivaŠifra 309 619
BežŠifra 309 610
