Opis
PYK serija / PYK 10
Opružna prolazna redna stezaljka
PYK 10
Šifra: 307139
Opružna prolazna stezaljka za brzo spajanje vodiča bez vijčanog pritezanja.
10 mm²Nazivni presjek
57 ANazivna struja prema CE
800 VNazivni napon prema CE
52 × 10 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 800 V | 57 A | 10 mm² |
| UL | 600 V | 55 A | AWG 20–6 |
| ATEX | 800 V | 50 A | 0,5–10 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,5–16 mm² |
| Višežični vodič | 0,5–10 mm² |
| Dva vodiča s TWIN tuljkom | 4 mm² |
| AWG raspon | AWG 20–6 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 13–15 mm |
| Alat | KTD 4 (0,8 × 4,0) |
| Pakiranje | 50 kom. |
Dodatna oprema

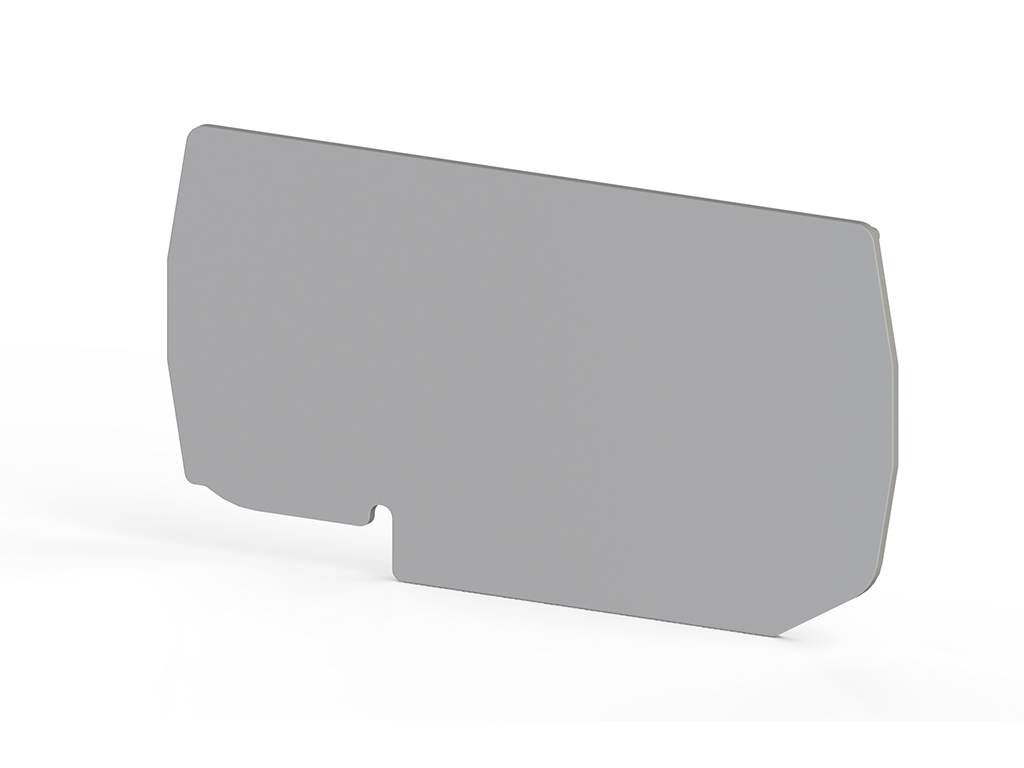

Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PYK 10 | 446479 | 50 |

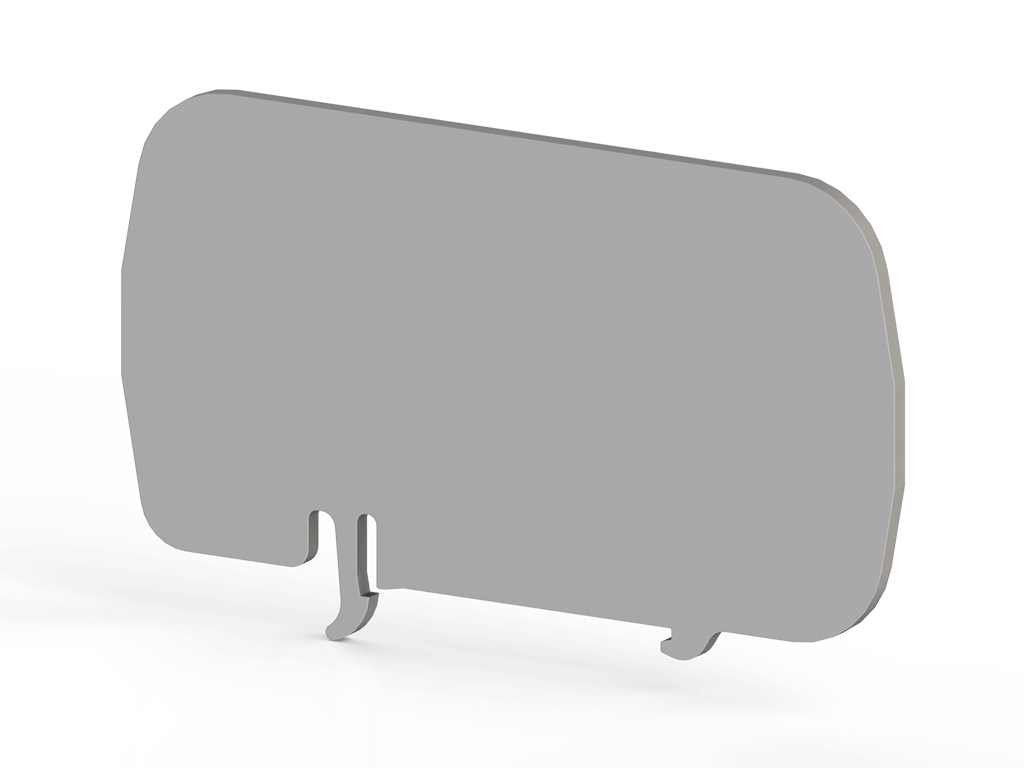

Pregradna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| APP PYK 10 | 463200 | 25 |
Poprečne veze UK
| Tip | Šifra | Pakiranje |
|---|---|---|
| UK 10/2 | 476252 | 25 |
| UK 10/3 | 476253 | 20 |
| UK 10/4 | 476254 | 15 |
| UK 10/10 | 476259 | 5 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B6 |
| Stupanj zaštite | IP20 / – |
| Širina | 10 mm |
| Visina | 52 mm |
| Duljina | 75,40 mm |
| Oznake | D-NS 10×10, SLF-P2 W, DG 10/10, SLF-P1 W |
