Opis

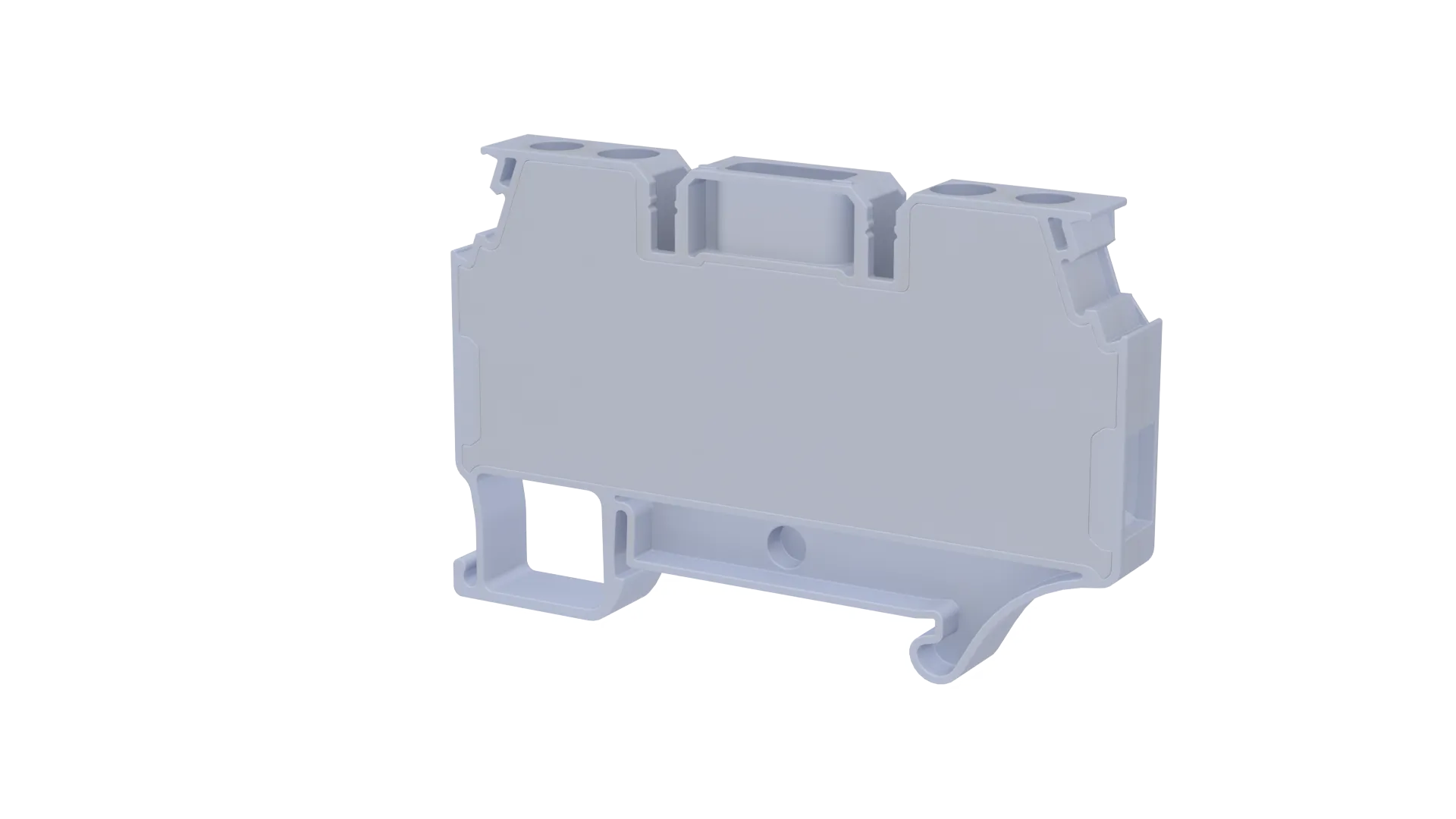

WGO serija / WGO 6/NM
Testna / rastavna redna stezaljka
WGO 6/NM
Šifra: 309609
Nova generacija testne i rastavne stezaljke s plastičnim zaključavanjem i kodiranjem.
6 mm²Nazivni presjek
41 ANazivna struja prema CE
1000 VNazivni napon prema CE
47,20 × 8 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 1000 V | 41 A | 6 mm² |
| UL | 600 V | 50 A | AWG 24–8 |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–10 mm² |
| Višežični vodič | 0,2–10 mm² |
| Dva vodiča s TWIN tuljkom | — |
| AWG raspon | AWG 24–8 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | — |
| Moment pritezanja | 0,8–1,0 Nm |
| Odvijač | IKTD 4 (0,8 × 4) |
| Pakiranje | 50 kom. |
Dodatna oprema
Poprečne veze CS / SCS
| Tip | Šifra | Pakiranje |
|---|---|---|
| CS 6/2 | 470122 | 25 |
| CS 6/3 | 470123 | 20 |
| CS 6/4 | 470124 | 15 |
| CS 6/5 | 470125 | 10 |
| CS 6/10 | 470129 | 5 |
| SCS 6/2 | 470172 | 25 |
| SCS 6/3 | 470173 | 20 |
| SCS 6/4 | 470174 | 15 |

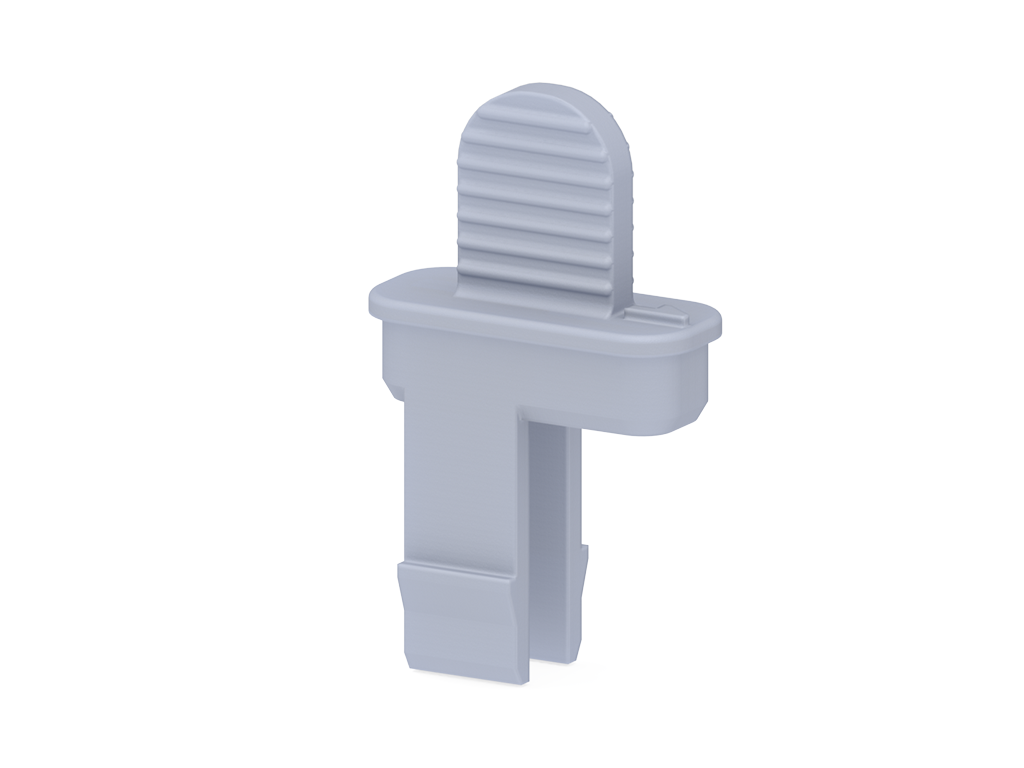

Plastično zaključavanje
| Tip | Šifra | Pakiranje |
|---|---|---|
| WGO 6_PK siva | 469079 | 50 |
| WGO 6_PK narančasta | 469077 | 50 |
| WGO 6_PK crna | 469075 | 50 |
Plastika za kodiranje
| Tip | Šifra | Pakiranje |
|---|---|---|
| WGO 6_KP narančasta | 469067 | 50 |
| WGO 6_KP plava | 469061 | 50 |
| WGO 6_KP zelena | 469062 | 50 |
| WGO 6_KP žuta | 469063 | 50 |
| WGO 6_KP crvena | 469064 | 50 |
| WGO 6_KP crna | 469065 | 50 |
Testni utikač i držač
| Tip | Šifra | Pakiranje |
|---|---|---|
| TF Ø4 | 493050 | 10 |
| ATCS 6 | 499559 | 20 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 6 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / NA |
| Stupanj zaštite | IP20 / – |
| Širina | 8 mm |
| Visina | 47,20 mm |
| Duljina | 71,20 mm |
| Oznake | D-NS 8 × 10, DG 10/8, SLF-P1 W |
