Opis
WGO serija / WGO 1
Testna / rastavna redna stezaljka
WGO 1
Šifra: 370590
Testna i rastavna vijčana stezaljka za prekid strujnog kruga i sigurno izvođenje mjerenja.
6 mm²Nazivni presjek
41 ANazivna struja prema CE
400 VNazivni napon prema CE
50,85 × 8 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 400 V | 41 A | 6 mm² |
| UL | 300 V | 50 A | AWG 20–8 |
| ATEX | 250 V | 41 A | — |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–10 mm² |
| Višežični vodič | 0,2–10 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–4 mm² |
| AWG raspon | AWG 24–8 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 10–12 mm |
| Moment pritezanja | 0,8–1,2 Nm |
| Odvijač | IKT 4 (0,8 × 4,0) |
| Pakiranje | 60 kom. |
Dodatna oprema
Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|

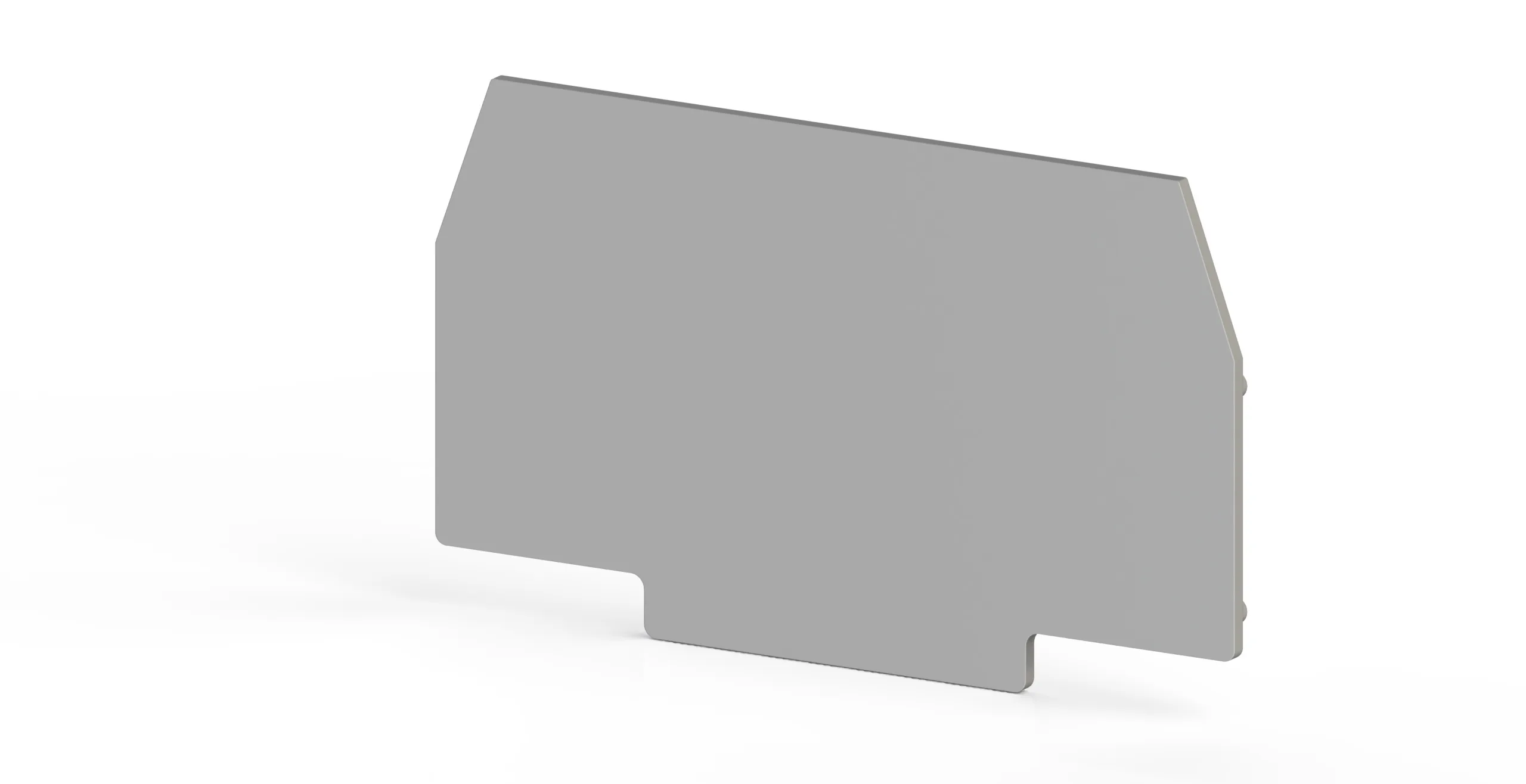

| NPP/WGO 1 | 450109 | 25 |
Poprečne veze IZUK
| Tip | Šifra | Pakiranje |
|---|---|---|
| IZUK 6/2 | 476302 | 10 |
| IZUK 6/3 | 476303 | 10 |
| IZUK 6/4 | 476304 | 10 |
| IZUK 6/6 | 476306 | 10 |
| IZUK 6/10 | 476309 | 5 |
| WGO UAA | 498300 | 1 |
Češljasti konektori TKO
| Tip | Šifra | Pakiranje |
|---|---|---|

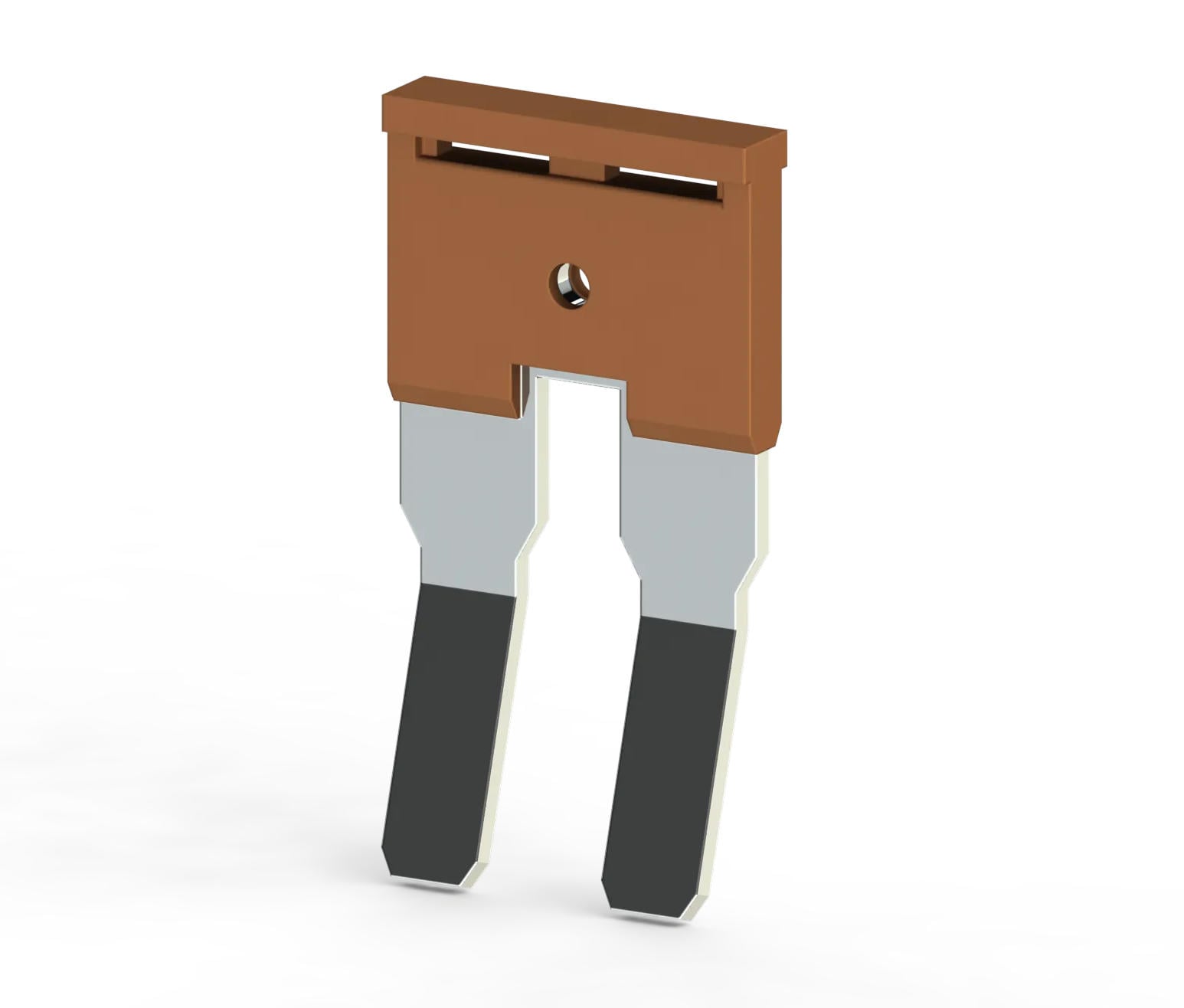

| TKO 6/2 | 476282 | 25 |

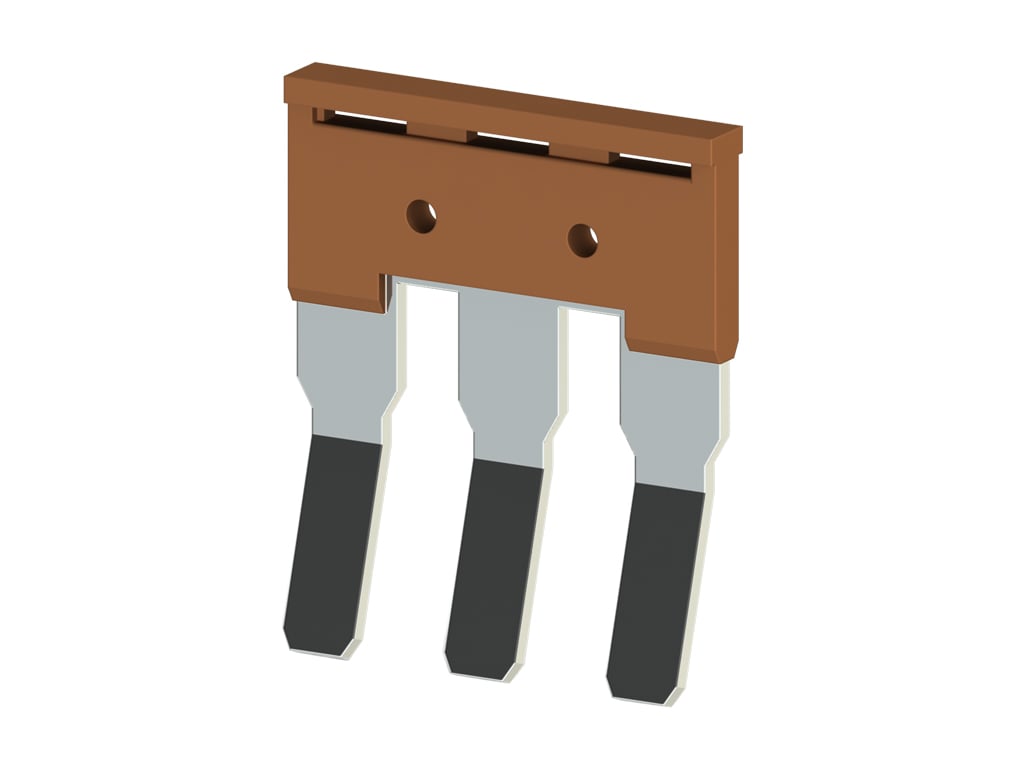

| TKO 6/3 | 476283 | 20 |

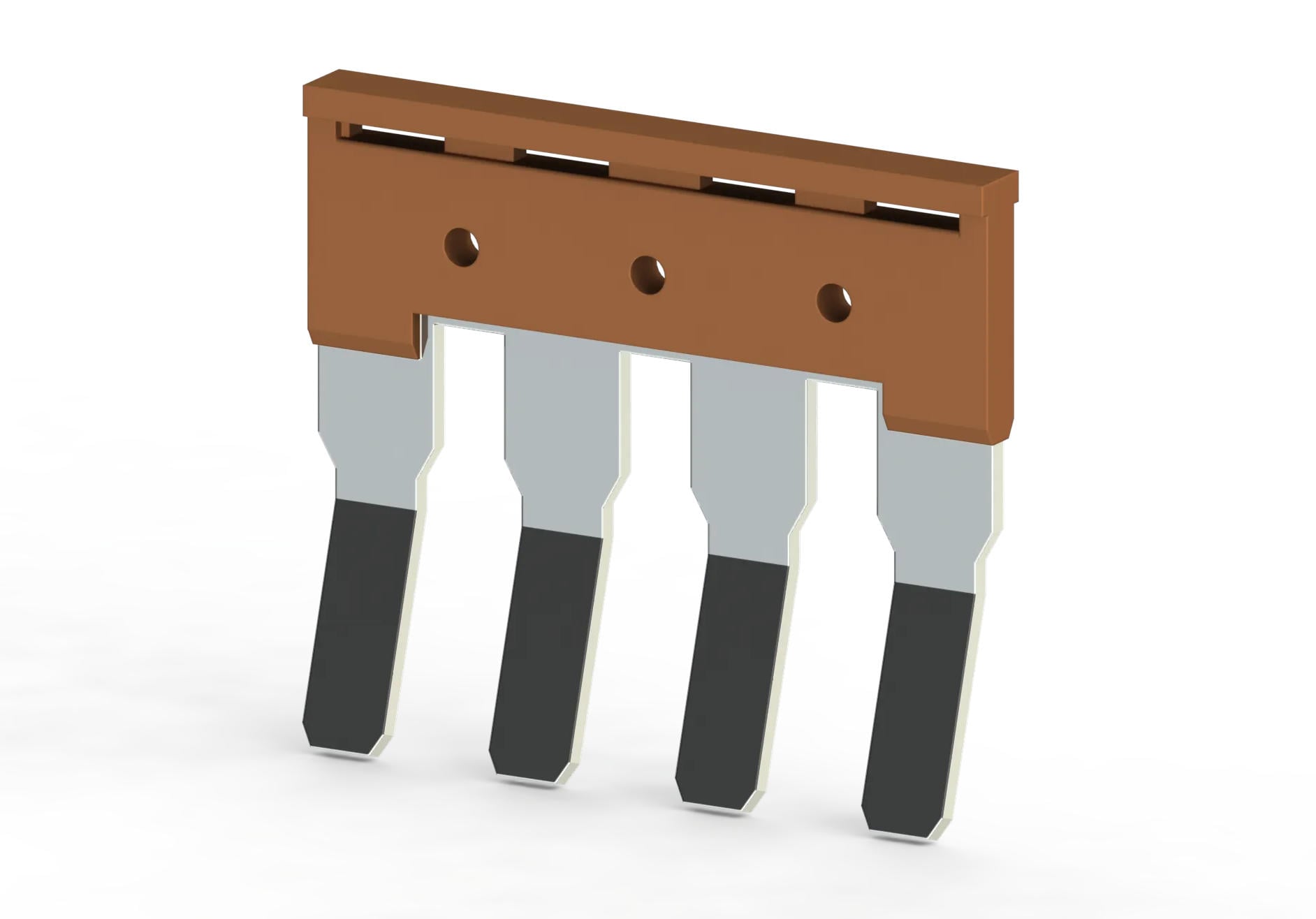

| TKO 6/4 | 476284 | 15 |

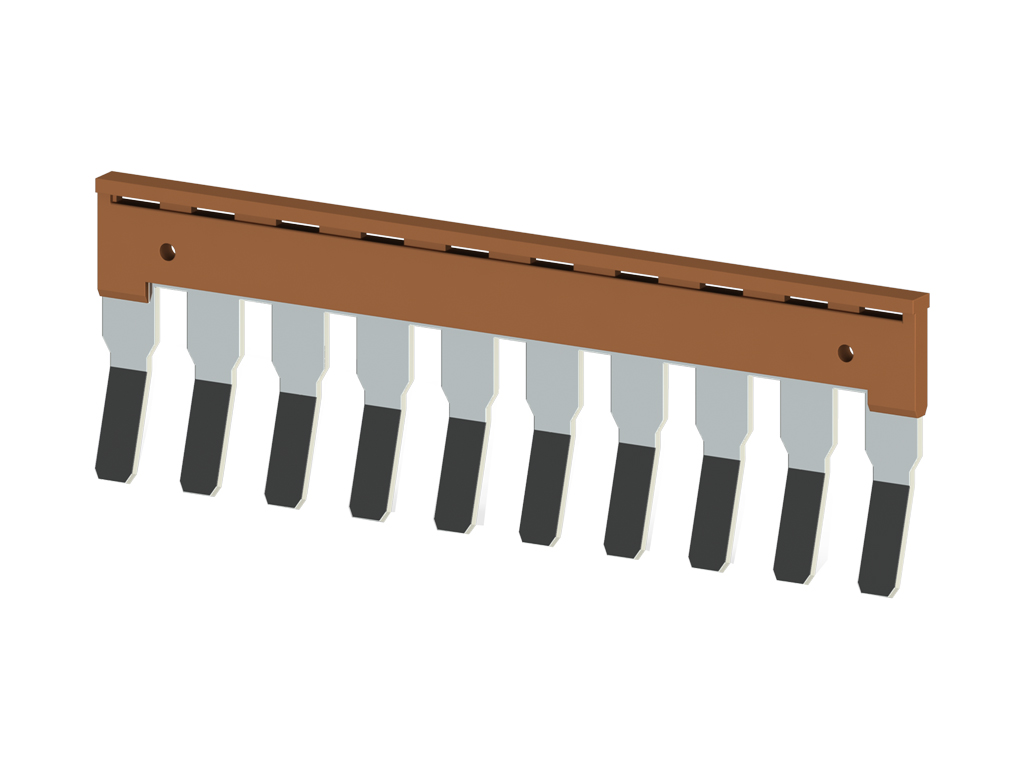

| TKO 6/10 | 476289 | 5 |
Testni utikač
| Tip | Šifra | Pakiranje |
|---|---|---|
| TF (Ø4) | 493050 | 10 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 6 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B5 |
| Stupanj zaštite | IP20 / – |
| Širina | 8 mm |
| Visina | 50,85 mm |
| Duljina | 66,25 mm |
| Oznake | Dekafix prema katalogu |
