Opis
Rollon
SR
Posebna samonosiva i samoporavnavajuća vodilica od ekstrudiranog aluminija sa čvrstom eloksiranom površinskom obradom koja nudi izuzetno visoke performanse i nosivosti. \n \nNema potrebe za održavanjem i podmazivanjem.
do 15 m/s
prema nosivosti i izvedbi
SR35 / SRC48 / SR60–250
prema radu i vijeku trajanja

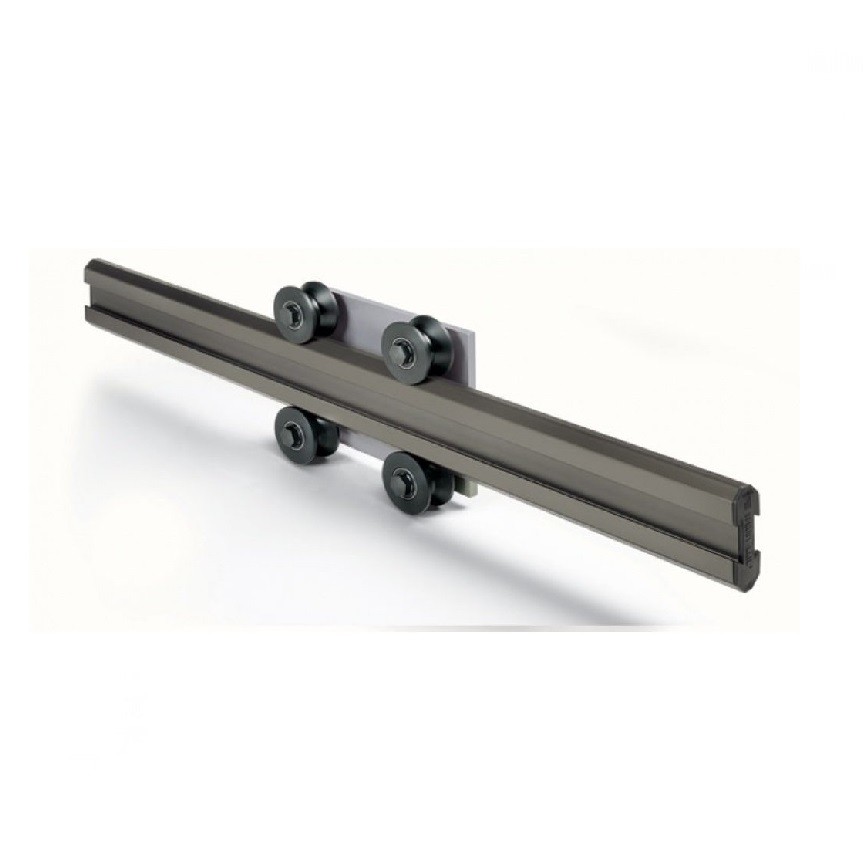

Speedy Rail
Opis, primjene i prednosti
Posebna samonosiva i samoporavnavajuća vodilica od ekstrudiranog aluminija sa čvrstom eloksiranom površinskom obradom koja nudi izuzetno visoke performanse i nosivosti. \n \nNema potrebe za održavanjem i podmazivanjem.
Tipične primjene: industrijski strojevi, logistika, vrata/poklopci, transport i automatizacija.
Tehničke karakteristike
| Parametar | Vrijednost / opis |
|---|---|
| SR35 | 35 mm; brzina 8 m/s; ubrzanje 8 m/s²; do 6.500 mm* |
| SRC48 | 48 mm; brzina 8 m/s; ubrzanje 8 m/s²; do 7.500 mm* |
| SR | 60 / 90 / 120 / 180 / 250; brzina do 15 m/s; ubrzanje 10 m/s² |
| Temperatura | −30…+80 °C |
Kako definirati šifru / model
- SR35/SRC48/SR definira obitelj i presjek
- slijedi duljina profila
- zatim tip kolica/valjaka, broj valjaka i opcije
Primjer šifre / formata:
[serija]-[veličina]-[izvedba]-[klasa / prednaprezanje]-[duljina / hod]-[opcije]Šifrarnik (HR): serija = obitelj proizvoda, veličina = nazivna veličina, izvedba = tip sklopa ili bloka, klasa / prednaprezanje = proizvođačka oznaka točnosti i krutosti, duljina / hod = aktivna duljina ili hod, opcije = brtve, podmazivanje, zaštita, senzori, motor i ostali dodaci.Redoslijed i dostupnost pojedinih segmenata ovise o konkretnoj seriji. Za narudžbu se konačna oznaka provjerava prema aktualnom order keyu / dimenzijskoj tablici proizvođača.
Dimenzije i kriteriji odabira
- Provjeriti opterećenje, sile i momente u svim relevantnim smjerovima.
- Uskladiti dimenzijsku veličinu, duljinu/hod i montažni prostor.
- Provjeriti brzinu, ubrzanje, duty-cycle, temperaturu i uvjete okoline.
- Za pogonjene sustave provjeriti motor/reduktor, senzore i energetski lanac.
Montaža, podmazivanje i održavanje
- Poštovati proizvođačke tolerancije montažnih površina i poravnanja.
- Podmazivanje i interval održavanja definirati prema radu i vijeku trajanja, brzini i radnoj okolini.
- Za onečišćene, korozivne ili clean-room uvjete odabrati odgovarajuću zaštitu, materijal i brtvljenje.
Trebate pomoć pri odabiru?Pošaljite podatke o opterećenju, hodu/duljini, brzini, točnosti i načinu ugradnje.
