HIWIN · Ljuštena kuglična vretena

SE

Name: SE
SKU: 239193
Price: 18.00 HRK
Availability: InStock

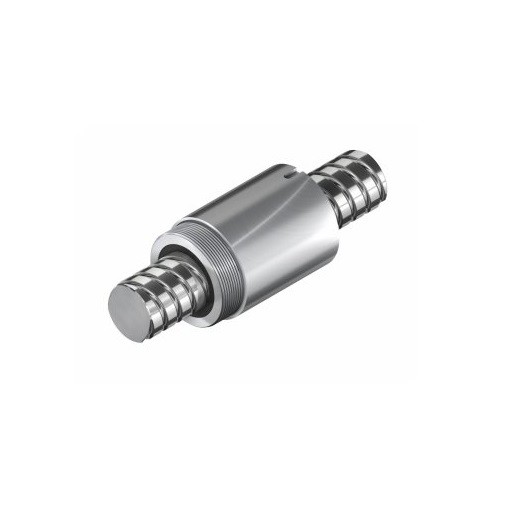

Ljuštena kuglična vretena s cilindričnom jednostrukom maticom i vanjskim navojem za učvršćenje

nazivni promjeri standardnih modelaklase ljuštenih vretenakoracistatička nosivost

Precizno pozicioniranjePretvorba rotacijskog u kontrolirano linearno gibanje.

Alatni strojeviPogonske osi i precizni linearni pomaci.

AutomatizacijaPogon linearnih osi i pozicijskih mehanizama.

Podizanje i posmakLinearni posmak uz definirano aksijalno opterećenje.

Ø16–63 mmnazivni promjeri standardnih modela

T5 / T7klase ljuštenih vretena

5 / 10 / 20 mmkoraci

do 210,8 kNstatička nosivost

Modeli, dimenzije i nosivosti

Model	ds [mm]	P [mm]	D [mm]	L [mm]	Cdyn [N]	C0 [N]	Maks. zazor [mm]
R16-05T3-SE-F	16	5	36	42	9.600	12.700	0,02
R20-05T4-SE-F	20	5	40	52	13.900	21.800	0,02
R25-05T4-SE-F	25	5	45	60	15.600	27.900	0,02
R25-10T3-SE-F	25	10	48	70	24.100	36.200	0,02
R32-05T5-SE-F	32	5	52	60	20.700	43.900	0,02
R32-10T3-SE-F	32	10	56	80	34.100	56.100	0,02
R32-20T2-SE-B	32	20	56	80	20.800	26.800	0,02
R40-05T5-SE-F	40	5	65	68	22.500	54.600	0,02
R40-10T4-SE-F	40	10	65	88	46.800	82.600	0,02
R40-20T2-SE-B	40	20	65	88	24.300	36.400	0,03
R50-10T4-SE-F	50	10	80	100	52.800	106.800	0,02
R50-20T3-SE-B	50	20	80	114	40.000	76.200	0,03
R63-10T6-SE-F	63	10	95	120	84.700	210.800	0,04
R63-20T3-SE-S	63	20	95	138	96.000	189.000	0,04

Za konačan odabir serije SE potrebno je provjeriti stvarnu konfiguraciju, opterećenja, radni ciklus i uvjete ugradnje.

Pošaljite dimenzije, opterećenje, hod/brzinu i uvjete rada – pomoći ćemo definirati odgovarajuću izvedbu serije SE.
