Opis
PYK serija / PYK 6
Opružna prolazna redna stezaljka
PYK 6
Šifra: 307129
Opružna prolazna stezaljka za brzo spajanje vodiča bez vijčanog pritezanja.
6 mm²Nazivni presjek
41 ANazivna struja prema CE
800 VNazivni napon prema CE
46,20 × 8 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 800 V | 41 A | 6 mm² |
| UL | 600 V | 35 A | AWG 20–8 |
| ATEX | 800 V | 36 A | 0,5–6 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,5–10 mm² |
| Višežični vodič | 0,5–6 mm² |
| Dva vodiča s TWIN tuljkom | 1,5 mm² |
| AWG raspon | AWG 20–8 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 11–13 mm |
| Alat | KTD 3 (0,6 × 3,5) |
| Pakiranje | 60 kom. |
Dodatna oprema

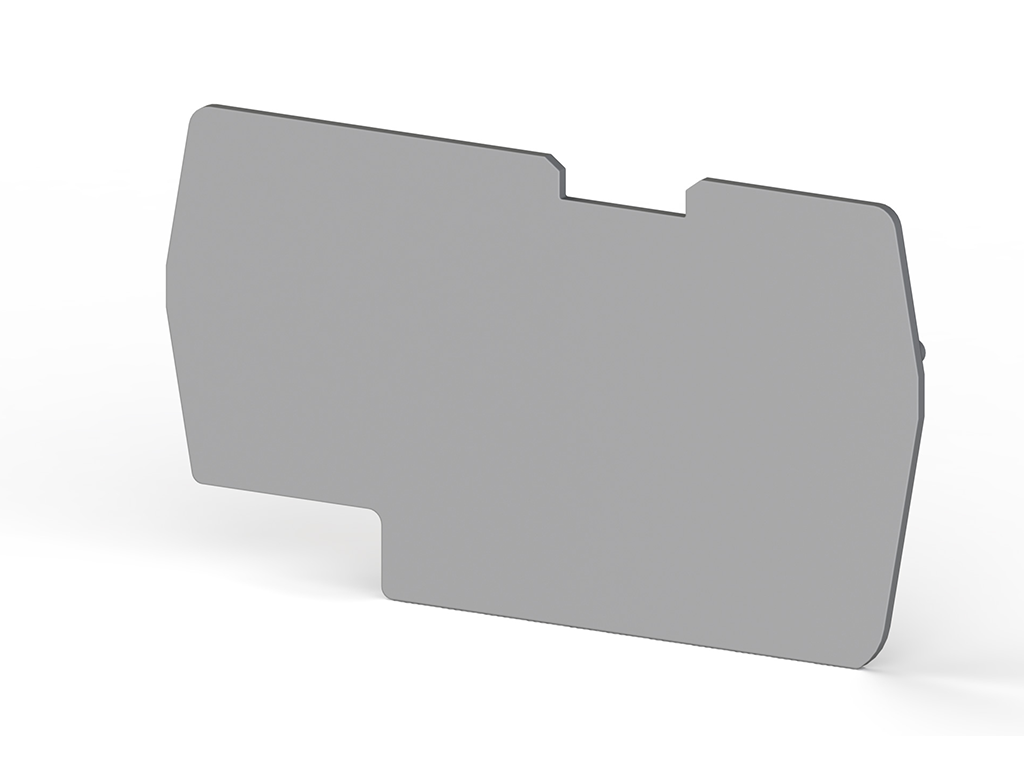

Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PYK 6 | 446469 | 50 |

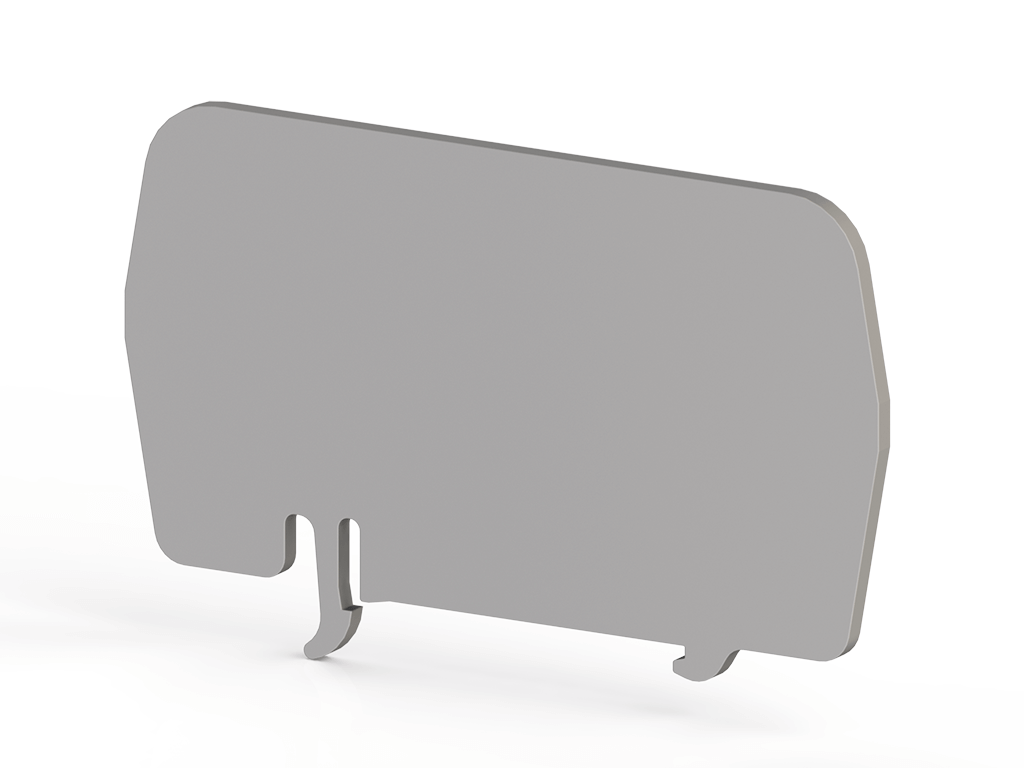

Pregradna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| APP PYK 6 | 463190 | 25 |
Poprečne veze UK
| Tip | Šifra | Pakiranje |
|---|---|---|

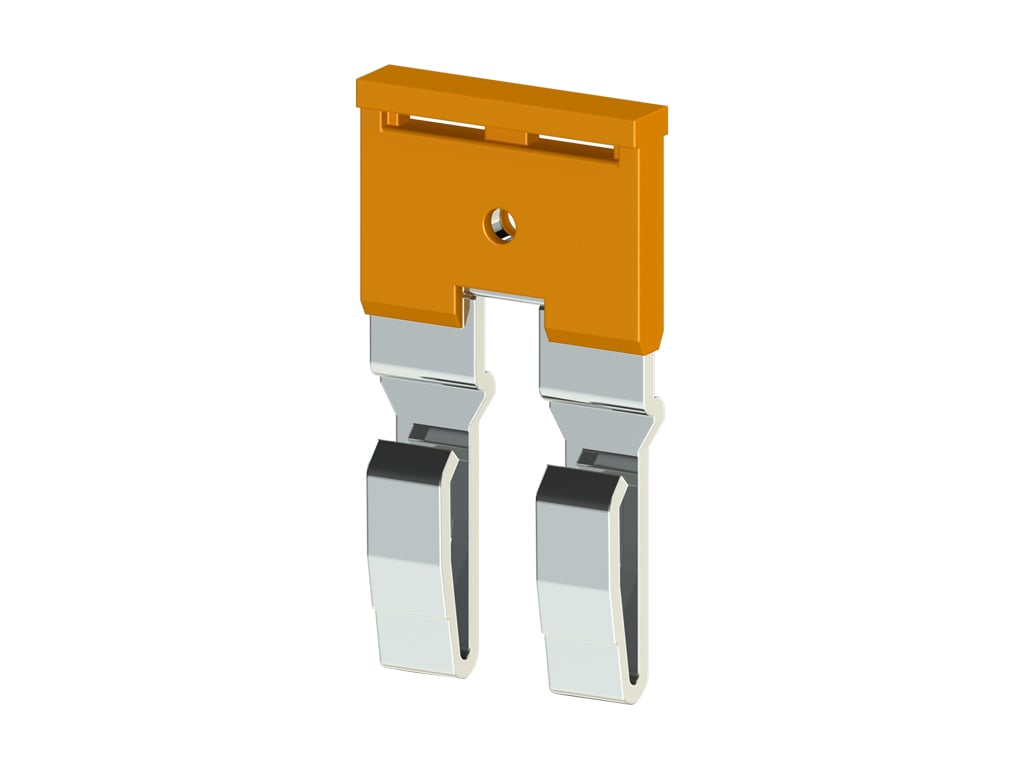

| UK 6/2 | 476242 | 25 |

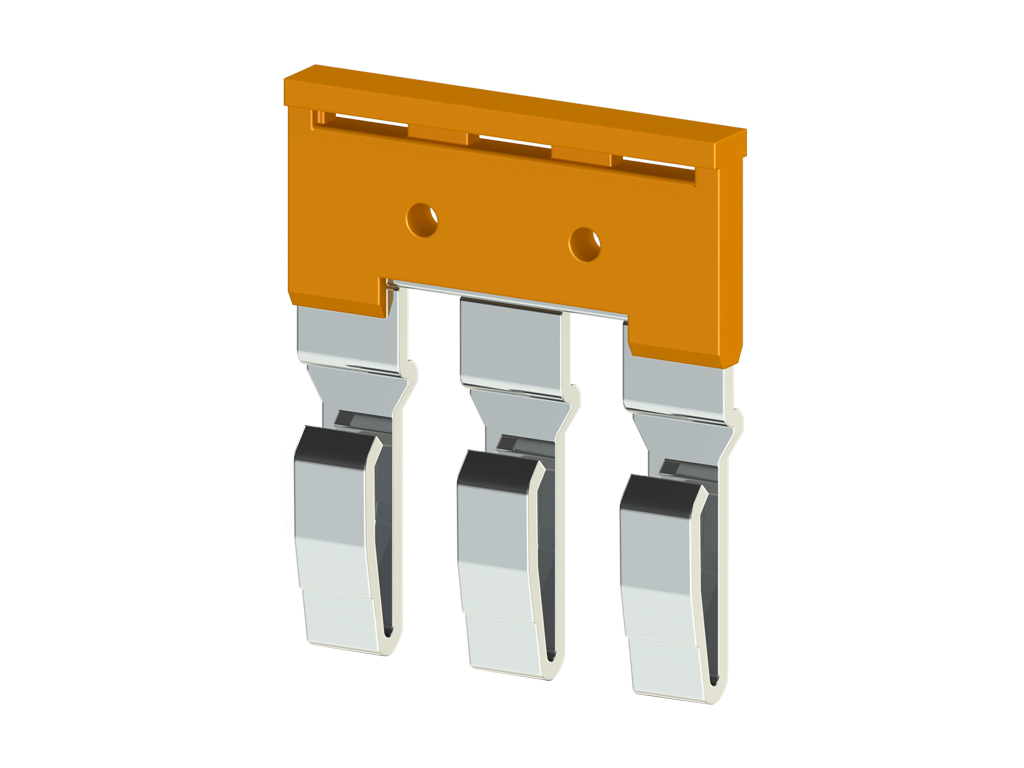

| UK 6/3 | 476243 | 20 |

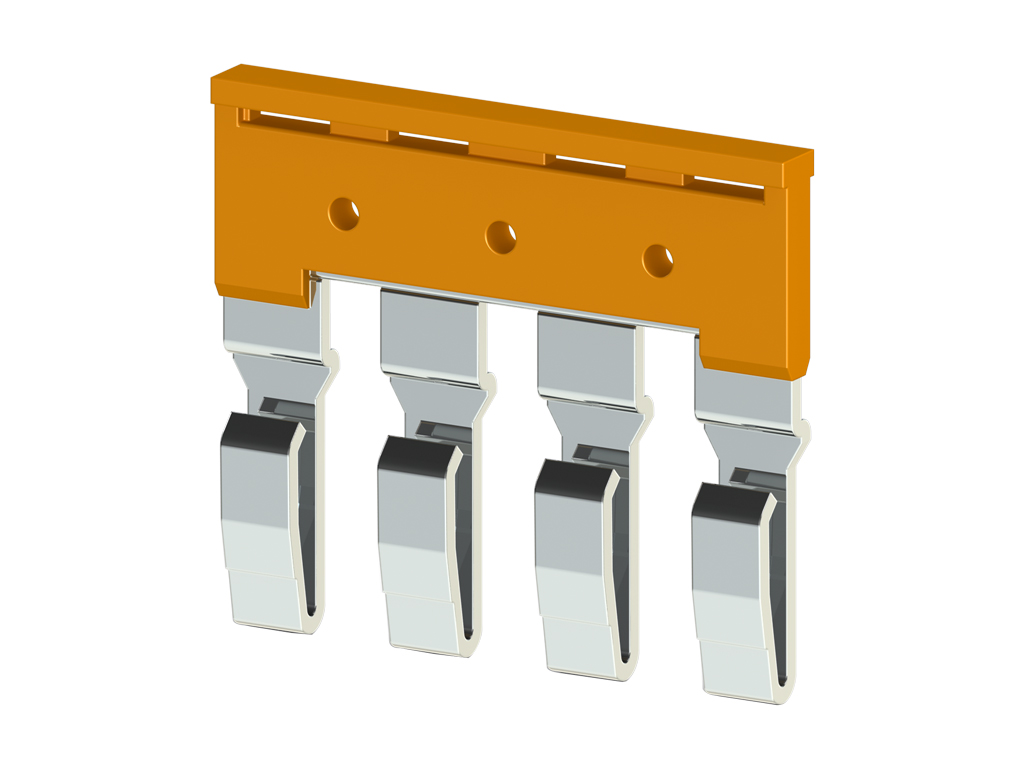

| UK 6/4 | 476244 | 15 |

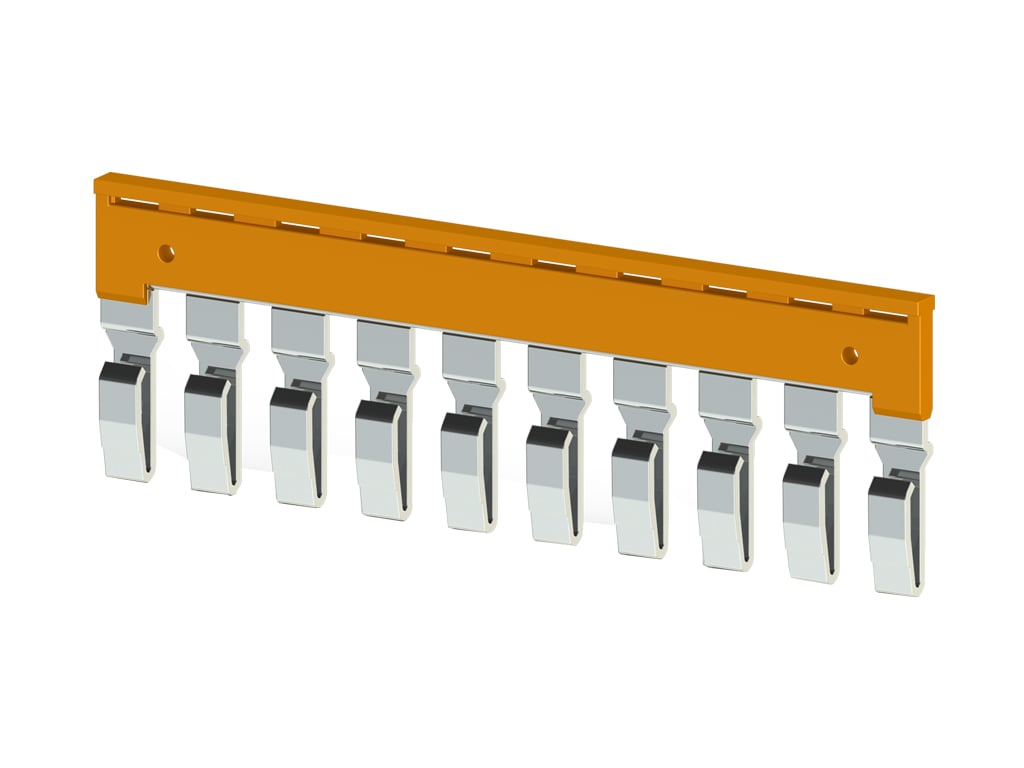

| UK 6/10 | 476249 | 5 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / A5 |
| Stupanj zaštite | IP20 / – |
| Širina | 8 mm |
| Visina | 46,20 mm |
| Duljina | 65,60 mm |
| Oznake | D-NS 8×10, SLF-P2 W, DG 10/8, SLF-P1 W |
