PYK serija / PYK 4

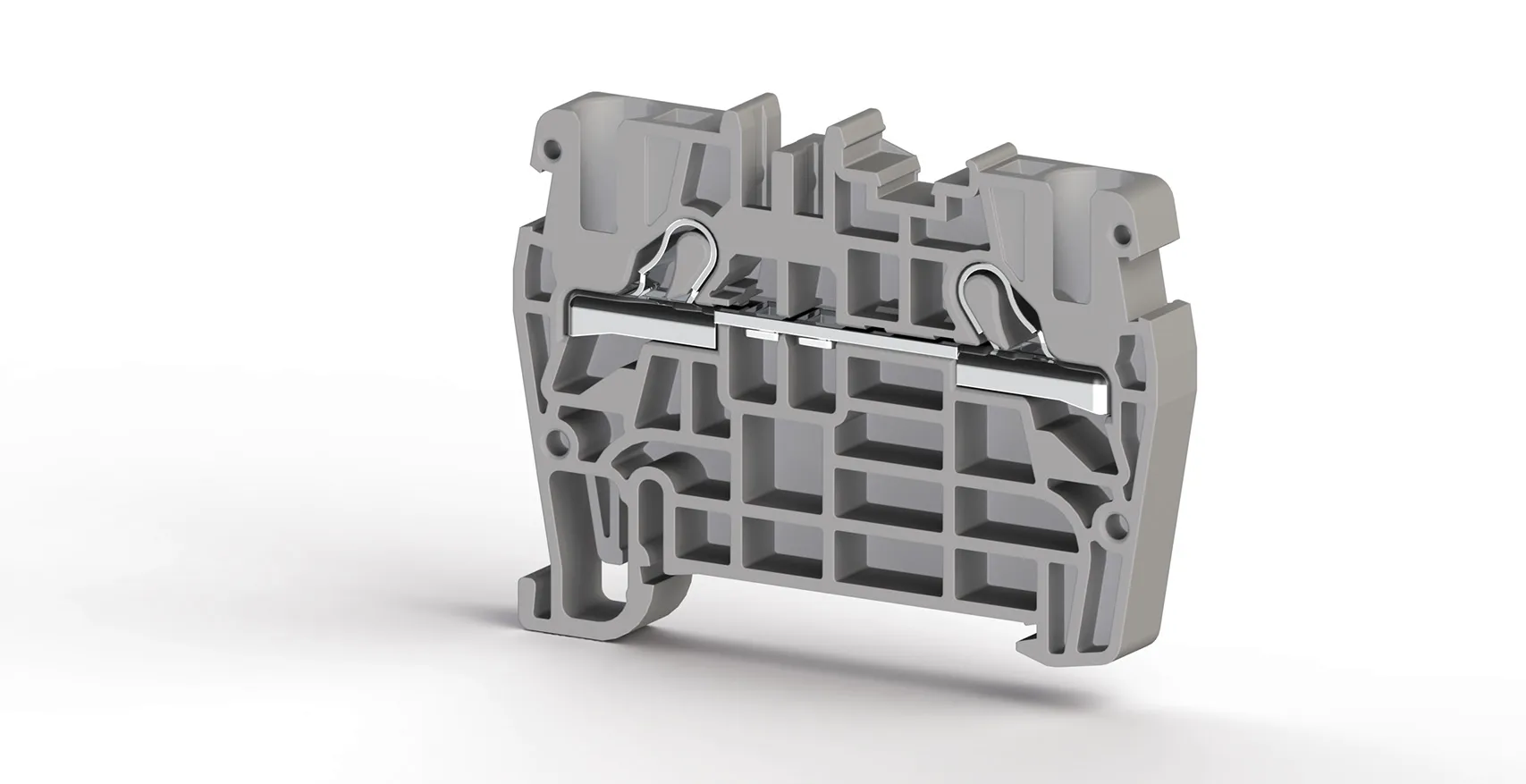

Opružna prolazna redna stezaljka
PYK 4
Šifra: 307119
Opružna prolazna stezaljka za brzo spajanje vodiča bez vijčanog pritezanja.
4 mm²Nazivni presjek
32 ANazivna struja prema CE
800 VNazivni napon prema CE
44 × 6 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 800 V | 32 A | 4 mm² |
| UL | 600 V | 30 A | AWG 22–10 |
| ATEX | 800 V | 28 A | 0,5–4 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,34–6 mm² |
| Višežični vodič | 0,25–4 mm² |
| Dva vodiča s TWIN tuljkom | 1 mm² |
| AWG raspon | AWG 22–10 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 9–10 mm |
| Alat | KTD 2 (0,5 × 3,0) |
| Pakiranje | 100 kom. |
Dodatna oprema
Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PYK 4 | 446459 | 100 |
Pregradna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| APP PYK 4 | 463180 | 25 |
Poprečne veze UK
| Tip | Šifra | Pakiranje |
|---|---|---|
| UK 4/2 | 476232 | 25 |
| UK 4/3 | 476233 | 20 |
| UK 4/4 | 476234 | 15 |
| UK 4/10 | 476239 | 5 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / A4 |
| Stupanj zaštite | IP20 / – |
| Širina | 6 mm |
| Visina | 44 mm |
| Duljina | 55,90 mm |
| Oznake | D-NS 6×10, SLF-P2 W, DB 10/6, DG 10/6, SLF-P1 W, DG 10/6T |
