Opis
PYK serija / PYK 16

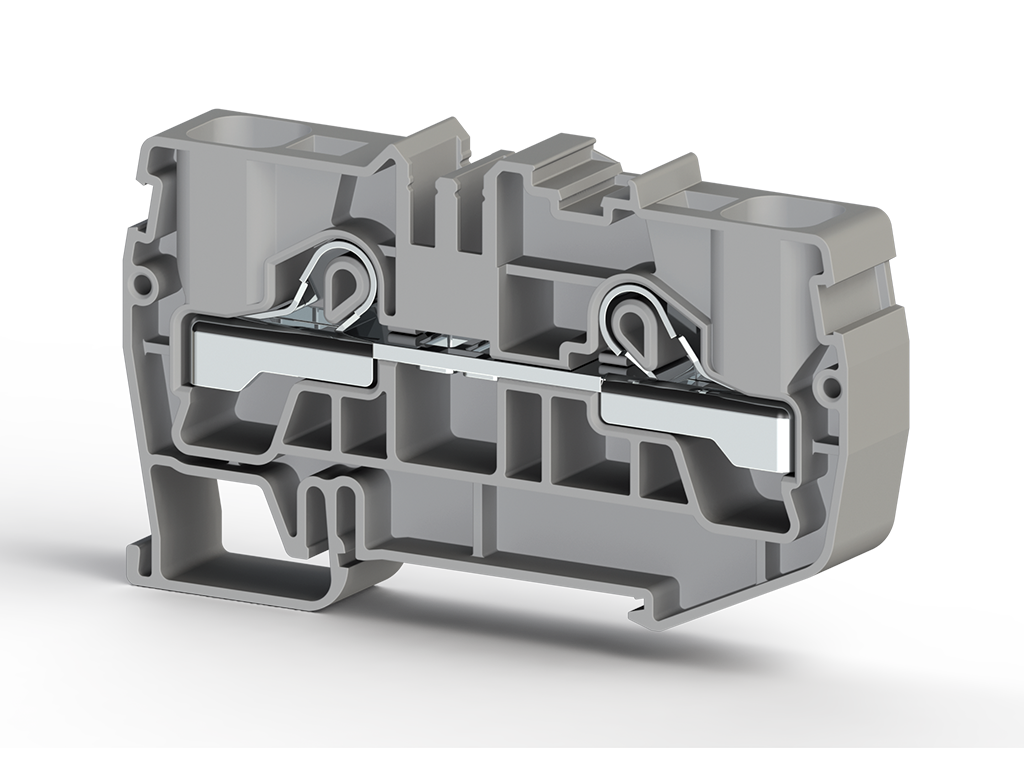

Opružna prolazna redna stezaljka
PYK 16
Šifra: 307659
Opružna prolazna stezaljka za brzo spajanje vodiča bez vijčanog pritezanja.
16 mm²Nazivni presjek
76 ANazivna struja prema CE
1000 VNazivni napon prema CE
49,50 × 12 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 1000 V | 76 A | 16 mm² |
| UL | 600 V | 80 A | AWG 20–4 |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,5–25 mm² |
| Višežični vodič | 0,5–16 mm² |
| Dva vodiča s TWIN tuljkom | 4 mm² |
| AWG raspon | AWG 20–4 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 16–18 mm |
| Alat | KTD 4 (0,8 × 4,0) |
| Pakiranje | 30 kom. |
Dodatna oprema
Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PYK 16 | 450419 | 25 |
Poprečne veze UK
| Tip | Šifra | Pakiranje |
|---|---|---|
| UK 16/2 | 470142 | 25 |
| UK 16/3 | 470143 | 20 |
| UK 16/4 | 470144 | 15 |
| UK 16/5 | 470145 | 10 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B7 |
| Stupanj zaštite | IP20 / – |
| Širina | 12 mm |
| Visina | 49,50 mm |
| Duljina | 81,45 mm |
| Oznake | D-NS 12×10, DG 10/10, SLF-P1 W, SLF-P2 W |
