Opis
PYK serija / PYK 1,5 M
Opružna prolazna redna stezaljka
PYK 1,5 M
Šifra: 307019
Opružna prolazna stezaljka za brzo spajanje vodiča bez vijčanog pritezanja.
1,5 mm²Nazivni presjek
17,5 ANazivna struja prema CE
800 VNazivni napon prema CE
37,80 × 4,2 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE (EN 60947-7-1) | 800 V | 17,5 A | 1,5 mm² |
| ATEX | 500 V | 15 A | 0,5–2,5 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,34–2,5 mm² |
| Višežični vodič | 0,34–1,5 mm² |
| Dva vodiča s TWIN tuljkom | 0,5 mm² |
| AWG raspon | AWG 22–14 |
| Karakteristika | Vrijednost |
|---|---|
| Skidanje izolacije | 9–10 mm |
| Alat | KTD 1 (0,4 × 2,5) |
| Pakiranje | 100 kom. |
Dodatna oprema
Završna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| NPP/PYK 1,5 M | 446639 | 100 |

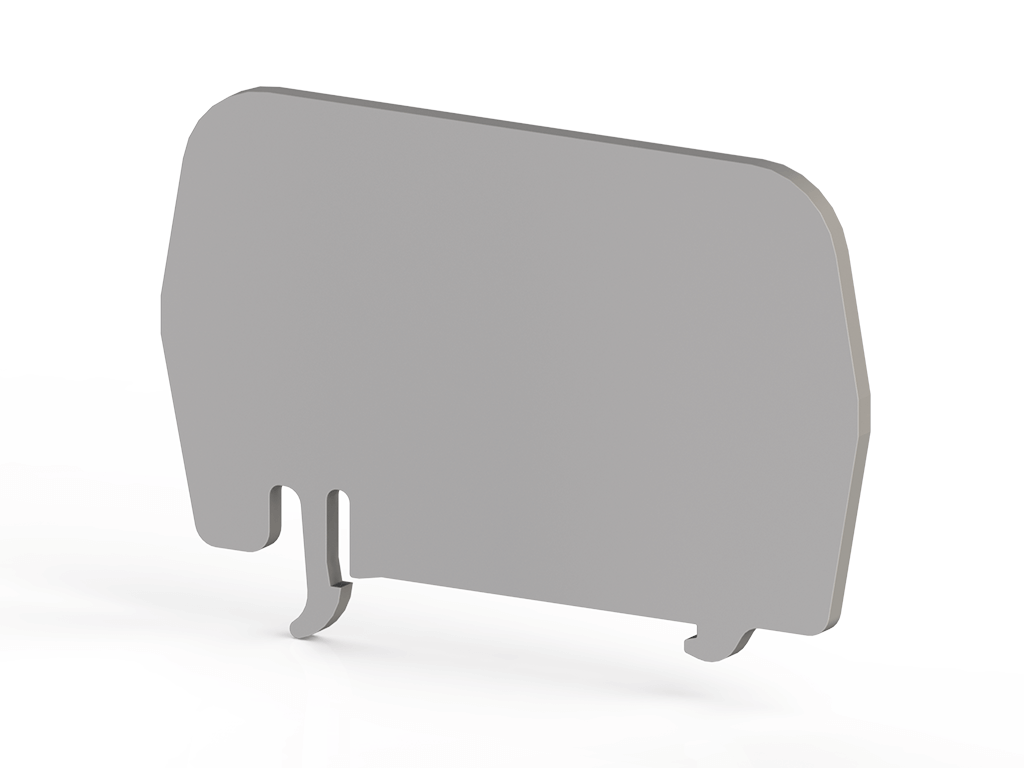

Pregradna ploča
| Tip | Šifra | Pakiranje |
|---|---|---|
| APP PYK 1,5 M | 463180 | 25 |
Poprečne veze UK
| Tip | Šifra | Pakiranje |
|---|---|---|
| UK 1,5/2 | 476602 | 25 |
| UK 1,5/3 | 476603 | 20 |
| UK 1,5/4 | 476604 | 15 |
| UK 1,5/10 | 476609 | 5 |
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / A1-B1 |
| Stupanj zaštite | IP20 / – |
| Širina | 4,2 mm |
| Visina | 37,80 mm |
| Duljina | 52 mm |
| Oznake | SLF-P1 W, DB 10/4, SLF-P2 W, D-NS 4,2×6, KCSLF-W 4,9×100 mm |
