SABIN CHAIN · LOW NOISE

NSB075N

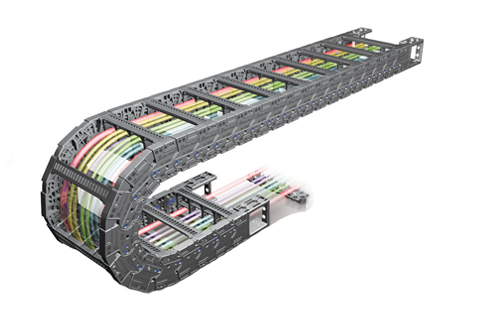

Tihi energetski lanac – otvorena izvedba

NSB075N je tihi energetski lanac s malim stvaranjem prašine, namijenjen brzim industrijskim primjenama, robotima, dizalicama, tekstilnim strojevima, zavarivanju i sustavima automatizacije.

Obostrano otvorena izvedba Malo buke i prašine -40 °C do +130 °C

PDF katalog 3D model na upit Zatraži ponudu

Primjena

Roboti za posluživanje

Dizalice i mostne dizalice

Tekstilni i montažni strojevi

Strojevi za zavarivanje

Tehnički podaci

Opcije širine75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 / 350 / 400 / 450 / 500 / 550 / 600 mm

Opcije radijusa160 / 180 / 230 / 280 / 330 / 380 / 480 mm

Un. visina78 mm

MaterijalPoliamid ojačan staklenim vlaknima

Brzinado 10 m/s · 20 m/s²

Priključni elementNSB-FEB075N

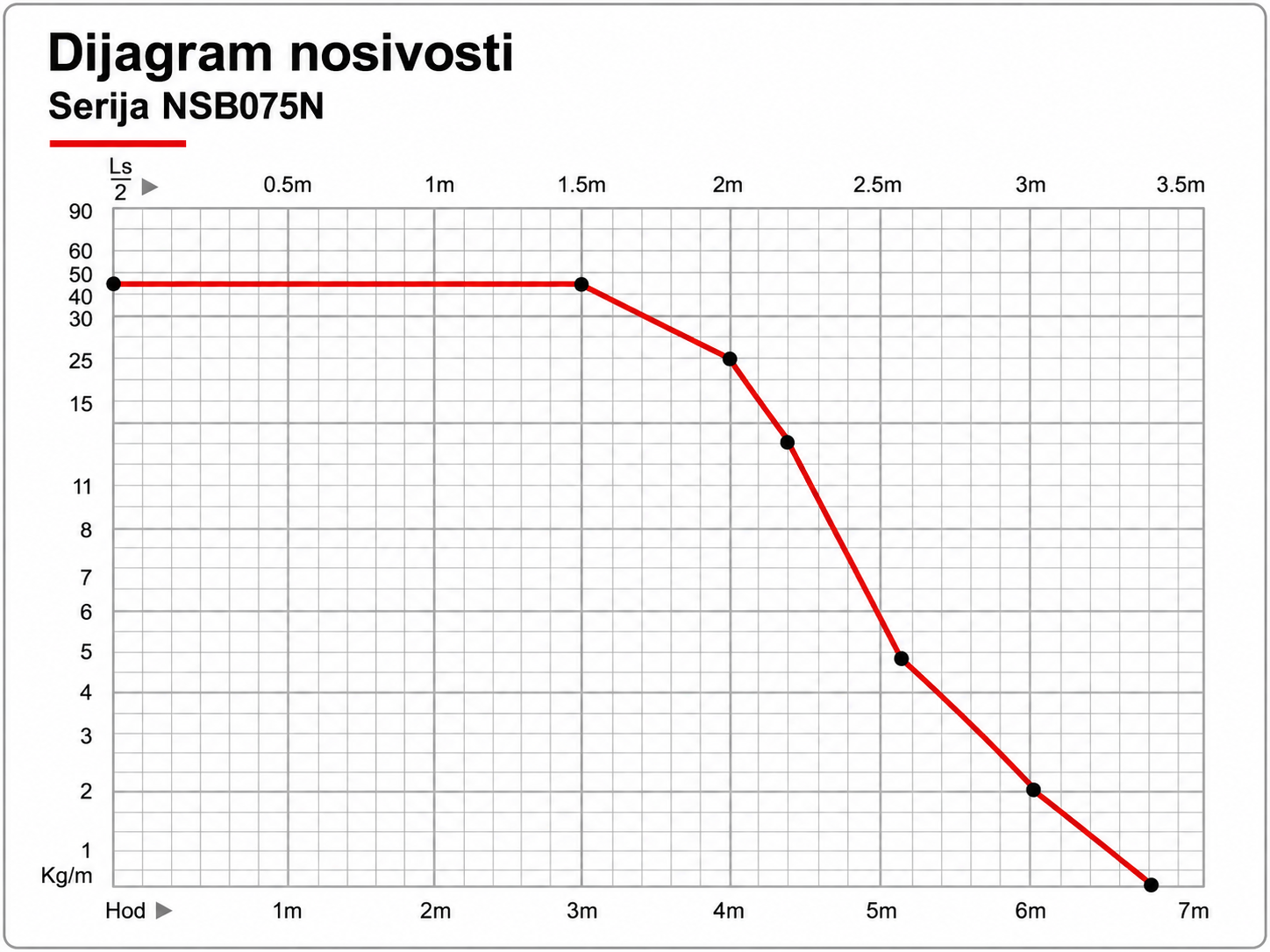

Dijagram nosivosti

Tehnička dokumentacija

Dimenzije i ugradnja

Dodatna oprema

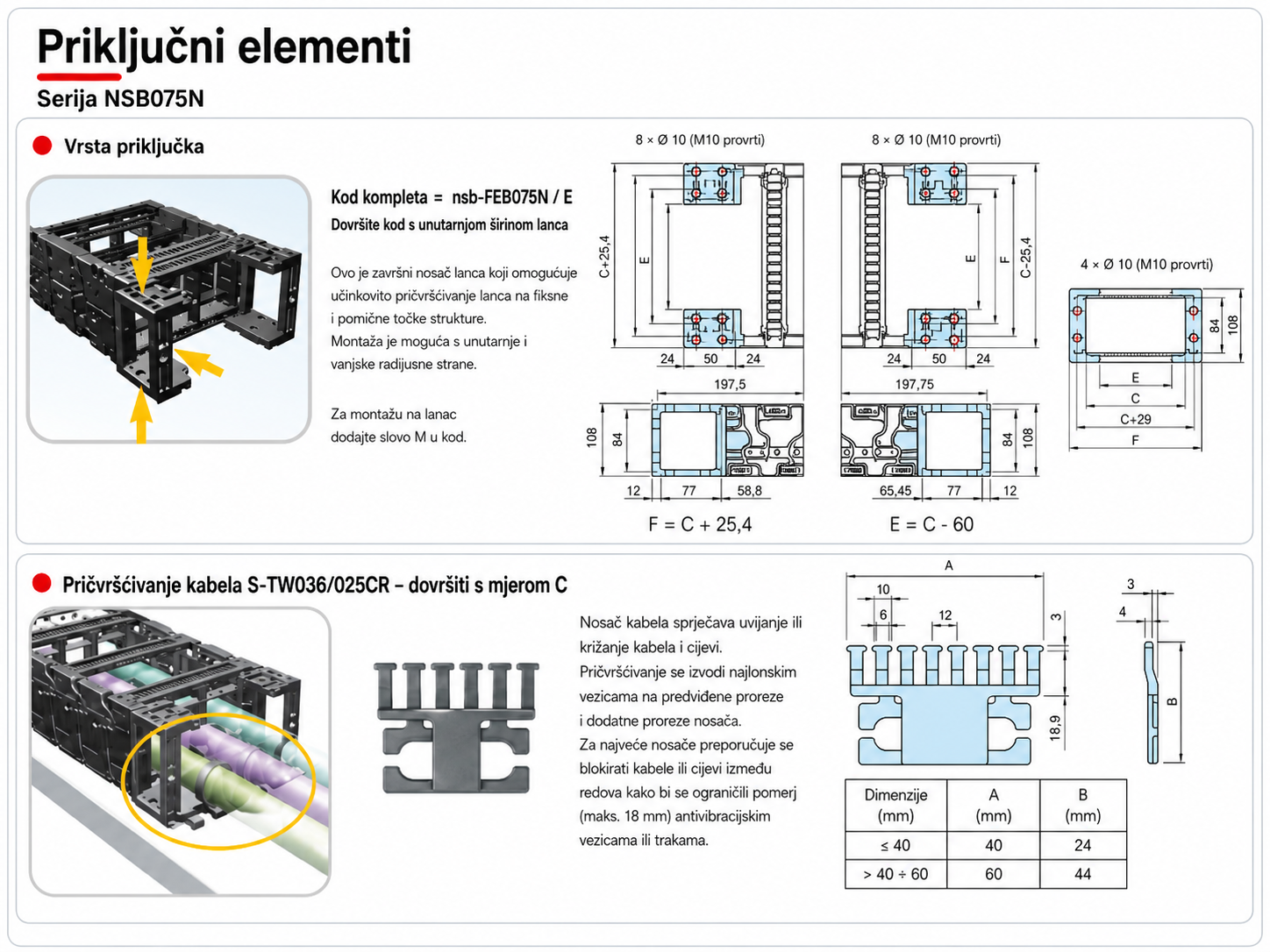

Priključni elementi

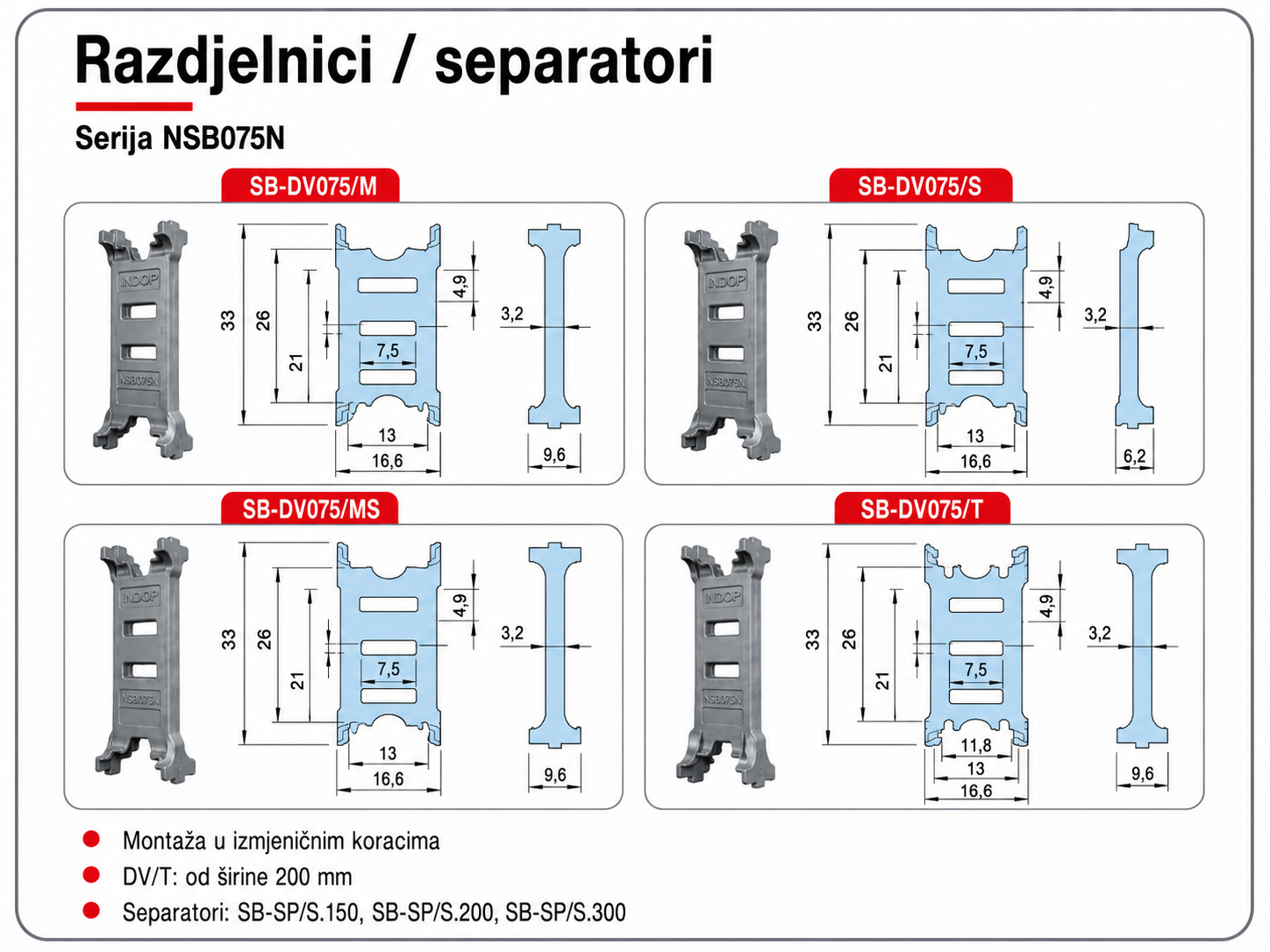

Razdjelnici i separatori

Konfigurator lanca

Odaberite izvedbu NSB075N

Odaberite unutarnju širinu i radijus, unesite hod, a duljina se zaokružuje na sljedeći korak od 75 mm.

Unutarnja širina Radijus savijanja Duljina hoda Ls

Narudžbena oznaka

Izračunata duljina L = Ls / 2 + Lp

Duljina za narudžbu sljedeći korak 75 mm

Formula L = Ls / 2 + Lp

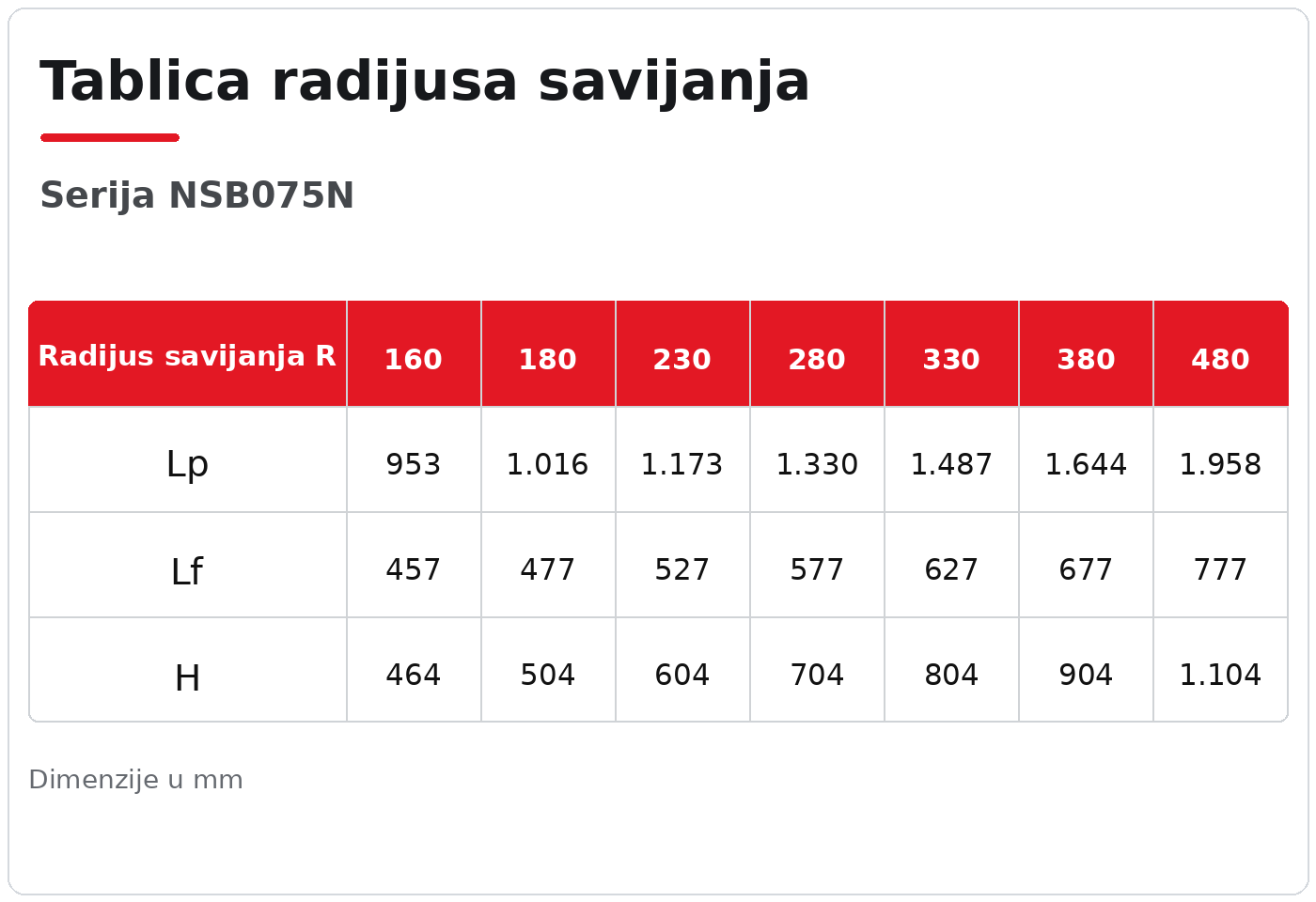

Lp ovisi o odabranom radijusu savijanja.

Zatraži ponudu za ovu izvedbu

Trebate pomoć pri odabiru?

Pošaljite hod, radijus, širinu i broj kabela. Pripremit ćemo odgovarajuću konfiguraciju.

Zatraži ponudu
