Opis
AVK serija / MVK 4
Kompaktna mini vijčana stezaljka

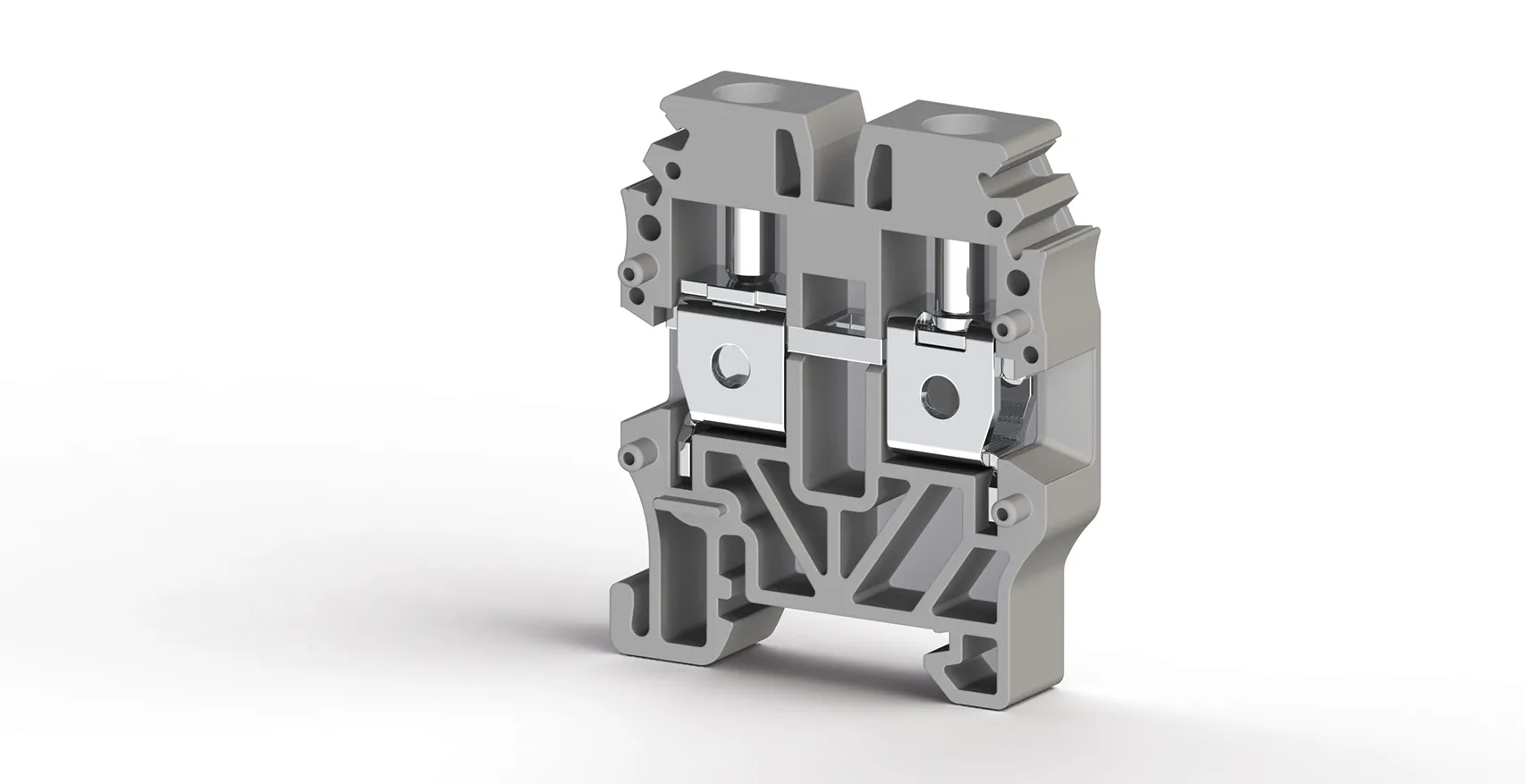

MVK 4
Šifra: 304439
Klemsan MVK 4 za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
4 mm²Nazivni presjek
32 ANazivna struja
400 VNazivni napon
33,75 × 6 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | 400 V | 32 A | 4 mm² |
| UL / CuLus | 300 V | 30 A | AWG 24–10 |
| ATEX | 400 V | 28 A | 0,5–4 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–6 mm² |
| Višežični vodič | 0,2–6 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–2,5 mm² |
| AWG raspon | AWG 24–10 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 9–10 mm |
| Moment pritezanja | 0,5–0,8 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 3 (0,6 × 3,5) |
| Pakiranje | 100 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
NPP/MVK 2,5–4 · 444429
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
UK 4/2 · 476232
UK 4/3 · 476233
UK 4/4 · 476234
UK 4/10 · 476239
UK 4/3 · 476233
UK 4/4 · 476234
UK 4/10 · 476239
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 6 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B4 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / – |
| Kompatibilne oznake | DB 5, D-NS 5×6 |
| Dubina proizvoda | 27 mm |
