CPS CABLE CHAIN · MINI TYPE
CPS033
Robustan mini energetski lanac
CPS033 je robusna mini izvedba s većim unutarnjim prostorom, pet standardnih širina i širokim izborom radijusa savijanja.
Kompaktna mini izvedba
UL 94-HB
-30 °C do +130 °C
UL 94-HB
-30 °C do +130 °C
Primjena
Automatski strojevi
Industrijska automatizacija
Kompaktni uređaji
Male jedinice napajanjaTehnički podaci
Opcije širine27 / 37 / 47 / 67 / 77 mm
Opcije radijusa35 / 45 / 75 / 100 / 120 mm
Un. visina23 mm
MaterijalPoliamid ojačan staklenim vlaknima
Brzinado 6 m/s
Priključni elementS-EEB033

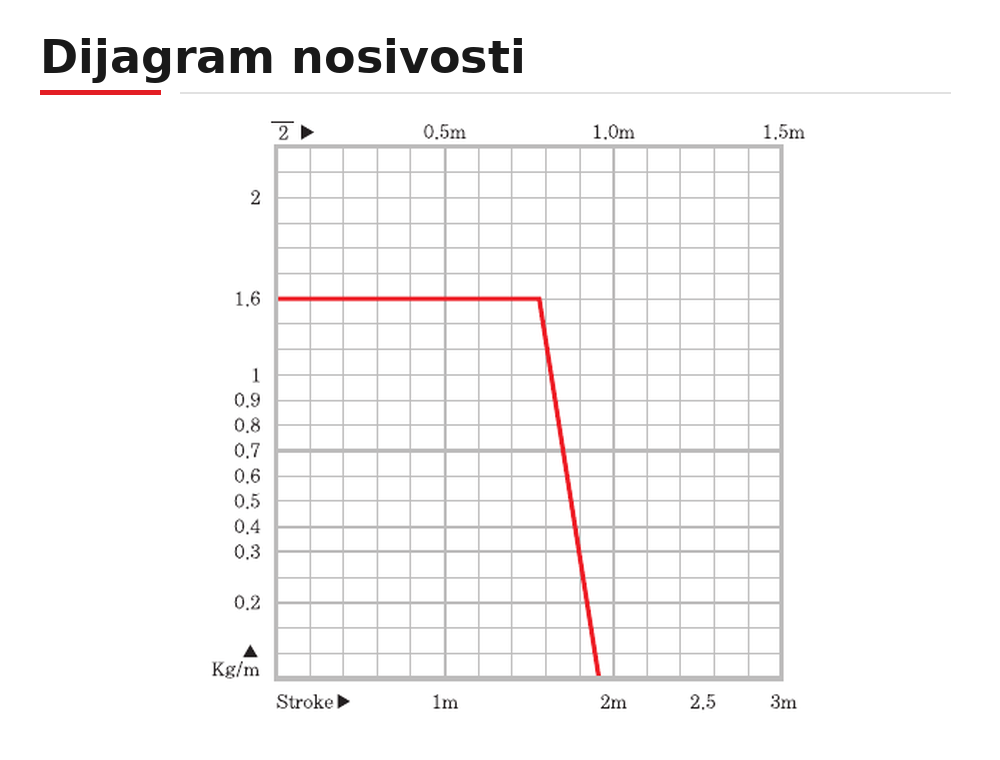

Dijagram nosivosti
Tehnička dokumentacija

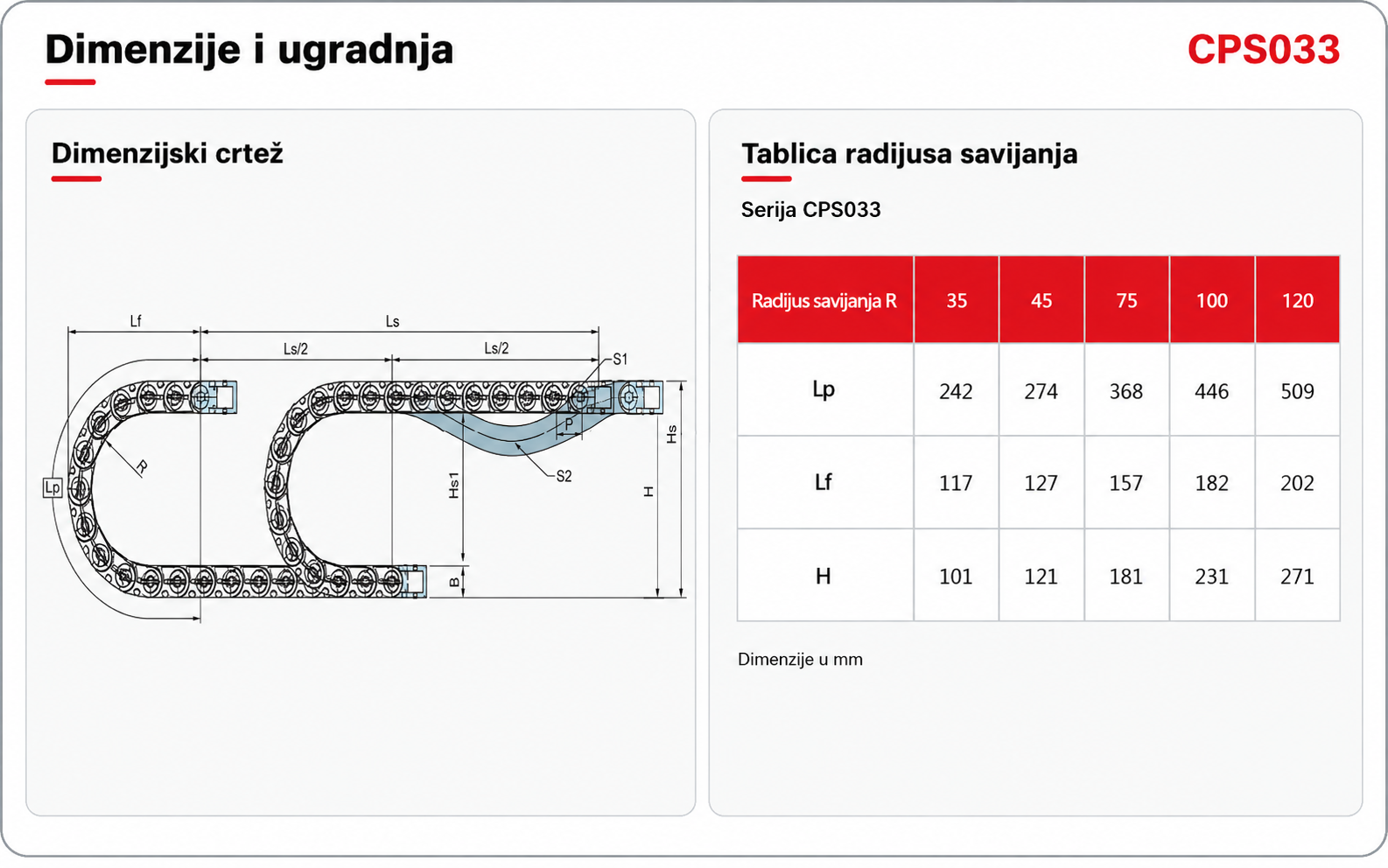

Dimenzije i ugradnja

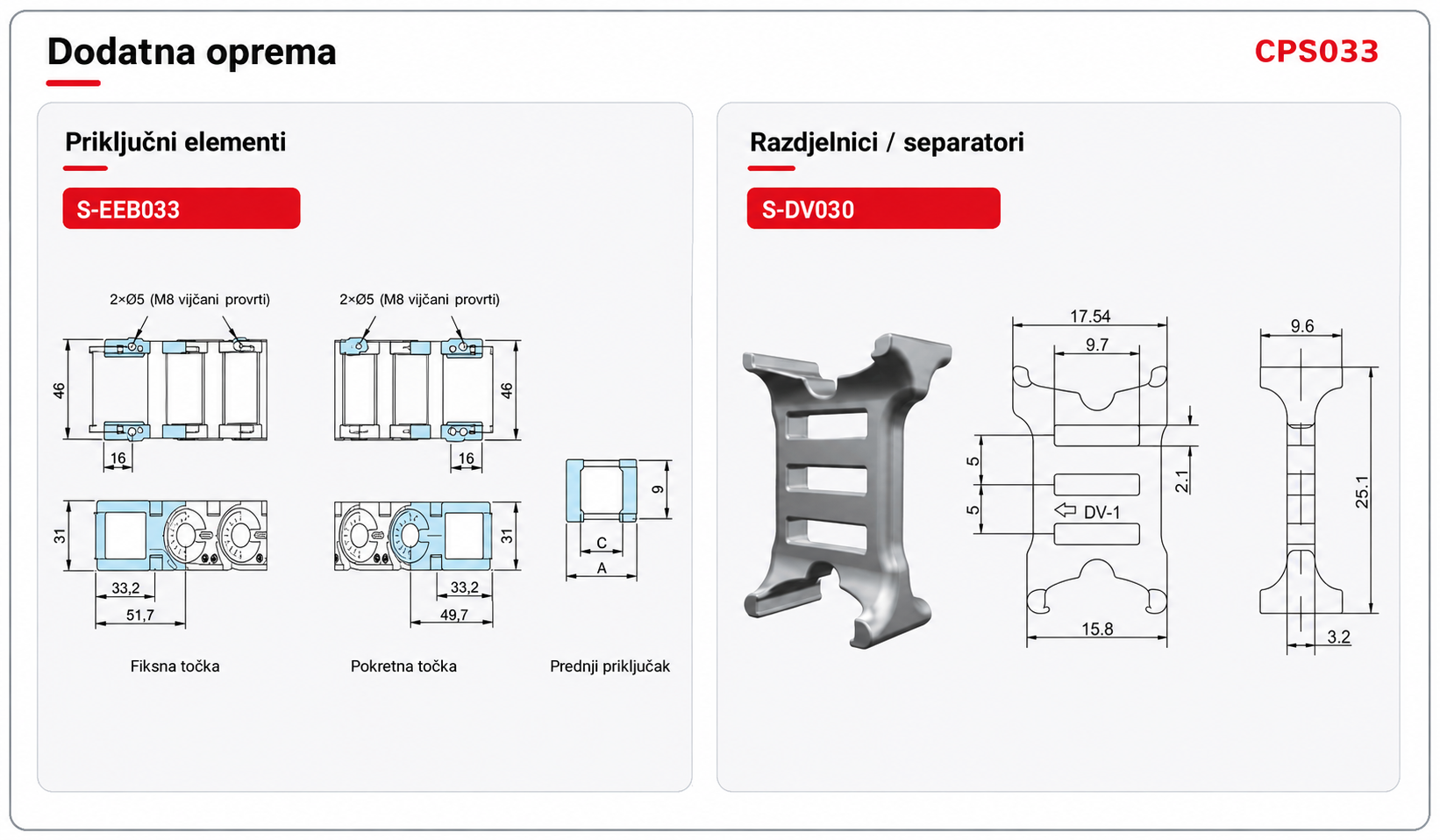

Dodatna oprema
Konfigurator lanca
Odaberite izvedbu CPS033
Odaberite unutarnju širinu i radijus, unesite hod, a duljina se zaokružuje na sljedeći korak od 33 mm.
Narudžbena oznaka
Izračunata duljina
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Duljina za narudžbu
sljedeći korak 15 mm
sljedeći korak 15 mm
Formula
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Lp ovisi o odabranom radijusu savijanja.
Trebate pomoć pri odabiru?
Pošaljite hod, radijus, širinu i broj kabela. Pripremit ćemo odgovarajuću konfiguraciju.
