CPS CABLE CHAIN · MINI TYPE
CPS020
Kompaktni energetski lanac za automatizaciju
CPS020 je kompaktan energetski lanac za vođenje kabela u manjim i srednje zahtjevnim strojevima, automatizaciji i preciznim uređajima.
Kompaktna mini izvedba
UL 94-HB
-30 °C do +130 °C
UL 94-HB
-30 °C do +130 °C
Primjena
Automatski strojevi
Industrijska automatizacija
Kompaktni uređaji
Male jedinice napajanjaTehnički podaci
Opcije širine15 / 20 / 30 / 40 mm
Opcije radijusa28 / 38 / 48 mm
Un. visina15 mm
MaterijalPoliamid ojačan staklenim vlaknima
Brzinado 6 m/s

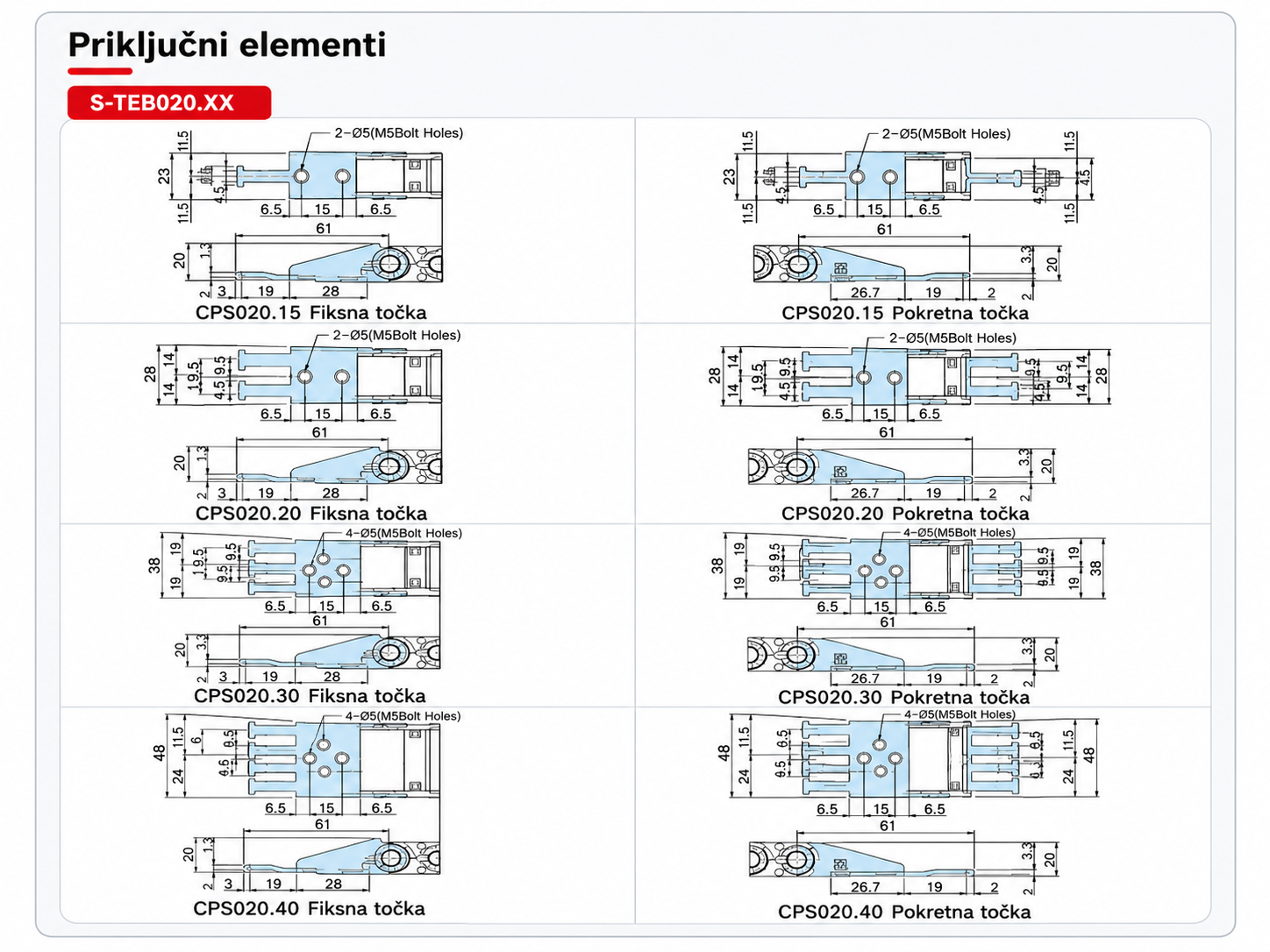

Priključni elementS-TEB020.XX

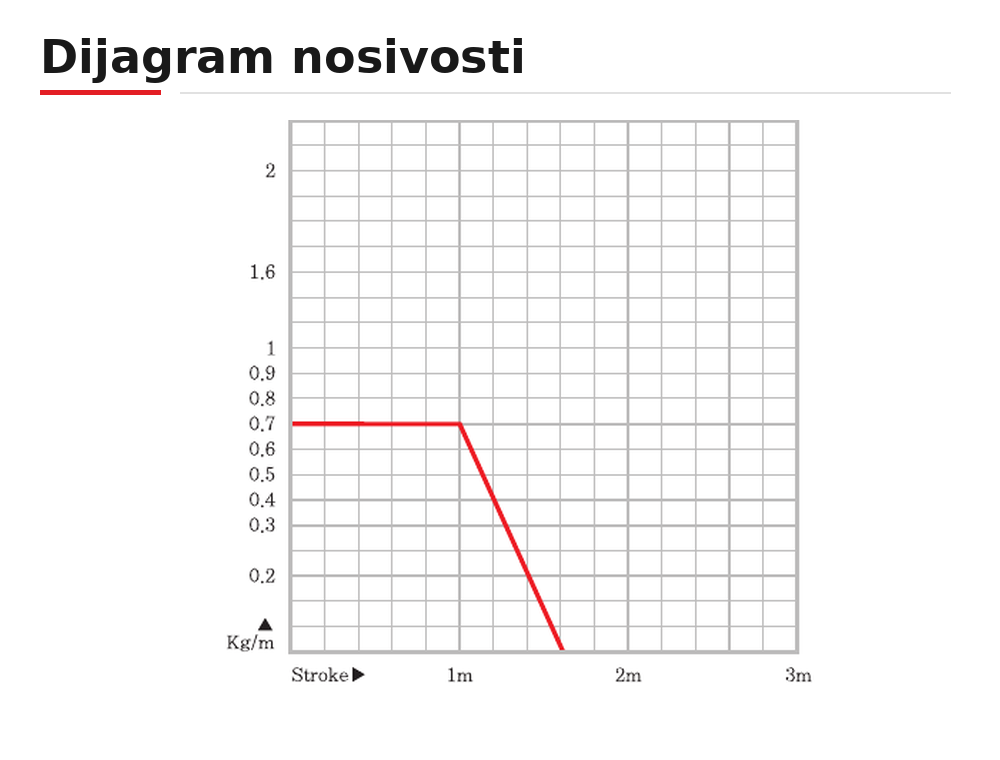

Dijagram nosivosti
Tehnička dokumentacija

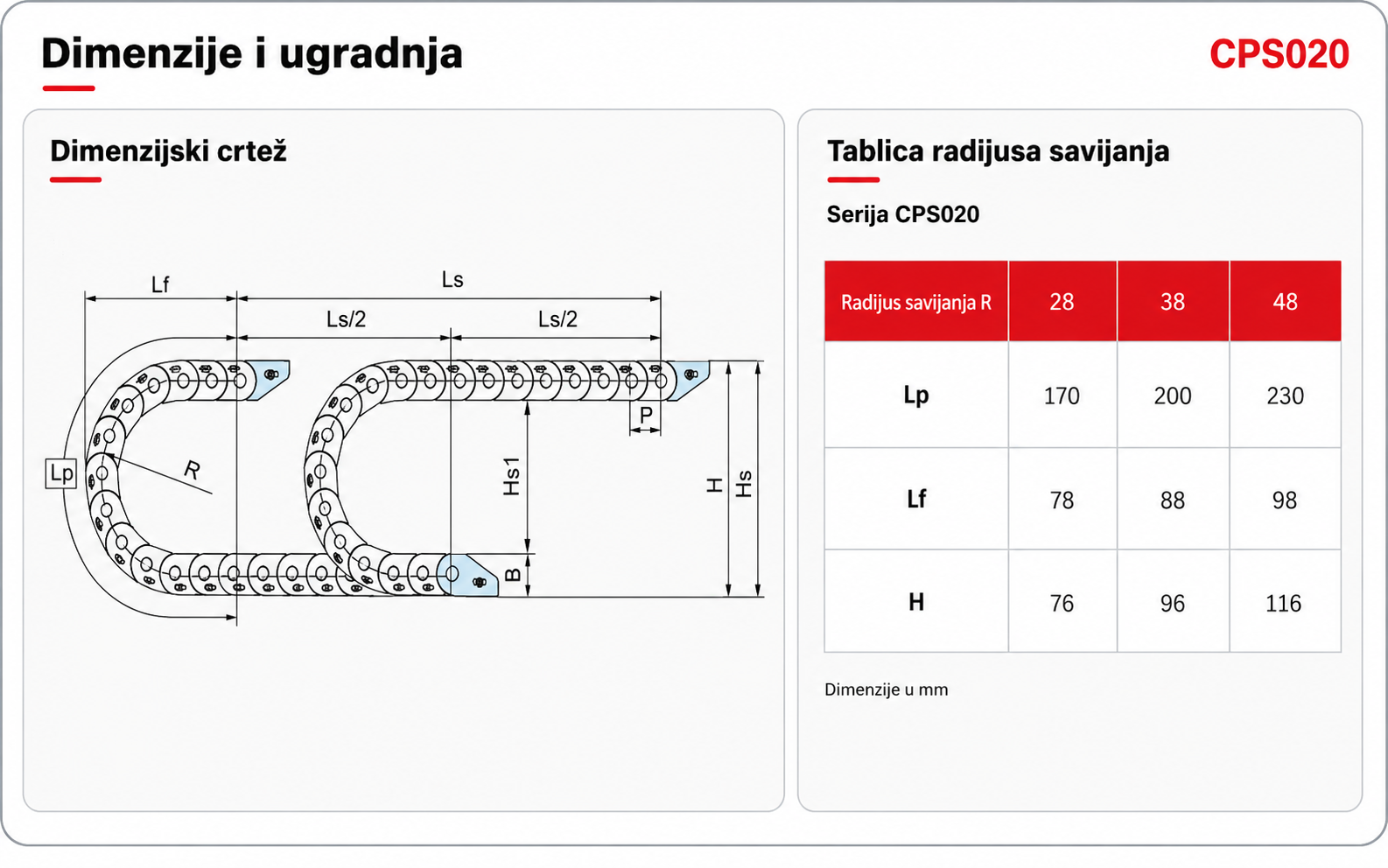

Dimenzije i ugradnja
Dodatna oprema
Konfigurator lanca
Odaberite izvedbu CPS020
Odaberite unutarnju širinu i radijus, unesite hod, a duljina se zaokružuje na sljedeći korak od 20 mm.
Narudžbena oznaka
Izračunata duljina
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Duljina za narudžbu
sljedeći korak 15 mm
sljedeći korak 15 mm
Formula
L = Ls / 2 + Lp
L = Ls / 2 + Lp
Lp ovisi o odabranom radijusu savijanja.
Trebate pomoć pri odabiru?
Pošaljite hod, radijus, širinu i broj kabela. Pripremit ćemo odgovarajuću konfiguraciju.
