Opis
AVK serija / AVK Y 4
Višestruka vijčana redna stezaljka

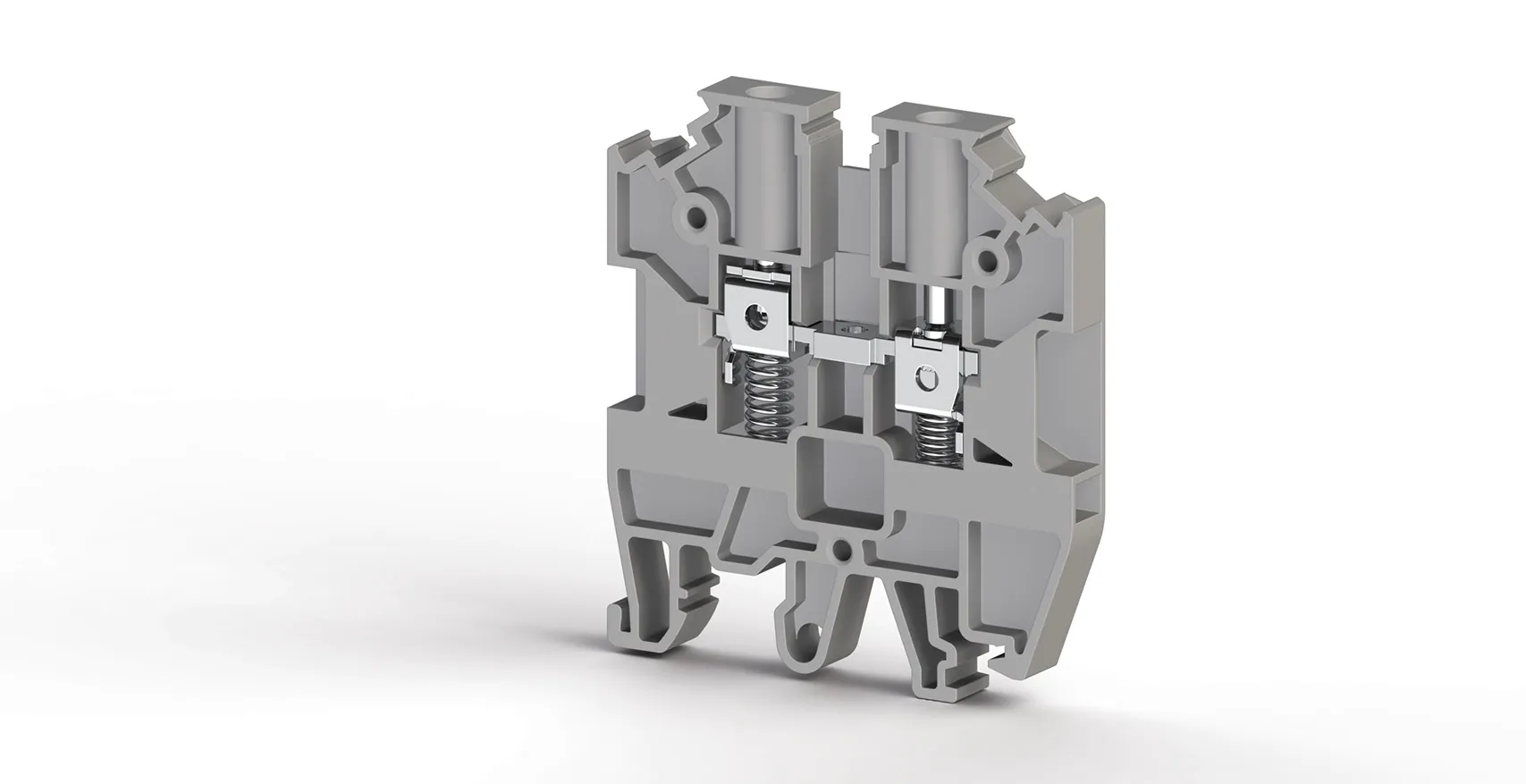

AVK Y 4
Šifra: 304500
Klemsan AVK Y 4 za montažu na DIN šinu. Tehnički podaci uneseni su prema katalogu proizvođača.
4 mm²Nazivni presjek
32 ANazivna struja
800 VNazivni napon
56,1 × 6 mmDimenzije (V × Š)
Električne karakteristike
| Norma / odobrenje | Napon | Struja | Presjek |
|---|---|---|---|
| CE | 800 V | 32 A | 4 mm² |
| VDE | 800 V | 32 A | 4 mm² |
| ATEX | 630 V | 28 A | 0,5–6 mm² |
Podaci o priključku
| Karakteristika | Vrijednost |
|---|---|
| Puni vodič | 0,2–6 mm² |
| Višežični vodič | 0,2–6 mm² |
| Dva vodiča s TWIN tuljkom | 0,5–2,5 mm² |
| AWG raspon | AWG 24–10 |
| Karakteristika | Vrijednost |
|---|---|
| Duljina skidanja izolacije | 10–12 mm |
| Moment pritezanja | 0,5–0,8 Nm |
| Moment pritezanja DIN šine | — |
| Odvijač | IKTD 3 (0,6 × 3,5) |
| Pakiranje | 120 kom. |
Dodatna oprema
Završne i pregradne pločice
Za zatvaranje i odvajanje terminalnog niza.
NPP AVK Y 4/6 · 450300
Kratkospojnik
Za poprečno povezivanje susjednih stezaljki.
UK 4/2 · 474132
UK 4/3 · 474133
UK 4/4 · 474134
UK 4/10 · 474139
UK 4/20 · 474180
UK 4/50 · 474190
UK 4/3 · 474133
UK 4/4 · 474134
UK 4/10 · 474139
UK 4/20 · 474180
UK 4/50 · 474190
Kratkospojnik češljasti
Višepolno povezivanje češljastim kratkospojnikom.
Nije navedeno za ovu izvedbu.
Tehnički podaci
| Karakteristika | Vrijednost |
|---|---|
| Nazivni impulsni napon / stupanj onečišćenja | 8 kV / 3 |
| Skupina izolacijskog materijala / ispitni trn | 1 / B4 |
| Stupanj zaštite / vrsta zaštitnog vodiča | IP20 / – |
| Kompatibilne oznake | DB 10/6, DG 10/6T, SLF-P1 W, D-NS 6×10 |
| Dubina proizvoda | 49,4 mm |
