Klemsan · AVK PB panelne stezaljke

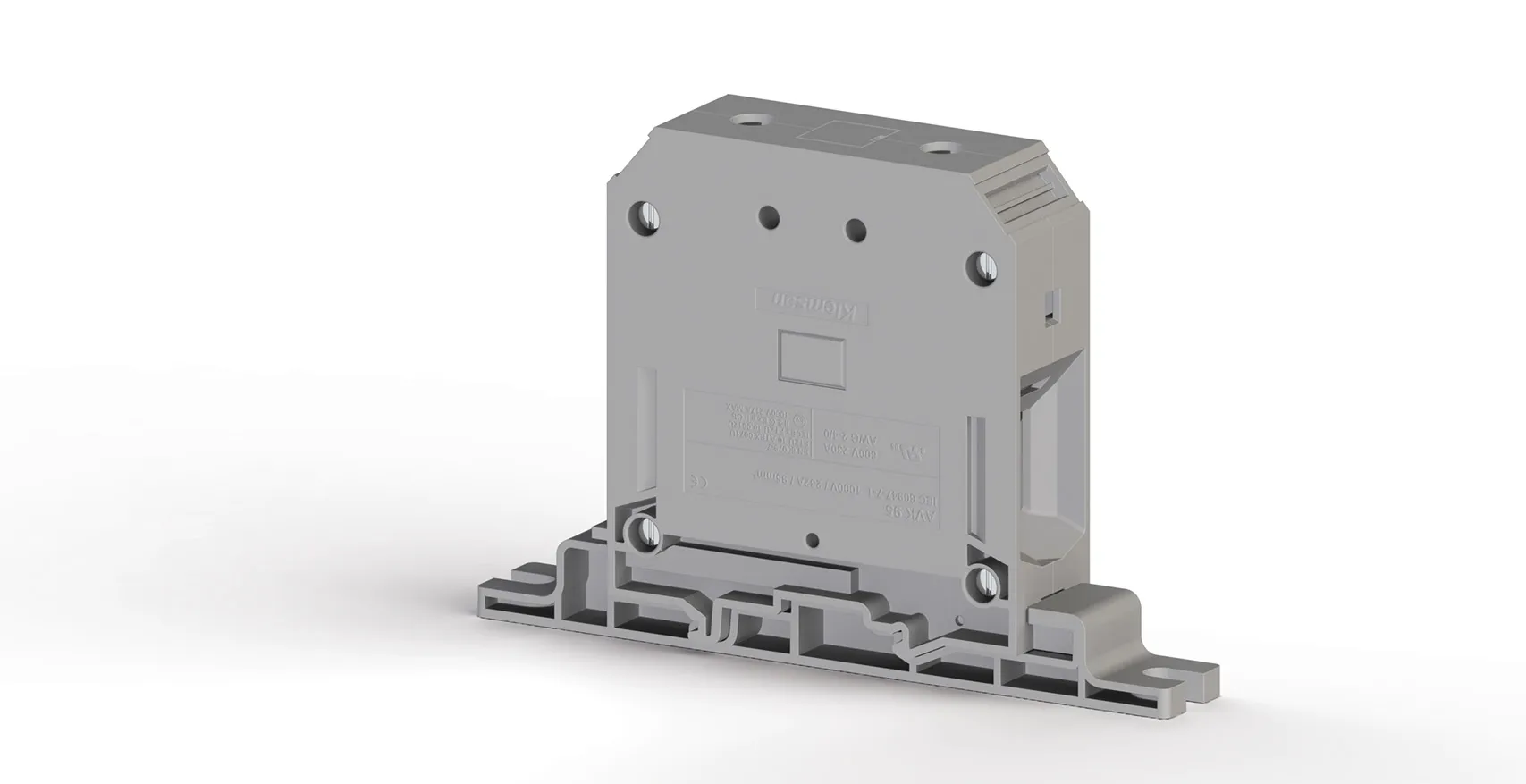

AVK PB 95
Šifra: 304460
Panelna visokostrujna stezaljka za sigurno spajanje vodiča velikih presjeka, s robusnim vijčanim priključkom.
95 mm²Nazivni presjek
232 ANazivna struja prema CE
1000 VNazivni napon prema CE
91,50 × 25 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 232 A |
| Nazivni presjek | 95 mm² |
| Zaštita | IP10 |
Podaci priključka
| Puni vodič | 25–95 mm² |
|---|---|
| Savitljivi vodič | 35–95 mm² |
| 2 vodiča / TWIN | 16–35 mm² |
| AWG | AWG 4–3/0 |
| Skidanje izolacije | 26–28 mm |
| Moment pritezanja | 10–15 Nm |
| Alat | S6 (DIN 6911) |
Dodatna oprema
Poprečne veze
| Namjena | Tip | Kat. broj |
|---|---|---|
| Poprečna veza 2-polna | UK 95/2 | 478 342 |
| Poprečna veza 3-polna | UK 95/3 | 478 343 |
| Poprečna veza 4-polna | UK 95/4 | 478 344 |
Završni element
| Namjena | Tip | Kat. broj |
|---|---|---|
| Završni element | AVK / EK6 | 304 370 |
Tehnički podaci
| Visina | 91,50 mm |
|---|---|
| Širina | 25 mm |
| Duljina | 135,40 mm |
| Montaža | Panelna montaža |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Grupa izolacijskog materijala | 1 / B12 |
| Zaštita | IP10 |
| Pakiranje | 6 kom. |
Dostupne boje
SivaŠifra 304 460
BežŠifra 304 469
Trebate pomoć pri odabiru AVK PB stezaljke?
Pošaljite presjek vodiča, struju i količinu.
Pošaljite upitPošaljite presjek vodiča, struju i količinu.
