Klemsan · AVK PB panelne stezaljke
AVK PB 70 RD
Šifra: 304450
Panelna visokostrujna stezaljka za sigurno spajanje vodiča velikih presjeka, s robusnim vijčanim priključkom.
70 mm²Nazivni presjek
192 ANazivna struja prema CE
1000 VNazivni napon prema CE
82,50 × 22 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 192 A |
| Nazivni presjek | 70 mm² |
| Zaštita | IP10 |
Podaci priključka
| Puni vodič | 16–70 mm² |
|---|---|
| Savitljivi vodič | 16–70 mm² |
| 2 vodiča / TWIN | 16–25 mm² |
| AWG | AWG 6–2/0 |
| Skidanje izolacije | 22–24 mm |
| Moment pritezanja | 6–12 Nm |
| Alat | S6 (DIN 6911) |
Dodatna oprema
Poprečne veze
| Namjena | Tip | Kat. broj |
|---|---|---|
| Poprečna veza 2-polna | UK 70/2 | 478 372 |
| Poprečna veza 3-polna | UK 70/3 | 478 373 |
| Poprečna veza 4-polna | UK 70/4 | 478 374 |
Završni element
Za ovu izvedbu nema dodatnog artikla u postojećem unosu.
Tehnički podaci
| Visina | 82,50 mm |
|---|---|
| Širina | 22 mm |
| Duljina | 135,40 mm |
| Montaža | Panelna montaža |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Grupa izolacijskog materijala | 1 / A11 |
| Zaštita | IP10 |
| Pakiranje | 6 kom. |
Dostupne boje

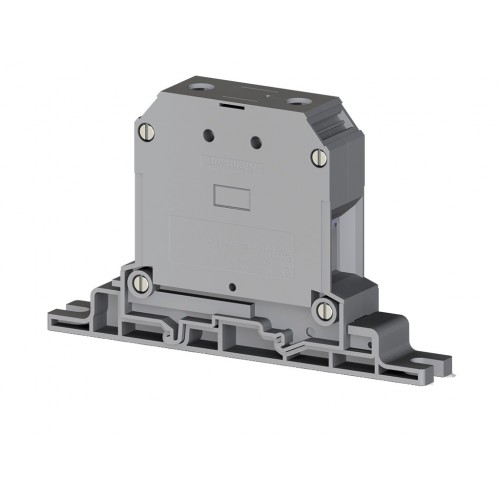

SivaŠifra 304 450

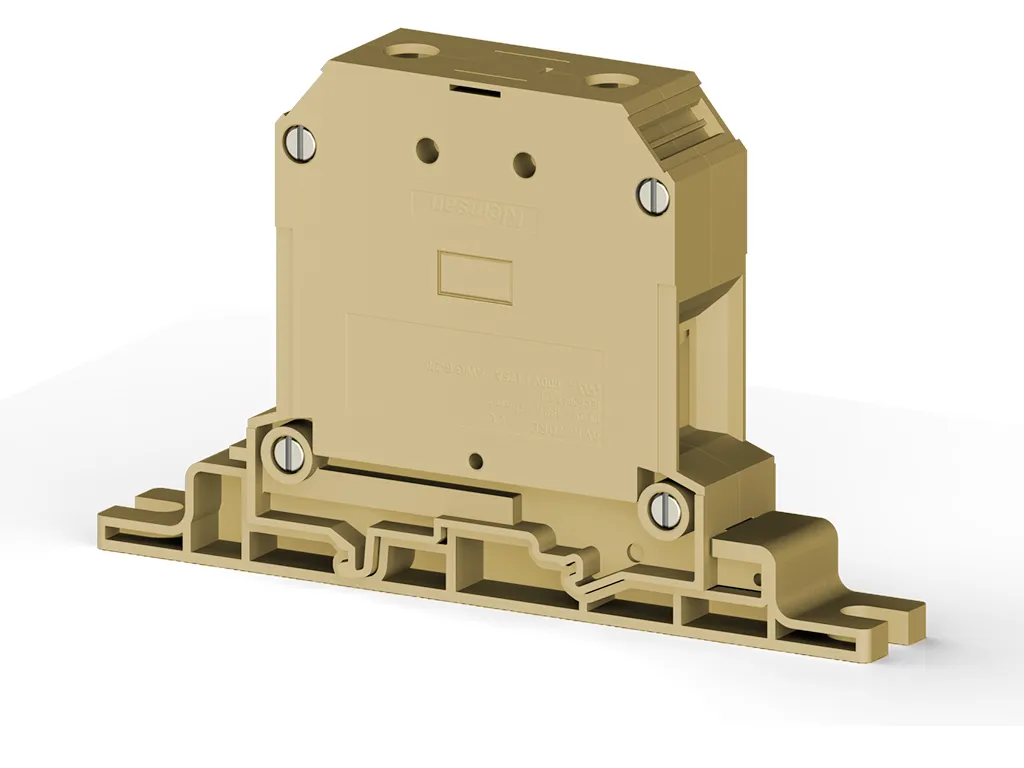

BežŠifra 304 459
