Klemsan · AVK PB panelne stezaljke

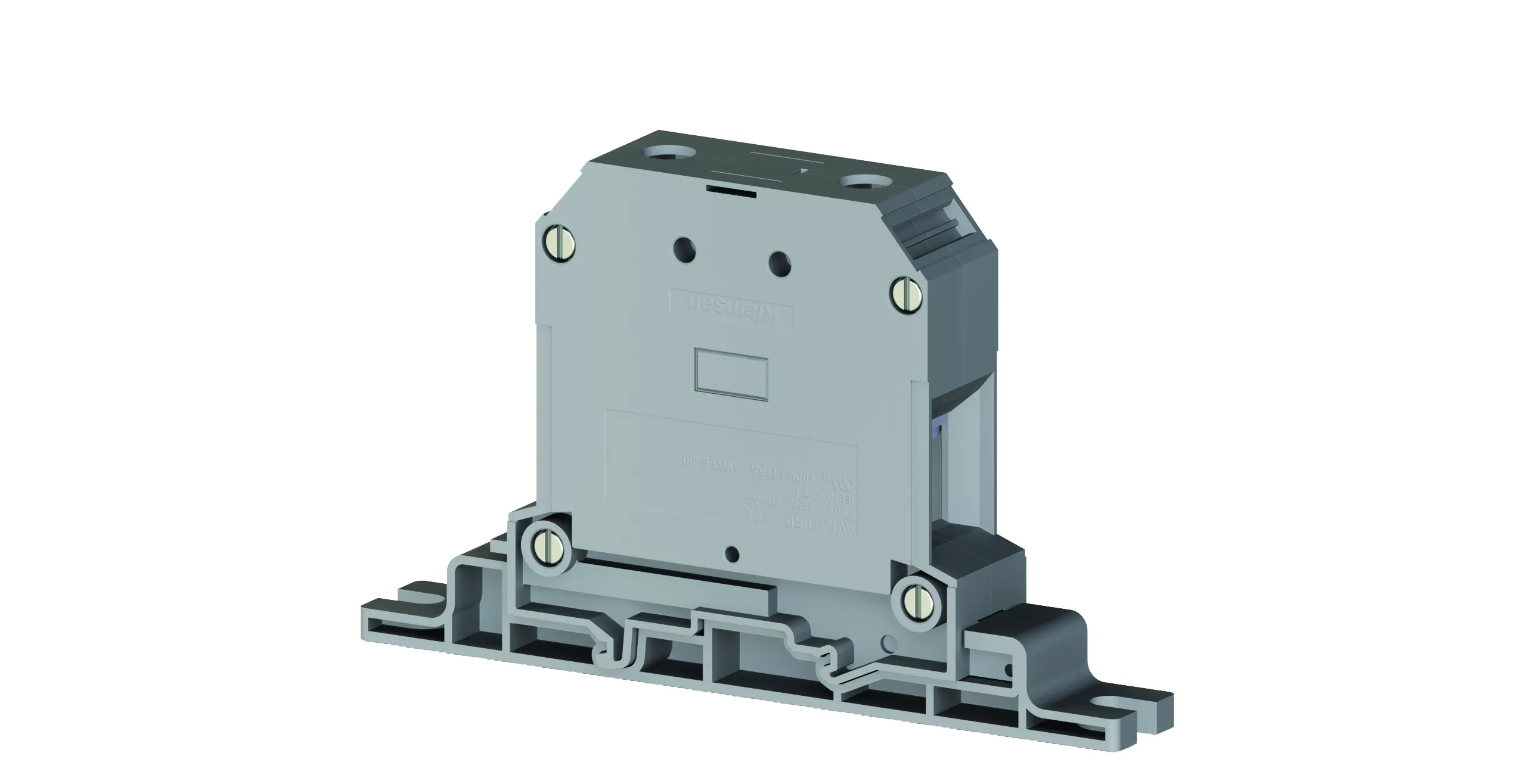

AVK PB 240
Šifra: 304480
Panelna visokostrujna stezaljka za sigurno spajanje vodiča velikih presjeka, s robusnim vijčanim priključkom.
240 mm²Nazivni presjek
415 ANazivna struja prema CE
1000 VNazivni napon prema CE
124,00 × 36 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 415 A |
| Nazivni presjek | 240 mm² |
| Zaštita | IP10 |
Podaci priključka
| Puni vodič | 50–240 mm² |
|---|---|
| Savitljivi vodič | 70–240 mm² |
| 2 vodiča / TWIN | 35–50 mm² |
| AWG | AWG 2/0–500 kcmil |
| Skidanje izolacije | 33–35 mm |
| Moment pritezanja | 10–20 Nm |
| Alat | S8 (DIN 6911) |
Dodatna oprema
Poprečne veze
| Namjena | Tip | Kat. broj |
|---|---|---|
| Poprečna veza 2-polna | UK 240/2 | 478 362 |
| Poprečna veza 3-polna | UK 240/3 | 478 363 |
| Poprečna veza 4-polna | UK 240/4 | 478 364 |
Završni element
| Namjena | Tip | Kat. broj |
|---|---|---|
| Završni element | AVK / EK6 | 304 370 |
Tehnički podaci
| Visina | 124,00 mm |
|---|---|
| Širina | 36 mm |
| Duljina | 135,40 mm |
| Montaža | Panelna montaža |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Grupa izolacijskog materijala | 1 / A16 |
| Zaštita | IP10 |
| Pakiranje | 6 kom. |
Dostupne boje
SivaŠifra 304 480
BežŠifra 304 489
