Klemsan · AVK PB panelne stezaljke

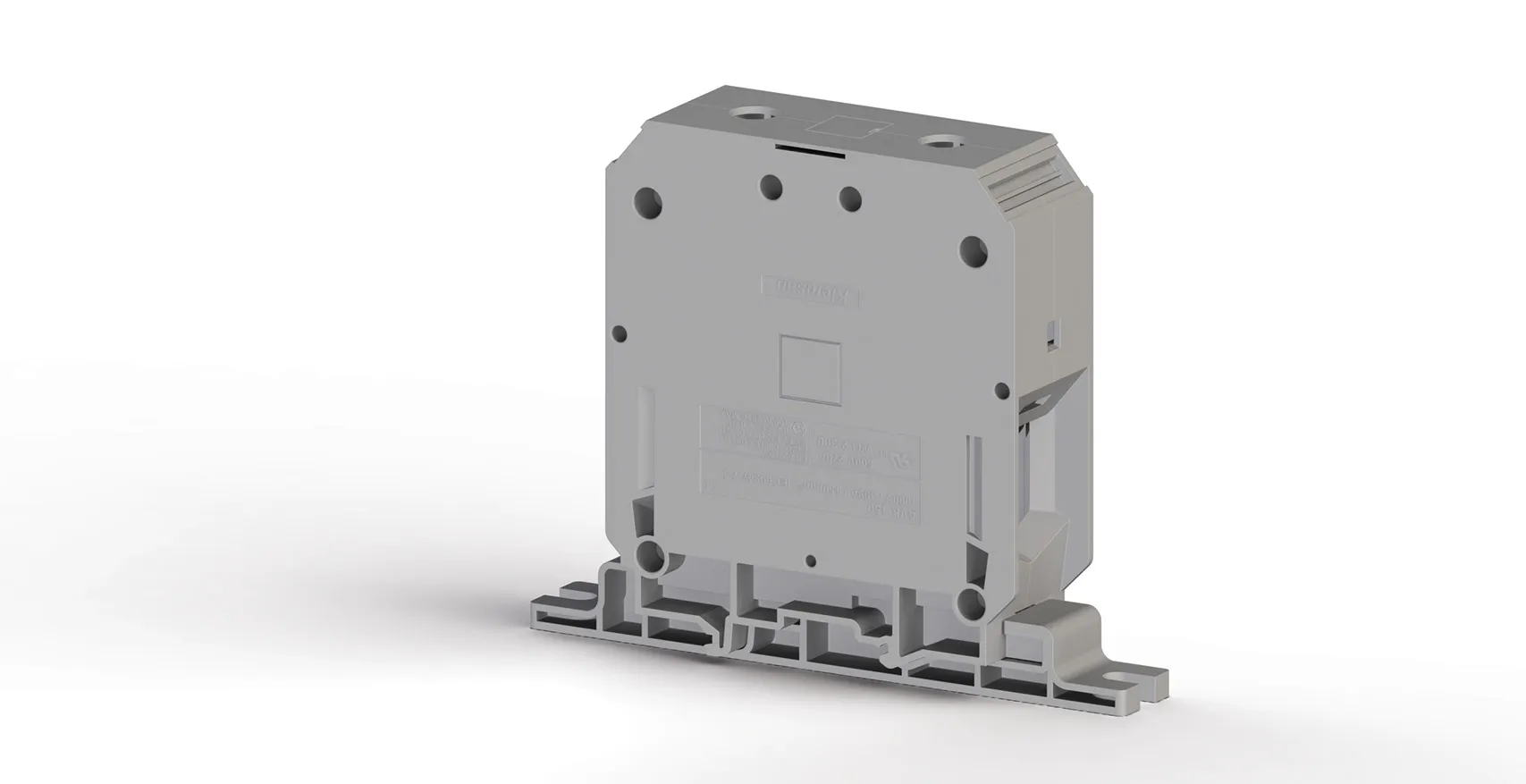

AVK PB 150
Šifra: 304470
Panelna visokostrujna stezaljka za sigurno spajanje vodiča velikih presjeka, s robusnim vijčanim priključkom.
150 mm²Nazivni presjek
309 ANazivna struja prema CE
1000 VNazivni napon prema CE
109,00 × 31 mmDimenzije (V × Š)
Električne karakteristike
| Nazivni napon | 1000 V |
|---|---|
| Nazivna struja | 309 A |
| Nazivni presjek | 150 mm² |
| Zaštita | IP10 |
Podaci priključka
| Puni vodič | 35–150 mm² |
|---|---|
| Savitljivi vodič | 50–150 mm² |
| 2 vodiča / TWIN | 25–50 mm² |
| AWG | AWG 2–300 kcmil |
| Skidanje izolacije | 29–31 mm |
| Moment pritezanja | 10–18 Nm |
| Alat | S8 (DIN 6911) |
Dodatna oprema
Poprečne veze
| Namjena | Tip | Kat. broj |
|---|---|---|
| Poprečna veza 2-polna | UK 150/2 | 478 352 |
| Poprečna veza 3-polna | UK 150/3 | 478 353 |
| Poprečna veza 4-polna | UK 150/4 | 478 354 |
Završni element
| Namjena | Tip | Kat. broj |
|---|---|---|
| Završni element | AVK / EK6 | 304 370 |
Tehnički podaci
| Visina | 109,00 mm |
|---|---|
| Širina | 31 mm |
| Duljina | 135,40 mm |
| Montaža | Panelna montaža |
| Impulsni napon / onečišćenje | 8 kV / 3 |
|---|---|
| Grupa izolacijskog materijala | 1 / B14 |
| Zaštita | IP10 |
| Pakiranje | 4 kom. |
Dostupne boje
SivaŠifra 304 470
BežŠifra 304 479
